数据通信的基本概念
串口通信
串口通信的协议层
- 波特率
- 数据帧格式
stm32 uart

数据通信的基本概念

由于数据通信的需要，根据设备之间的电气特性，传输速率，可靠性要求不同，于是就有了各种的通信类型，通信协议，常见的有：

USART
IIC
SPI
CAN
USB

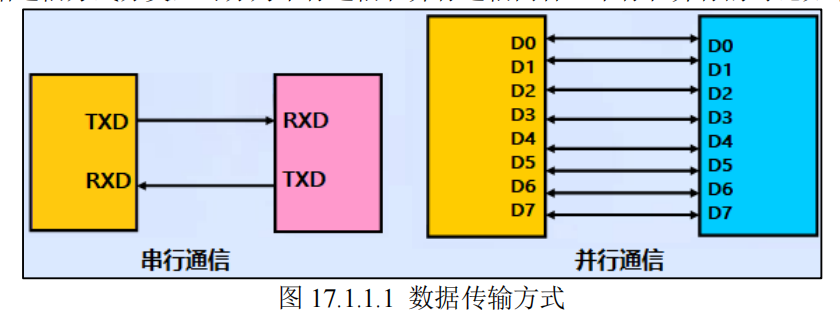

按通信方式分类：

1. 串行通信

基本特征是数据逐位顺序依次传输，优点是传输线少、布线成本低、灵活度高
等优点
用于近距离人机交互，特殊处理后也可以用于远距离
缺点就是传输速率低

2. 并行通信

数据各位可以通过多条线同时传输
传输速率高
成本高，抗干扰能力差因而适用于短距离、高速率的通信

alt text

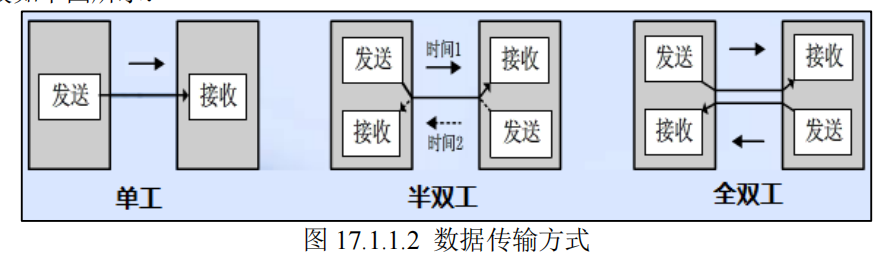

按数据传输方向分类

全双工

数据可以同时进行双向传输，日常的打电话属于这种情形

半双工

指数据传输可以沿着两个方向，但是需要分时进行，如对讲机

单工通信

指数据传输仅能沿一个方向，不能实现反方向传输，如校园广播

alt text

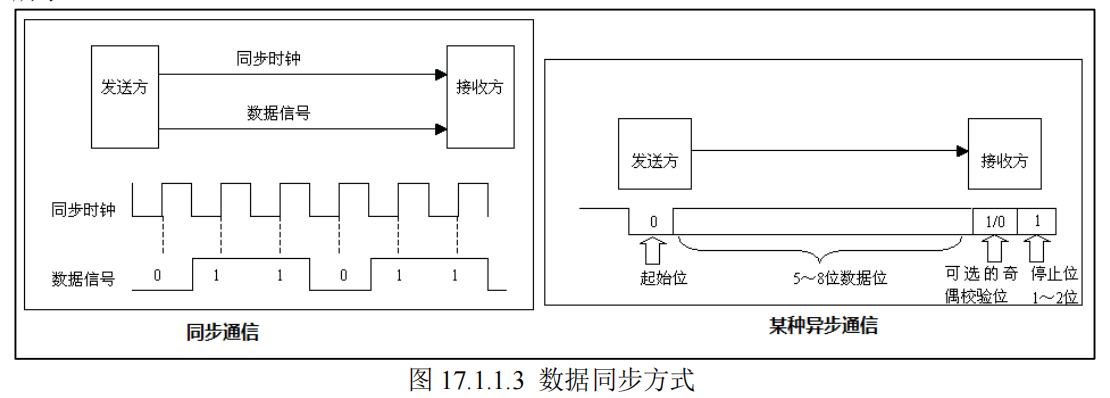

按数据同步方式分类

同步通信

要求通信双方共用同一时钟信号，在总线上保持统一的时序和周期完成信息传输
优点：可以实现高速率、大容量的数据传输，以及点对多点传输。
缺点：要求发送时钟和接收时钟保持严格同步，收发双方时钟允许的误差较小，同时硬件复杂

异步通信

无需时钟信号
而是在数据信号中加入开始位和停止位等一些同步信号，以便使接收端能够正确地将每一个字符接收下来，某些通信中还需要双方约定传输速率
优点：没有时钟信号硬件简单，双方时钟可允许一定误差。
缺点：通信速率较低，只适用点对点传输

通信速率

通信速率（传输速率）指数据在信道中传输的速度，它分为两种：

传信率
- 每秒钟传输的信息量，即每秒钟传输的二进制位数，单位为 bit/s（即比特每秒），因而又称为比特率
传码率
- 每秒钟传输的码元个数，单位为 Baud（即波特每秒），因而又称为波特率

码元就是一位/多位bit进行编码，码元携带一定的比特信息

举个例子：波特率为 100 Baud，即每秒传输 100 个码元，如果码元采用十六进制编码（即M=2，代入上述式子），那么这时候的比特率就是 400 bit/s。如果码元采用二进制编码（即 M=2，代入上述式子），那么这时候的比特率就是 100 bit/s。
采用二进制的时候，波特率和比特率数值上相等

串口通信

串口通信是一种设备间常用的串行通信方式, 串口按位（bit）发送和接收字节

串口通信协议 是指规定了数据包的内容, 内容包含了

起始位
主体数据
校验位
停止位

双方需要约定一致的数据包格式才能正常收发数据的有关规范, 所以是异步全双工串行通信

常用的串口通信协议：

RS-232
RS-422
RS-485

串口通信的协议层

串口通信的数据包由发送设备的 TXD 接口传输到接收设备的 RXD 接口。

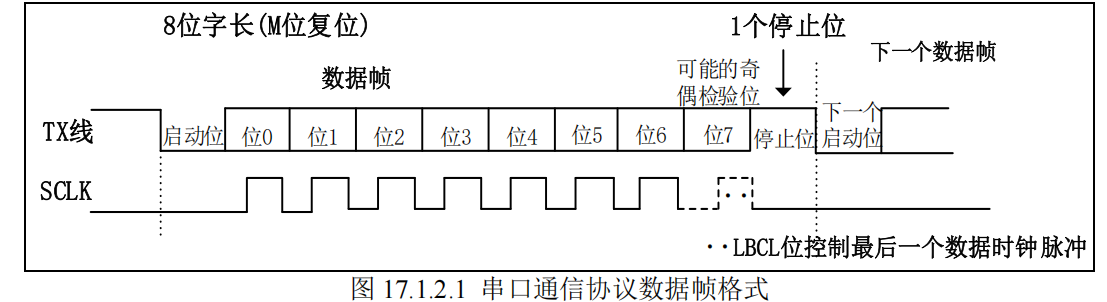

在串口通信的协议层中，规定了数据包的内容，它由起始位、主体数据、校验位以及停止位组成，通讯双方的数据包格式要约定一致才能正常收发数据

alt text

串口通信协议数据包组成可以分为波特率和数据帧格式两部分

波特率

串口异步通信，异步通信是不需要时钟信号的。

波特率表示每秒钟传送的码元符号的个数，所以它决定了数据帧里面每
一个位的时间长度。两个要通信的设备的波特率一定要设置相同，我们常见的波特率是 4800、9600、115200 等

数据帧格式

起始位和停止位

起始位是由一个逻辑 0 的数据位表示，
数据帧的停止位可以是 0.5、1、1.5 或 2 个逻辑 1 的数据位表示
双方约定一致即可

有效数据位

这就是我们真正需要的数据，有效数据位通常会被约定为 5、6、7 或者 8 个位长。有效数据位是低位（LSB）在前，高位（MSB）在后

校验位

可以认为是一个特殊的数据位。校验位一般用来判断接收的数据位有无错误，检验
方法有：奇检验、偶检验、0 检验、1 检验以及无检验

这些串口uart通信协议，uart这个外设硬件已经替你实现了，如果你用gpio来模拟uart通信协议，才需要自己编写串口协议的逻辑

stm32 uart

串口资源

F1 的串口分为两种：

USART（即通用同步异步收发器）
UART（即通用异步收发器）。

UART 是在 USART 基础上裁剪掉了同步通信功能，只剩下异步通信功能。简单区分同步和异步就是看通信时需不需要对外提供时钟输出，我们平时用串口通信基本都是异步通信。

ZET6 最多可提供 5 路串口

3 个 USART
2 个 UART

其中 USART1 的时钟源来于 APB2 时钟，其最大频率为 72MHz，其他 4 个串口的时钟源可以来于 APB1 时钟，其最大频率为 36MHz。

STM32 的串口输出的是 TTL 电平信号

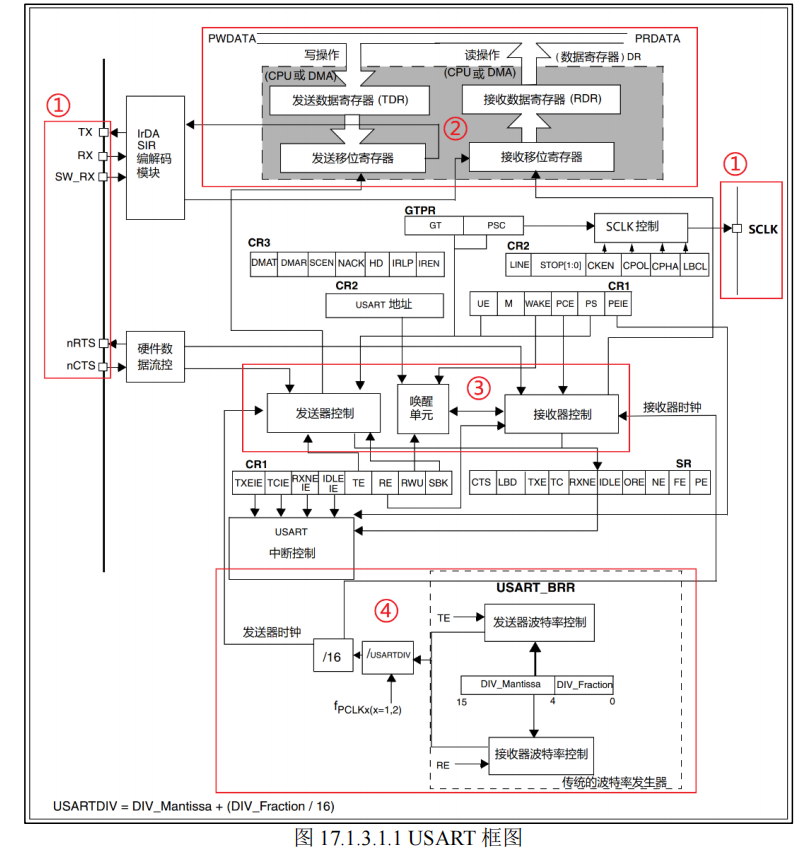

框图

alt text

第一部分 USART 信号引脚

TX：发送数据输出引脚
RX：接收数据输入引脚
SCLK：发送器时钟输出，适用于同步传输
SW_RX：数据接收引脚，属于内部引脚，用于智能卡模式
IrDA_RDI：IrDA 模式下的数据输入
IrDA_TDO：IrDA 模式下的数据输出
nRTS：(0 == RX ready) 请求发送，若是低电平，表示 USART 准备好接收数据
nCTS：（1 == 通知发送者，这个发完就不发了）清除发送，若是高电平，在当前数据传输结束时阻断下一次的数据发送

第二部分数据寄存器

USART_DR 这一块，包含了已发送或接收到的数据, 它本身就是两个寄存器组成的

左边的寄存器，给发送用的（TDR），右边的寄存器给接收用的（RDR）

TDR/RDR 提供了内部总线和输出/入移位寄存器之间的并行接口

当进行数据发送操作时，往 USART_DR 中写入数据会自动存储在 TDR内；

当进行读取操作时，向 USART_DR 读取数据会自动提取 RDR 数据

第三部分控制器

USART 有专门控制发送的发送器，控制接收的接收器，还有唤醒单元、中断控制等等

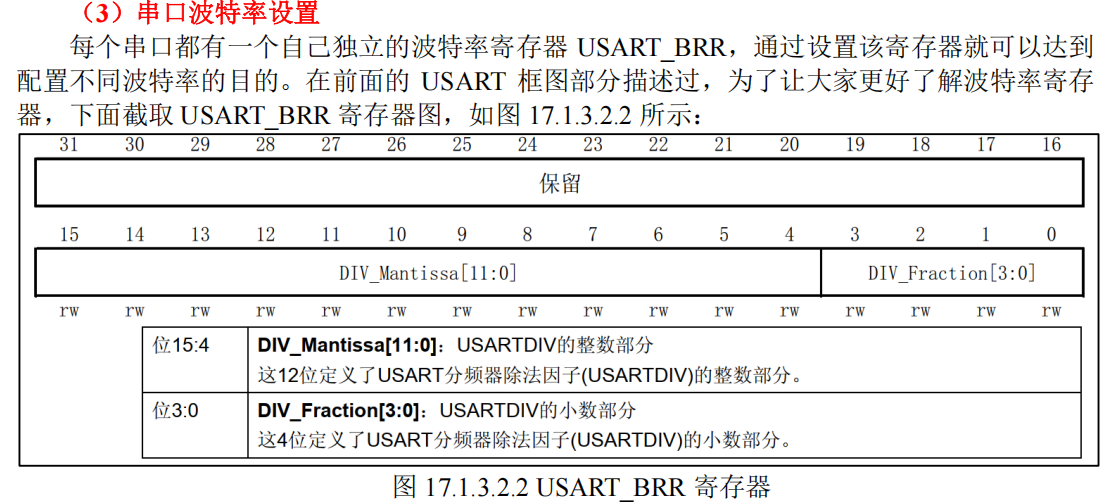

第四部分时钟与波特率

这部分的主要功能就是为 USART 提供时钟以及配置波特率

（由此可见，即便他不依赖CLK线同步，但是工作肯定也是需要时钟的）

二进制系统中，波特率与波特率的数值相等，所以我们今后在把串口波特率理解为每秒钟传输的二进制位数

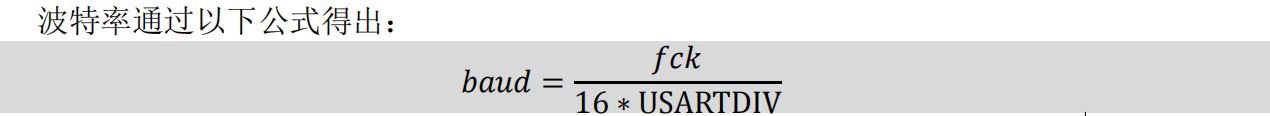

fck 是给串口的时钟

USART2\3\3\4\5 的时钟源为 PCLK1
USART1 的时钟源为 PCLK2

alt text

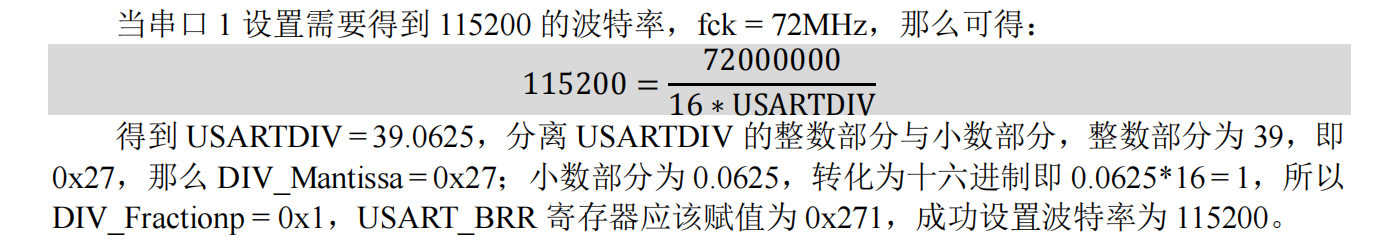

因此，这样就可以计算如何设置串口的波特率所需的参数了

寄存器

所以，寄存器的配置过程，说白了，就是根据你的协议需要（比如要不要校验位等），在寄存器里面配置具体的协议细节。

手册中的配置步骤：

通过在 USART_CR1 寄存器上置位 UE 位来激活 USART。
编程 USART_CR1 的 M 位来定义字长。
在 USART_CR2 中编程停止位的位数。
如果采用多缓冲器通信，配置 USART_CR3 中的 DMA 使能位(DMAT)。按多缓冲器通信中的描述配置 DMA 寄存器。
利用 USART_BRR 寄存器选择要求的波特率。
设置 USART_CR1 中的 TE 位，发送一个空闲帧作为第一次数据发送。
把要发送的数据写进 USART_DR 寄存器(此动作清除 TXE 位)。在只有一个缓冲器的情况下，对每个待发送的数据重复步骤 7。
在 USART_DR 寄存器中写入最后一个数据字后，要等待 TC=1，它表示最后一个数据帧的传输结束。(这个就是串口驱动的发送方法内部需要实现的逻辑了)
当需要关闭 USART 或需要进入停机模式之前，需要确认传输结束，避免破坏最后一次传输 (这个就是串口驱动的关闭方法内部需要实现的逻辑了)

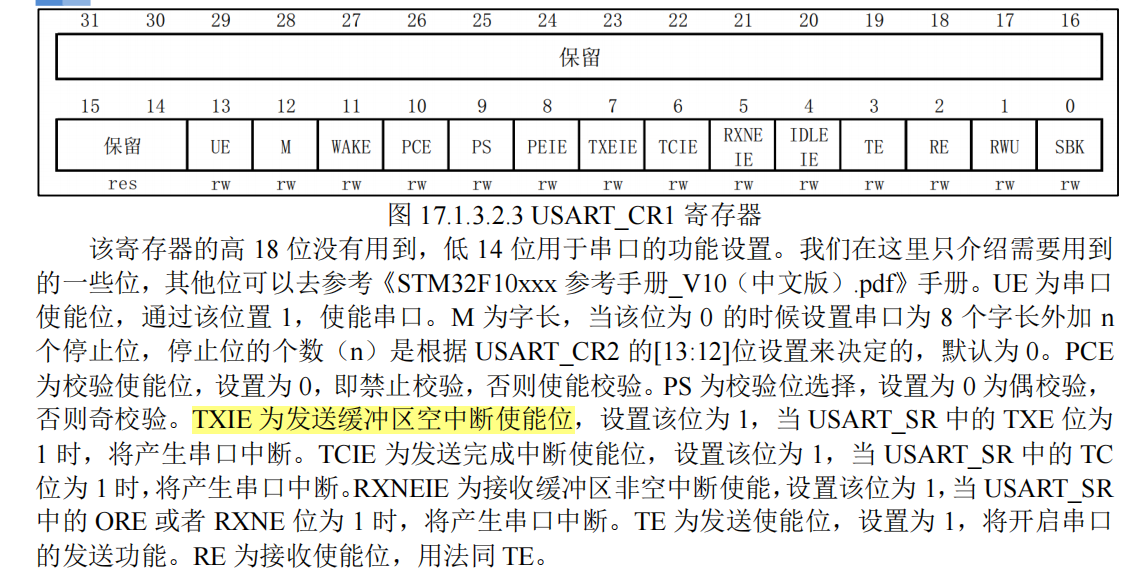

CR

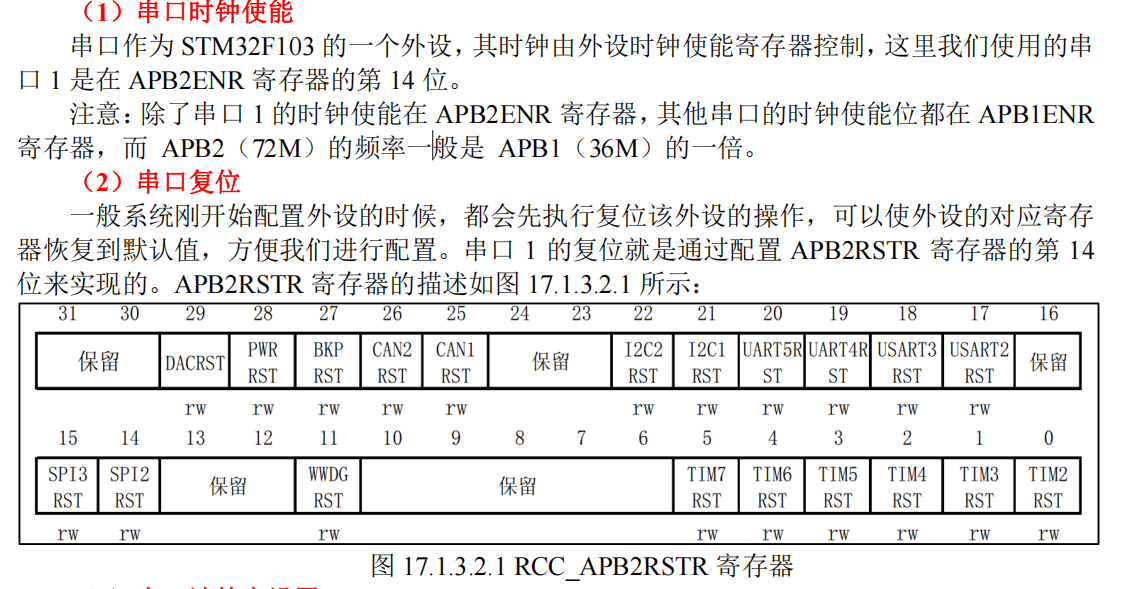

很有意思的是，串口复位的控制寄存器，居然是定义在RCC的寄存器里面的。

alt text

TE 为发送使能位，设置为 1，将开启串口的发送功能。

RE 为接收使能位，用法同 TE

TXIE 为发送缓冲区空中断使能位，置1，当 USART_SR 中的 TXE 位为1 时，将产生串口中断。

TCIE 为发送完成中断使能位，置1，当 USART_SR 中的 TC位为 1 时，将产生串口中断

RXNEIE 为接收缓冲区非空中断使能，置1，当 USART_SR中的 ORE 或者 RXNE 位为 1 时，将产生串口中断

TXIE 触发的核心是 “发送缓冲区空，可写新数据”，用于持续发送；
TCIE 触发的核心是 “发送完全结束”，用于确认发送完成；
RXNEIE 触发的核心是 “接收有数据可读” 或 “接收溢出错误”，是接收数据的核心中断。

持续发送：
利用 TXE 中断（发送缓冲区空）不断填充下一个字节，直到数据发完。关于 “发完后如何停止中断”，在中断服务函数中主动关闭 TXIE 是行业内的标准做法，也是最稳妥、最高效的方式

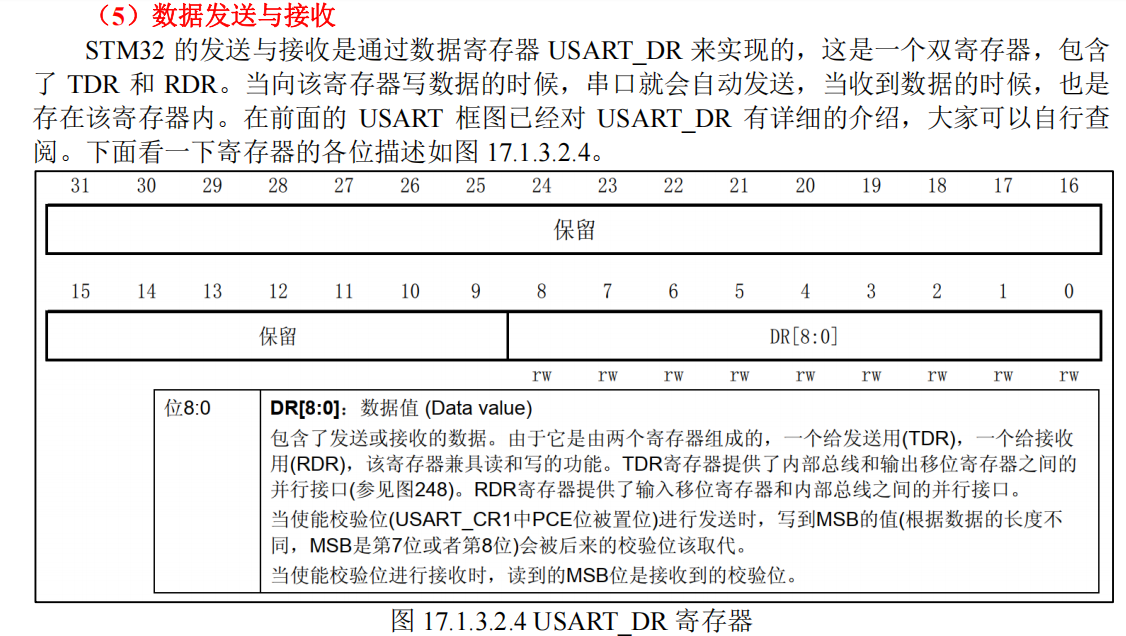

DR

alt text

当向该寄存器写数据的时候，串口就会自动发送，

当收到数据的时候，也是存在该寄存器内

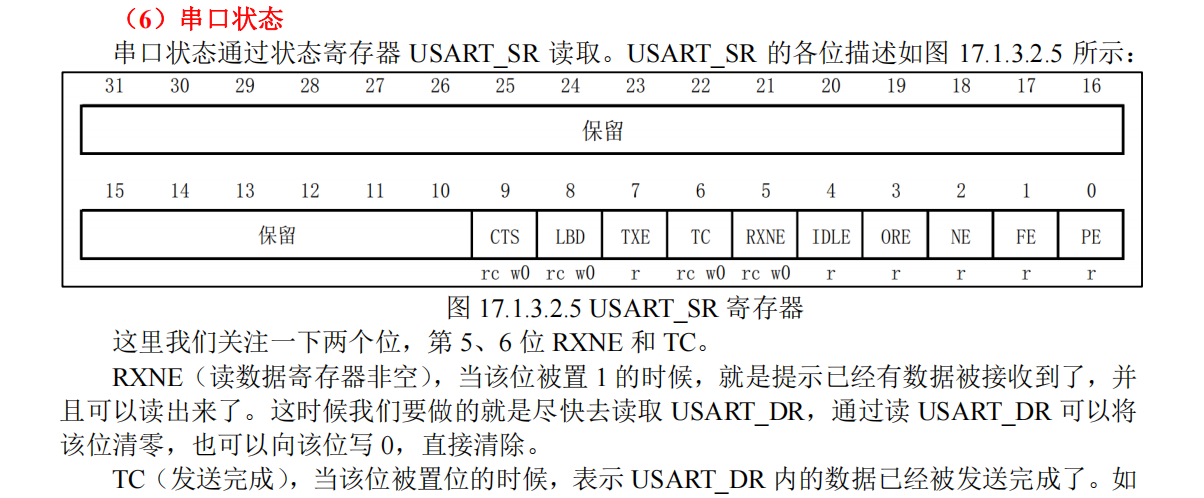

SR

alt text

RXNE（读数据寄存器非空），当该位被置 1 的时候，就是提示已经有数据被接收到了，并且可以读出来了。这时候我们要做的就是(尽快去读取 USART_DR)（接收中断的标志），通过读 USART_DR 可以将该位清零，也可以向该位写 0，直接清除

TC（发送完成），当该位被置位的时候，表示 USART_DR 内的数据已经被发送完成了

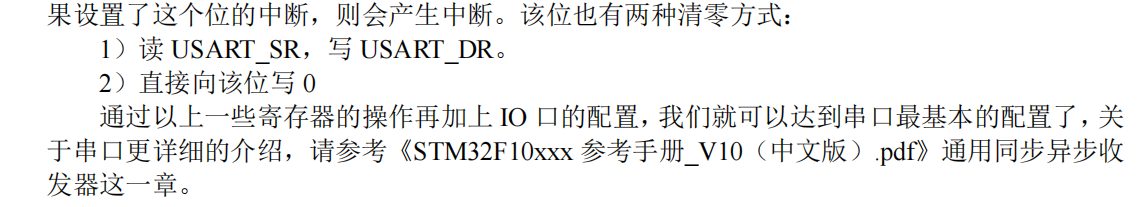

也有两种清零方式：
1）读 USART_SR，写 USART_DR。
2）直接向该位写 0

实验

这个实验也比较简单，上面的uart模块内部框图+寄存器，以及中断触发方式弄懂之后，HAL已经为我们编写好了uart的串口驱动。

实验：uart1定时发送数据，若收到数据，就立刻把收到的数据返回发送出去。

一次接收，一次发送，就是一个字节嘛

老规矩：
涉及外设：

uart1
NVIC
AFIO
gpio(复用)

usart_init()

void usart_init(uint32_t baudrate)
{
    /*UART 初始化设置*/
    g_uart1_handle.Instance = USART_UX;                                       /* USART_UX */
    g_uart1_handle.Init.BaudRate = baudrate;                                  /* 波特率 */
    g_uart1_handle.Init.WordLength = UART_WORDLENGTH_8B;                      /* 字长为8位数据格式 */
    g_uart1_handle.Init.StopBits = UART_STOPBITS_1;                           /* 一个停止位 */
    g_uart1_handle.Init.Parity = UART_PARITY_NONE;                            /* 无奇偶校验位 */
    g_uart1_handle.Init.HwFlowCtl = UART_HWCONTROL_NONE;                      /* 无硬件流控 */
    g_uart1_handle.Init.Mode = UART_MODE_TX_RX;                               /* 收发模式 */
    HAL_UART_Init(&g_uart1_handle);                                           /* HAL_UART_Init()会使能UART1 */

    /* 该函数会开启接收中断：标志位UART_IT_RXNE，并且设置接收缓冲以及接收缓冲接收最大数据量 */
    HAL_UART_Receive_IT(&g_uart1_handle, (uint8_t *)g_rx_buffer, RXBUFFERSIZE);
}

/**
 * @brief       UART底层初始化函数
 * @param       huart: UART句柄类型指针
 * @note        此函数会被HAL_UART_Init()调用
 *              完成时钟使能，引脚配置，中断配置
 * @retval      无
 */
void HAL_UART_MspInit(UART_HandleTypeDef *huart)
{
    GPIO_InitTypeDef gpio_init_struct;

    if (huart->Instance == USART_UX)                            /* 如果是串口1，进行串口1 MSP初始化 */
    {
        USART_TX_GPIO_CLK_ENABLE();                             /* 使能串口TX脚时钟 */
        USART_RX_GPIO_CLK_ENABLE();                             /* 使能串口RX脚时钟 */
        USART_UX_CLK_ENABLE();                                  /* 使能串口时钟 */

        gpio_init_struct.Pin = USART_TX_GPIO_PIN;               /* 串口发送引脚号 */
        gpio_init_struct.Mode = GPIO_MODE_AF_PP;                /* 复用推挽输出 */
        gpio_init_struct.Pull = GPIO_PULLUP;                    /* 上拉 */
        gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;          /* IO速度设置为高速 */
        HAL_GPIO_Init(USART_TX_GPIO_PORT, &gpio_init_struct);

        gpio_init_struct.Pin = USART_RX_GPIO_PIN;               /* 串口RX脚 模式设置 */
        gpio_init_struct.Mode = GPIO_MODE_AF_INPUT;
        HAL_GPIO_Init(USART_RX_GPIO_PORT, &gpio_init_struct);   /* 串口RX脚 必须设置成输入模式 */

#if USART_EN_RX
        HAL_NVIC_EnableIRQ(USART_UX_IRQn);                      /* 使能USART1中断通道 */
        HAL_NVIC_SetPriority(USART_UX_IRQn, 3, 3);              /* 组2，最低优先级:抢占优先级3，子优先级3 */
#endif
    }
}

可以看到：

使能gpio引脚时钟
使能串口时钟
配置io复用（hal里面使能afio时钟）
配置NVIC（使能串口中断响应，优先级）
配置uart外设（接收，发送中断都打开了）

核心看一下，他是如何实现，uart发送数据，uart接收数据

1. uart发送数据。

直接发送

先看printf(), 底层调用的是fputc

/* MDK下需要重定义fputc函数, printf函数最终会通过调用fputc输出字符串到串口 */
int fputc(int ch, FILE *f)
{
    while ((USART_UX->SR & 0X40) == 0);     /* 等待上一个字符发送完成 */

    USART_UX->DR = (uint8_t)ch;             /* 将要发送的字符 ch 写入到DR寄存器 */
    return ch;
}
#endif

可以看到，是直接写的数据寄存器，没有走发送完成中断来实现持续发送

发送本地内存中的数据

可以看到，main.c中，如果收到了一组完整的数据，程序会把他发送出去

//main.c
            HAL_UART_Transmit(&g_uart1_handle,(uint8_t*)g_usart_rx_buf, len, 1000);    /* 发送接收到的数据 */

可以看到，这个方法本身也是一个阻塞方式进行发送的，不是非阻塞方式。底层还是不停的写数据寄存器

/**
  * @brief  Sends an amount of data in blocking mode.
  * @note   When UART parity is not enabled (PCE = 0), and Word Length is configured to 9 bits (M1-M0 = 01),
  *         the sent data is handled as a set of u16. In this case, Size must indicate the number
  *         of u16 provided through pData.
  * @param  huart Pointer to a UART_HandleTypeDef structure that contains
  *               the configuration information for the specified UART module.
  * @param  pData Pointer to data buffer (u8 or u16 data elements).
  * @param  Size  Amount of data elements (u8 or u16) to be sent
  * @param  Timeout Timeout duration
  * @retval HAL status
  */
HAL_StatusTypeDef HAL_UART_Transmit(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)
{

   //......
    while (huart->TxXferCount > 0U)
    {
      if (UART_WaitOnFlagUntilTimeout(huart, UART_FLAG_TXE, RESET, tickstart, Timeout) != HAL_OK)
      {
        return HAL_TIMEOUT;
      }
      if (pdata8bits == NULL)
      {
        huart->Instance->DR = (uint16_t)(*pdata16bits & 0x01FFU);
        pdata16bits++;
      }
      else
      {
        huart->Instance->DR = (uint8_t)(*pdata8bits & 0xFFU);
        pdata8bits++;
      }
      huart->TxXferCount--;
    }
   //......
}

而他的下面有一个非阻塞的方式进行发送。（这个是非阻塞发送一整个字符串）

/**
  * @brief  Sends an amount of data in non blocking mode.
  * @note   When UART parity is not enabled (PCE = 0), and Word Length is configured to 9 bits (M1-M0 = 01),
  *         the sent data is handled as a set of u16. In this case, Size must indicate the number
  *         of u16 provided through pData.
  * @param  huart Pointer to a UART_HandleTypeDef structure that contains
  *               the configuration information for the specified UART module.
  * @param  pData Pointer to data buffer (u8 or u16 data elements).
  * @param  Size  Amount of data elements (u8 or u16) to be sent
  * @retval HAL status
  */
HAL_StatusTypeDef HAL_UART_Transmit_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)
{
  /* Check that a Tx process is not already ongoing */
  if (huart->gState == HAL_UART_STATE_READY)
  {
    if ((pData == NULL) || (Size == 0U))
    {
      return HAL_ERROR;
    }

    /* Process Locked */
    __HAL_LOCK(huart);

    huart->pTxBuffPtr = pData;
    huart->TxXferSize = Size;
    huart->TxXferCount = Size;

    huart->ErrorCode = HAL_UART_ERROR_NONE;
    huart->gState = HAL_UART_STATE_BUSY_TX;

    /* Process Unlocked */
    __HAL_UNLOCK(huart);

    /* Enable the UART Transmit data register empty Interrupt */
    __HAL_UART_ENABLE_IT(huart, UART_IT_TXE);

    return HAL_OK;
  }
  else
  {
    return HAL_BUSY;
  }
}

可以看到，这边实际上就是，制定好他要发送的内存起始地址和字节数，然后__HAL_UART_ENABLE_IT打开发送中断，这样，一旦发送是空的就直接开始拷贝发送了，就实现了非阻塞发送。

可以看到，在hal的uart1的中断处理函数里面：

/* UART in mode Transmitter ------------------------------------------------*/
if (((isrflags & USART_SR_TXE) != RESET) && ((cr1its & USART_CR1_TXEIE) != RESET))
{
  UART_Transmit_IT(huart);
  return;
}

/* UART in mode Transmitter end --------------------------------------------*/
if (((isrflags & USART_SR_TC) != RESET) && ((cr1its & USART_CR1_TCIE) != RESET))
{
  UART_EndTransmit_IT(huart);
  return;
}

可以看到，下面这个就是在开启了非阻塞发送后，每次进入发送空中断后执行的内容，每次写一个字节的函数。

static HAL_StatusTypeDef UART_Transmit_IT(UART_HandleTypeDef *huart)
{
  uint16_t *tmp;

  /* Check that a Tx process is ongoing */
  if (huart->gState == HAL_UART_STATE_BUSY_TX)
  {
    if ((huart->Init.WordLength == UART_WORDLENGTH_9B) && (huart->Init.Parity == UART_PARITY_NONE))
    {
      tmp = (uint16_t *) huart->pTxBuffPtr;
      huart->Instance->DR = (uint16_t)(*tmp & (uint16_t)0x01FF);
      huart->pTxBuffPtr += 2U;
    }
    else
    {
      huart->Instance->DR = (uint8_t)(*huart->pTxBuffPtr++ & (uint8_t)0x00FF);
    }

    if (--huart->TxXferCount == 0U)
    {
      /* Disable the UART Transmit Complete Interrupt */
      __HAL_UART_DISABLE_IT(huart, UART_IT_TXE);

      /* Enable the UART Transmit Complete Interrupt */
      __HAL_UART_ENABLE_IT(huart, UART_IT_TC);
    }
    return HAL_OK;
  }
  else
  {
    return HAL_BUSY;
  }
}

2. uart 接收

所以，根据上面对发送的分析，有用中断的非阻塞，和不用中断的阻塞方式

下面接收，更是直接在usart_init()里面，开启了非阻塞接收。

/* 该函数会开启接收中断：标志位UART_IT_RXNE，并且设置接收缓冲以及接收缓冲接收最大数据量 */
HAL_UART_Receive_IT(&g_uart1_handle, (uint8_t *)g_rx_buffer, RXBUFFERSIZE);

下面来仔细剖析一下，他这个非阻塞接收的实现。

HAL_UART_Receive_IT()

HAL_StatusTypeDef HAL_UART_Receive_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)
{
  /* Check that a Rx process is not already ongoing */
  if (huart->RxState == HAL_UART_STATE_READY)
  {
    huart->pRxBuffPtr = pData;
    huart->RxXferCount = Size;

    /* Enable the UART Data Register not empty Interrupt */
    __HAL_UART_ENABLE_IT(huart, UART_IT_RXNE);

    return HAL_OK;
}

可以看到核心就两件事，

指定一个接收缓冲区内存的起始地址 = huart->pRxBuffPtr
记录下要接收的字节数（缓冲区的长度）= huart->RxXferCount
打开接收区空中断

这样之后，收到一个字节，就会触发一次接收中断，进入HAL_UART_IRQHandler

void HAL_UART_IRQHandler(UART_HandleTypeDef *huart)
{
   //此时收到了一个字节在DB里面
    /* UART in mode Receiver -------------------------------------------------*/
    if (((isrflags & USART_SR_RXNE) != RESET) && ((cr1its & USART_CR1_RXNEIE) != RESET))
    {
      UART_Receive_IT(huart);
      return;
    }
  }

UART_Receive_IT来处理这个接收到的字节

static HAL_StatusTypeDef UART_Receive_IT(UART_HandleTypeDef *huart)
{
  uint8_t  *pdata8bits;
  uint16_t *pdata16bits;

  /* Check that a Rx process is ongoing */
  if (huart->RxState == HAL_UART_STATE_BUSY_RX)
  {
    if ((huart->Init.WordLength == UART_WORDLENGTH_9B) && (huart->Init.Parity == UART_PARITY_NONE))
    {

      // 1. 往指针指向的地方，写入一个字节。然后指针→移
      pdata8bits  = NULL;
      pdata16bits = (uint16_t *) huart->pRxBuffPtr;
      *pdata16bits = (uint16_t)(huart->Instance->DR & (uint16_t)0x01FF);
      huart->pRxBuffPtr += 2U;
    }
    else
    {
      pdata8bits = (uint8_t *) huart->pRxBuffPtr;
      pdata16bits  = NULL;

      if ((huart->Init.WordLength == UART_WORDLENGTH_9B) || ((huart->Init.WordLength == UART_WORDLENGTH_8B) && (huart->Init.Parity == UART_PARITY_NONE)))
      {
        *pdata8bits = (uint8_t)(huart->Instance->DR & (uint8_t)0x00FF);
      }
      else
      {
        *pdata8bits = (uint8_t)(huart->Instance->DR & (uint8_t)0x007F);
      }
      huart->pRxBuffPtr += 1U;
    }

    // 1. 剩余需要待接收的字节计数--， 并判断是否 == 0， 缓冲区收满了，就关掉接收中断
    if (--huart->RxXferCount == 0U)
    {
      /* Disable the UART Data Register not empty Interrupt */
      __HAL_UART_DISABLE_IT(huart, UART_IT_RXNE);

      /* Disable the UART Parity Error Interrupt */
      __HAL_UART_DISABLE_IT(huart, UART_IT_PE);

      /* Disable the UART Error Interrupt: (Frame error, noise error, overrun error) */
      __HAL_UART_DISABLE_IT(huart, UART_IT_ERR);

      /* Rx process is completed, restore huart->RxState to Ready */
      huart->RxState = HAL_UART_STATE_READY;

#if (USE_HAL_UART_REGISTER_CALLBACKS == 1)
      /*Call registered Rx complete callback*/
      huart->RxCpltCallback(huart);
#else
      //缓冲区收满了，开始处理回调
      HAL_UART_RxCpltCallback(huart);
#endif /* USE_HAL_UART_REGISTER_CALLBACKS */

      return HAL_OK;
    }
    return HAL_OK;
  }
  else
  {
    return HAL_BUSY;
  }
}

所以,进行一次非阻塞接收，就会一直开始接收，知道收满整个缓冲区为止。

HAL_UART_Receive_IT(&g_uart1_handle, (uint8_t *)g_rx_buffer, RXBUFFERSIZE);

注意，当每次接收一个字节，发现收完了之后，会调用一个回调函数：
HAL_UART_RxCpltCallback

这是个若定义，我们重新实现这个针对这个收满的缓冲区g_rx_buffer的回调函数。这些实际上，就是些字符串判断+处理了。没什么好说的。

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if (huart->Instance == USART_UX)                    /* 如果是串口1 */
    {
        if ((g_usart_rx_sta & 0x8000) == 0)             /* 接收未完成 */
        {
            if (g_usart_rx_sta & 0x4000)                /* 接收到了0x0d（即回车键） */
            {
                if (g_rx_buffer[0] != 0x0a)             /* 接收到的不是0x0a（即不是换行键） */
                {
                    g_usart_rx_sta = 0;                 /* 接收错误,重新开始 */
                }
                else                                    /* 接收到的是0x0a（即换行键） */
                {
                    g_usart_rx_sta |= 0x8000;           /* 接收完成了 */
                }
            }
            else                                        /* 还没收到0X0d（即回车键） */
            {
                if (g_rx_buffer[0] == 0x0d)
                    g_usart_rx_sta |= 0x4000;
                else
                {
                    g_usart_rx_buf[g_usart_rx_sta & 0X3FFF] = g_rx_buffer[0];
                    g_usart_rx_sta++;

                    if (g_usart_rx_sta > (USART_REC_LEN - 1))
                    {
                        g_usart_rx_sta = 0;             /* 接收数据错误,重新开始接收 */
                    }
                }
            }
        }

        HAL_UART_Receive_IT(&g_uart1_handle, (uint8_t *)g_rx_buffer, RXBUFFERSIZE);
    }
}

每次进入这个回调函数，说明这个缓冲区已经收满了，并且接收中断也关了，这个时候，就再执行一次HAL_UART_Receive_IT（）,再次开启下一轮的非阻塞接收。

这样就实现了，不停的对接收的字符串，进行处理。

然后主进程里面判断一下，上次接收的字符串如果符合要求，就发送字符串（里面是阻塞发送）

数据通信的基本概念

按通信方式分类：

按数据传输方向分类

按数据同步方式分类

通信速率

串口通信

串口通信的协议层

波特率

数据帧格式

stm32 uart

串口资源

框图

第一部分 USART 信号引脚

第二部分 数据寄存器

第三部分 控制器

第四部分 时钟与波特率

寄存器

CR

DR

SR

实验

1. uart发送数据。

直接发送

发送本地内存中的数据

2. uart 接收

第二部分数据寄存器

第三部分控制器

第四部分时钟与波特率
