本小节，主要来通过nano-vllm的源码解读，来了解推理系统vllm的整个架构设计，推理优化的点，并最终实现手写nano-vllm。

项目架构

这里先分析一下整个nano-vllm的项目架构

nano-vllm 是一个教学级别的轻量化 vLLM推理引擎实现

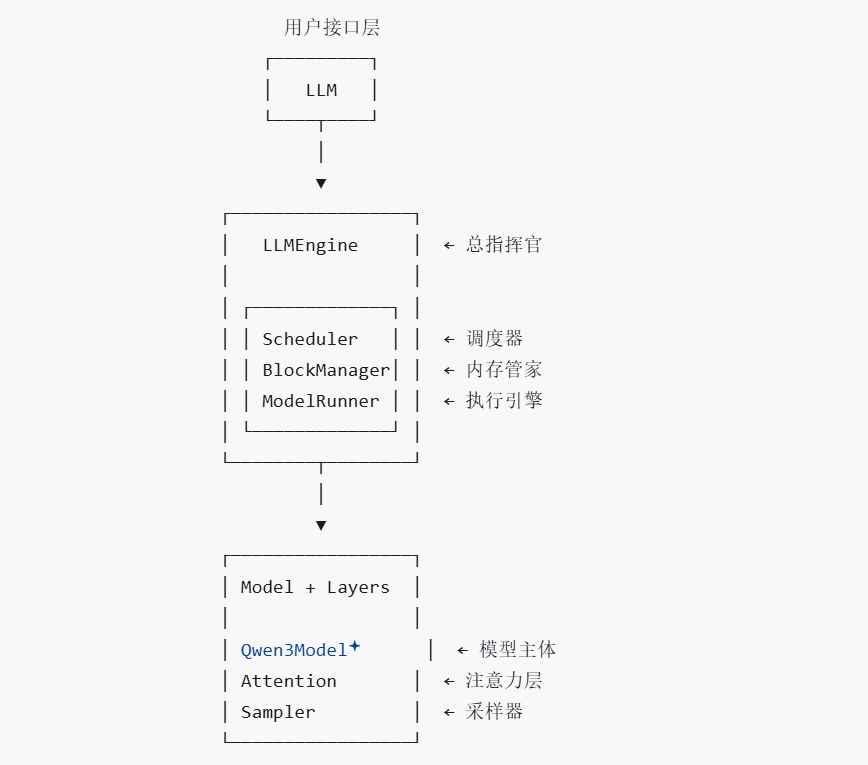

整体框架图如下：

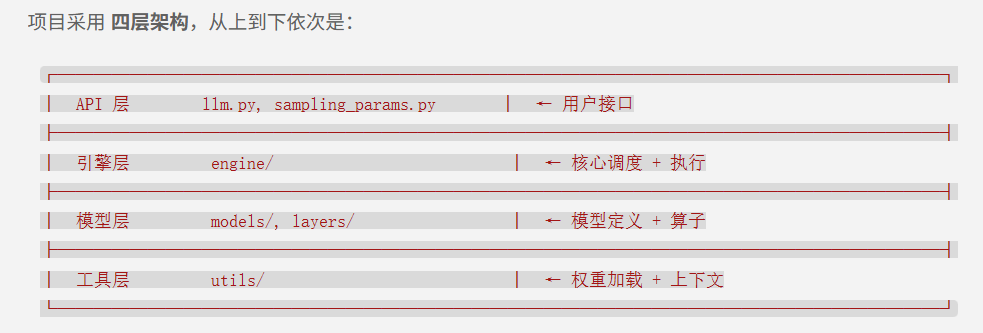

所以，总共包含4个部分：

  • API层，提供用户接口，比如对话等
  • 引擎层：提供调度，内存管理
  • 模型层：提供算子+模型定义
  • 工具层

api层

这一层主要就是面向用户的接口封装：

用户只需 LLM(model_path, ...) + llm.generate(prompts, sampling_params) 两行即可完成推理


├── config.py                 # ⚙️ 配置管理
├── llm.py                   #   用户接口入口
└── sampling_params.py       #   采样参数定义

引擎层

这是vllm的核心

├── engine/                    #   推理引擎核心
│   ├── llm_engine.py         #   └── 总协调器，驱动整个推理流程
│   ├── scheduler.py          #   └── 智能调度器，决定执行顺序
│   ├── block_manager.py      #   └── KV缓存内存管理 (PagedAttention核心)
│   ├── model_runner.py       #   └── 单GPU上的模型执行器
│   └── sequence.py           #   └── 请求序列的数据结构

模型算子层

这一层主要提供推理框架

├── layers/                    # ⚙️ 神经网络层实现
│   ├── attention.py          #   └── FlashAttention + KV缓存管理
│   ├── sampler.py            #   └── 从logits采样生成token
│   ├── linear.py             #   └── 支持张量并行的线性层
│   ├── layernorm.py          #   └── RMS LayerNorm
│   ├── rotary_embedding.py   #   └── 旋转位置编码 (RoPE)
│   ├── activation.py         #   └── 激活函数 (SiLU)
│   └── embed_head.py         #   └── 词嵌入和语言模型头
├── models/                    #  ️ 具体模型架构
│   └── qwen3.py              #   └── Qwen3模型完整实现

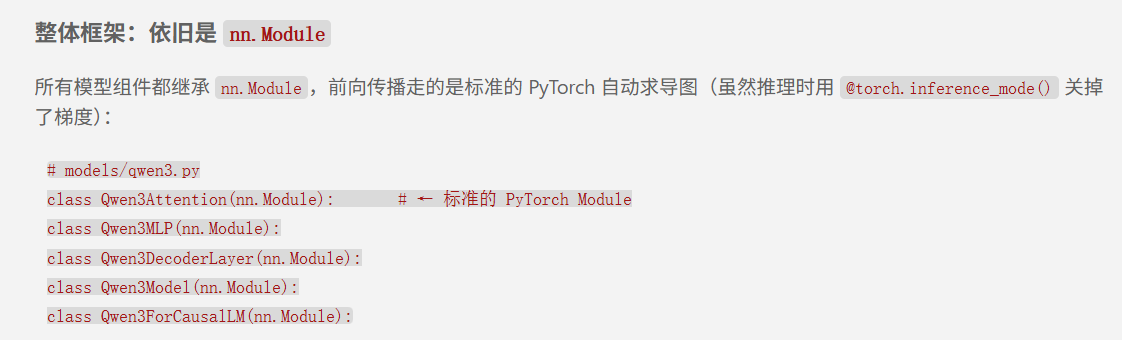

注意，这里我们的nano-vllm，并没有完全脱离pytorch，而是在torch的基础上，做了定制和优化。

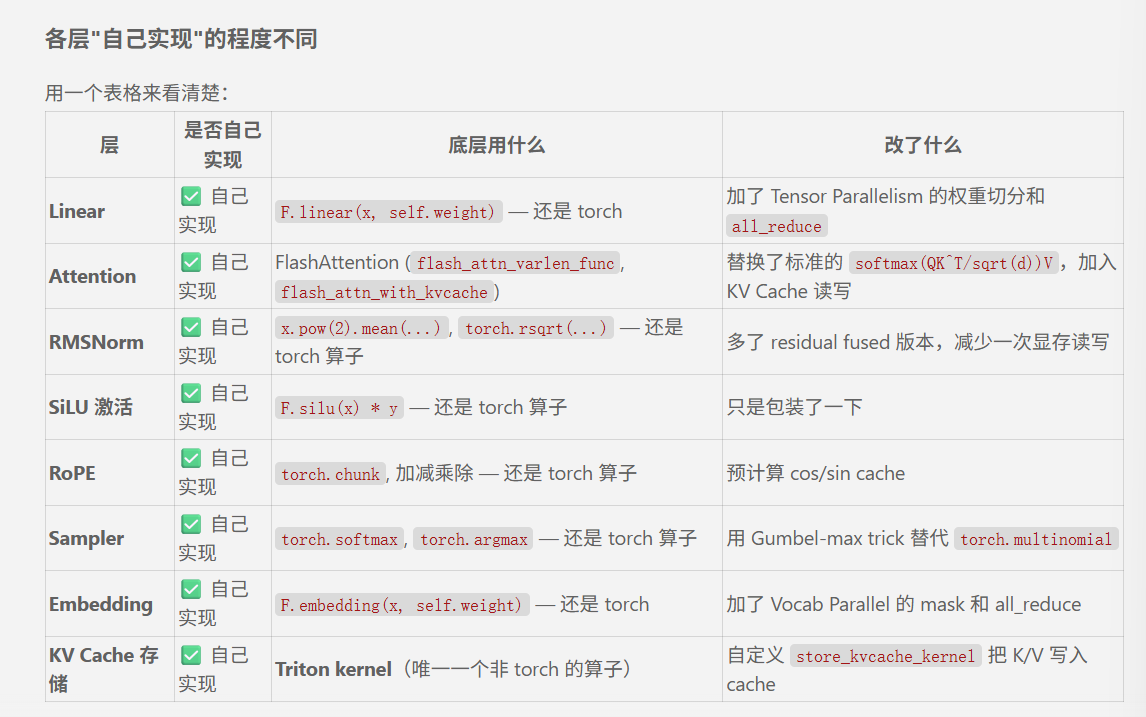

各层的实现不同

相当于就是对大模型的各个主要组件（算子），为了解决他们的性能问题，而进行了重构

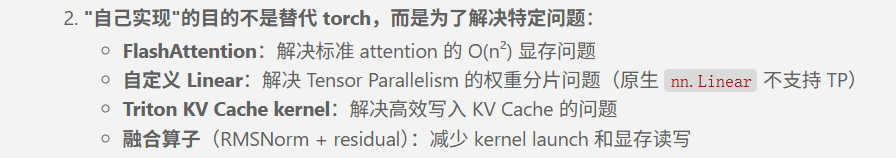

主要有：

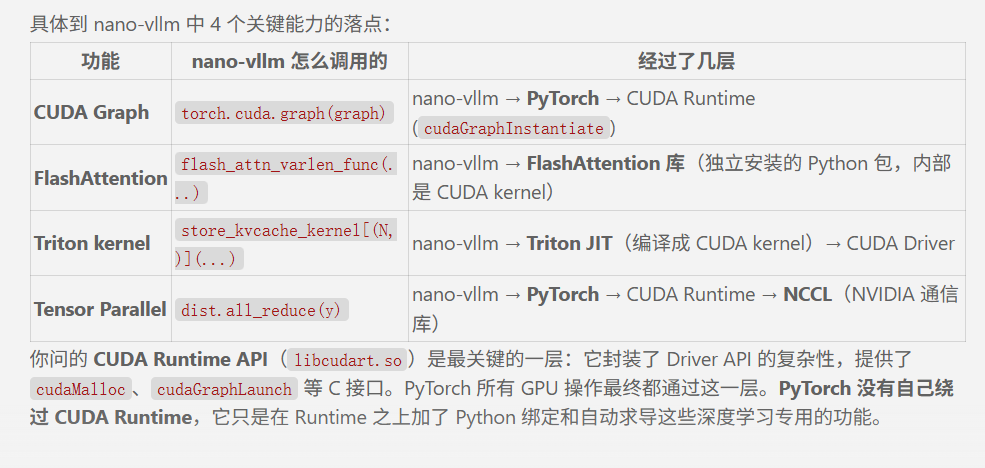

  • FlashAttention, 解决注意力计算的O(n2)的显存问题
  • FFN，解决张量并行问题（TP）
  • Triton KVCache kernel, 解决高效写入KV Cache的问题
  • 融合算子

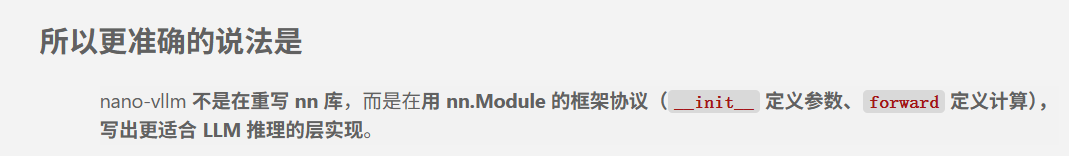

所以本质上，nano-vllm是重写的模型推理涉及的6个特定nn库里面的层：

PyTorch 提供的                   nano-vllm 复写的
───────────────                 ─────────────────
nn.Linear          ──→   自定义 Linear（加 TP 权重切分）
nn.Embedding       ──→   自定义 Embedding（加 Vocab Parallel）
nn.LayerNorm       ──→   自定义 RMSNorm（加 residual fused）
nn.MultiheadAttention ─→ 自定义 Attention（FlashAttention + KV Cache）
无                  ──→   Sampler（Gumbel-max 采样）
无                  ──→   RotaryEmbedding（RoPE 位置编码）

工具层

├── utils/                     #   工具模块
│   ├── context.py            #   └── 全局上下文状态管理
│   └── loader.py             #   └── 模型权重加载器

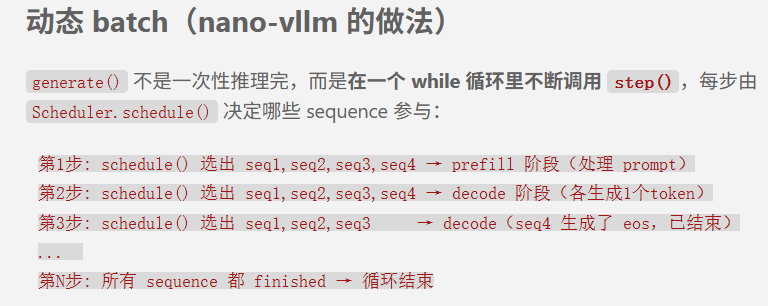

数据处理流程

用户输入 → Tokenizer → Sequence → Scheduler → ModelRunner → Model → Sampler → 输出

详细展开：
prompts     token_ids    Sequence     scheduled    input_ids    logits   token_ids    decoded_text
  ↓            ↓           ↓           seqs          ↓           ↓          ↓            ↓
"Hello"  →  [123,45]  →  Seq#1    →  [Seq#1]   →  tensor   →  tensor  →    67      →  " world"
"Hi"     →  [89,12]   →  Seq#2    →  [Seq#2]   →  [...]    →  [...]   →    23      →  " there"

python语法补充

379

类型注解

简单来说，这是在告诉 Python（以及阅读代码的人）：“这个变量应该是某种特定的类型”。

Python 本身是动态类型语言（变量可以随时改变类型），但类型注解能让代码更易读、减少 Bug，并且让 IDE（如 VS Code/PyCharm）提供更精准的代码补全

model : str
  • 语法： 变量名: 类型
  • 理解： 声明 model 变量应该是一个字符串（string）。这只是个标注，不会强制阻止你给它赋值数字，但静态检查工具（如 MyPy）会报错。
max_tokens: int = 64
  • 语法： 变量名: 类型 = 默认值
  • 理解： 声明 max_tokens 是整数（integer），并且它的初始值是 64。
prompts: list[str] | list[list[int]]
  • 语法： A | B (Python 3.10+ 的新写法)
  • 理解： | 符号读作 “或者”。
    • 它可以是一个字符串列表：["hello", "world"]
    • 或者是一个嵌套的整数列表：[[1, 2], [3, 4]]
hf_config: AutoConfig | None
  • 语法： 类型 | None
  • 理解： 表示这个变量要么是一个 AutoConfig 对象，要么是 None（空）。
segs: list[Sequence]
  • 语法： 容器类型[内部元素类型]
  • 理解： 这是一个列表，但列表里的每一个元素都必须符合 Sequence（序列）协议（比如列表、元组或字符串）。

python一切皆对象

  • 整数 1 是对象
  • 字符串 "hello" 是对象
  • 列表 [] 是对象
  • 函数 def func(): 是对象
  • **类 MyClass 是 type 类的实例。

所以，定义一个class Book,他有很多属性

class Book:
	xxx

Book.xxx 这里面有
	__annotations__, 是一个字典（哈希表），里面存放的是类/方法里面的所有类型注解
	author: str, 这种属于类的类型注解
	__base__,    该类的父类（类型，默认是object类<class 'object'>）
		Book 类，**直接父类（继承的类）是 `object`**，所以 `Book.__base__` 是 `object`
	__bases__,   该类的所有父类集合（元组）
	__basicsize__, 类对象的内存占用字节数
	__call__,    方法, 类对象的仿函数
	__class__,
		Book 类，是 `type` 这个元类的实例（对象）**，所以 `Book.__class__` 是 `type`       __delattr__, 方法, 删除对象属性时会调用的方法（比如 `del obj.title`）
	__dict__,  字典
		类的命名空间，存所有类属性、方法（包括你写的 `title`/`author`，以及自动生成的特殊方法）

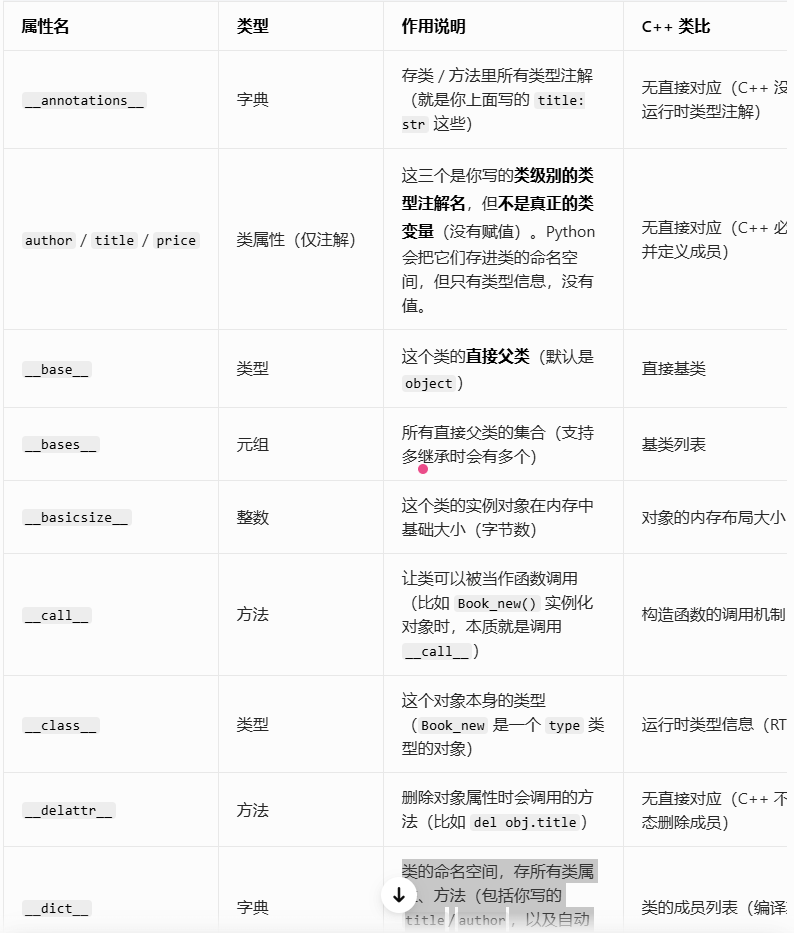

476

所以，一个类，默认有三个方法：

  • init
  • call
  • delattr

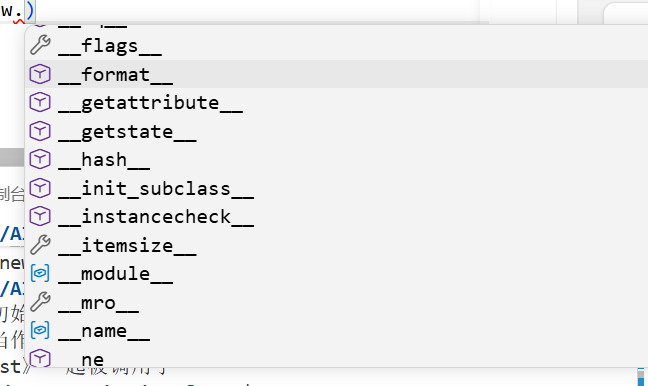

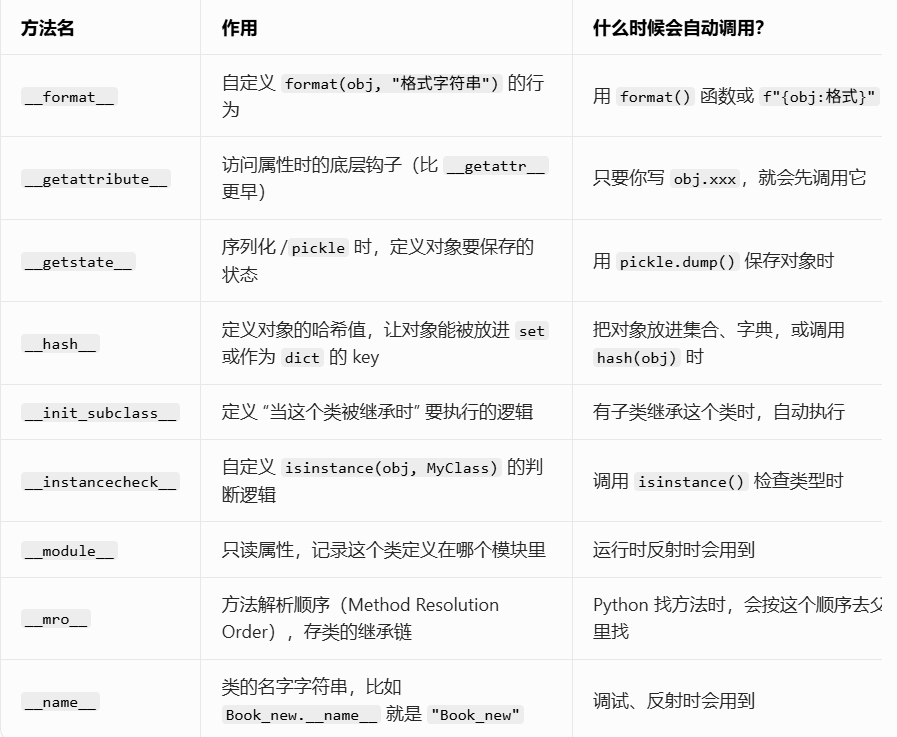

当然这不是全部，一个类实例，有很多个方法
414
465

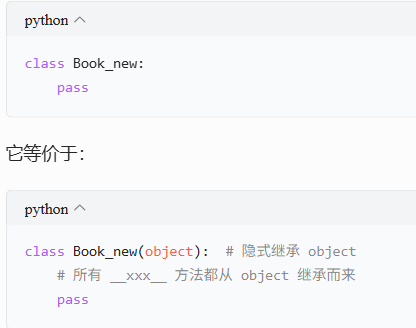

因为 Python 的 object 类默认提供了这些方法的基础实现。

256

常用的类实例的方法

__repr__：重写它，让 print(obj) 输出好看的信息，而不是 <Book object at 0x...>。

__eq__ / __hash__：如果想让对象可以用 == 比较，相当于重载

__getattr__ / __setattr__：需要自定义属性访问逻辑时（比如做代理、动态属性）

__call__：想让对象可以像函数一样被调用时（比如 obj()）

dataclass装饰器

装饰器
就是一个自动插件，你写好一个基础的类，加上这个帽子，就可以在后台自动为你的基础类添加很多功能。

@dataclass(slots = True)
class mybase:

所以装饰器的作用，就是帮你默认改造上面类实例的一些默认方法

dataclass改造的方法

dataclass
dataclass 是 Python 3.7 引入的一个模块，专门用来创建只负责保存数据的类。

改造了哪些方法呢？

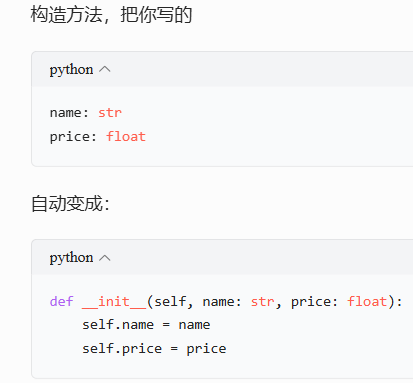

  1. __init__方法

自动识别你的类型注解，然后写入你的init来帮你构造初始化函数

246

  1. **__repr__方法

格式化打印方法， 没有写的话，打印对象，默认会打印地址，相当于重载了<<

  1. eq
    重载==

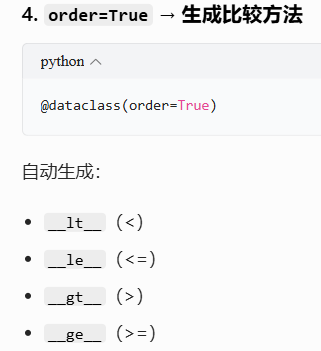

  2. 如果开启了order=True参数

  3. frozen=True → 让对象不可修改

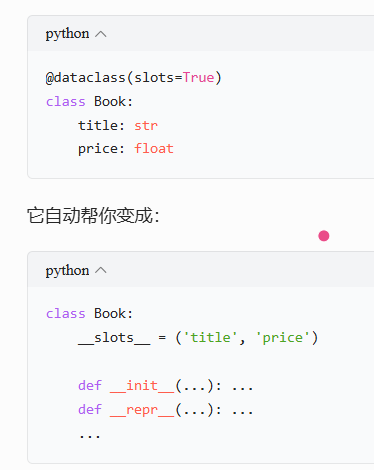

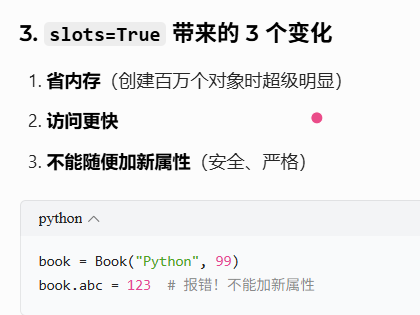

  4. slots=True
    正常，我们是通过__dict__字典，来查看所有的成员变量的，也可以动态增减成员属性。但是占内存，速度慢

而开启了slots之后，就等于锁死了属性，不能动态增减属性，但是内存占用少了，访问速度更快，但是没有__dict__了。

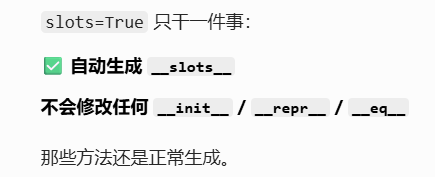

300363

属性装饰器

@property 是一个装饰器，能把类里的方法伪装成属性，让你可以像访问普通变量一样调用它，但底层执行的是函数逻辑。

三种基本用法

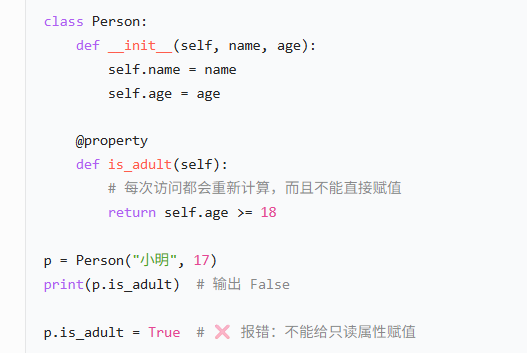

  1. 只读属性

某个值是计算出来的，不想让用户直接修改
379

这样可以实现一个只读属性

  1. 属性写校验

我们在修改某个属性时，想要先校验，因为直接修改属性肯定无法校验，所以需要用
@[属性].setter

来设置这个属性的写入方法

注意：@name.setter 是 property 的语法糖，它必须跟在 @property 装饰的 name 方法后面才能用。所以必须依赖@property才行

  1. 可删除属性

@xxx.deleter，不常用
场景：删除属性时需要做清理工作。

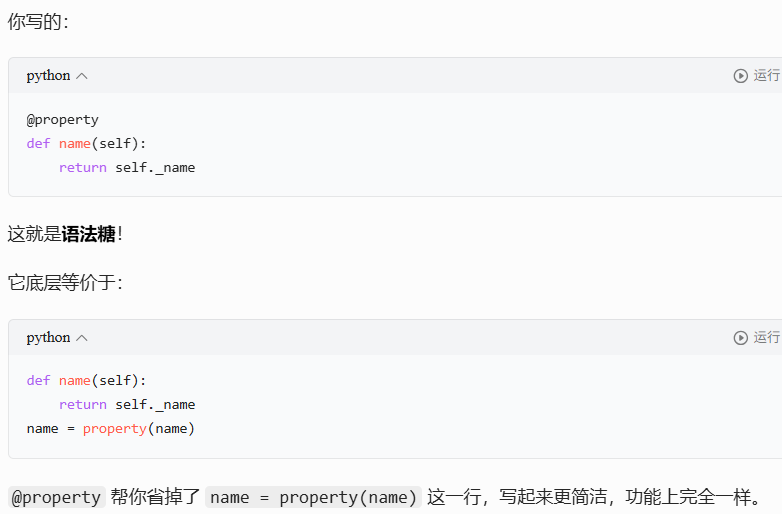

语法糖

语法糖（Syntactic Sugar），就是「让代码写起来更甜、更舒服，但功能上没有任何变化的语法」。

它本质上是语言给你提供的「便捷写法」，底层会自动帮你转换成等价的、更繁琐的代码，让你少写重复、难看的代码。
480

协议（Protocol）

# sequence.py
class Sequence:
    def __len__(self):           # 实现后可以用 len(seq)
        return self.num_tokens

    def __getitem__(self, key):  # 实现后可以用 seq[3] 取值
        return self.token_ids[key]

    def __getstate__(self):      # 控制 pickle 序列化行为
        ...

    def __setstate__(self, state):  # 控制 pickle 反序列化行为
        ...

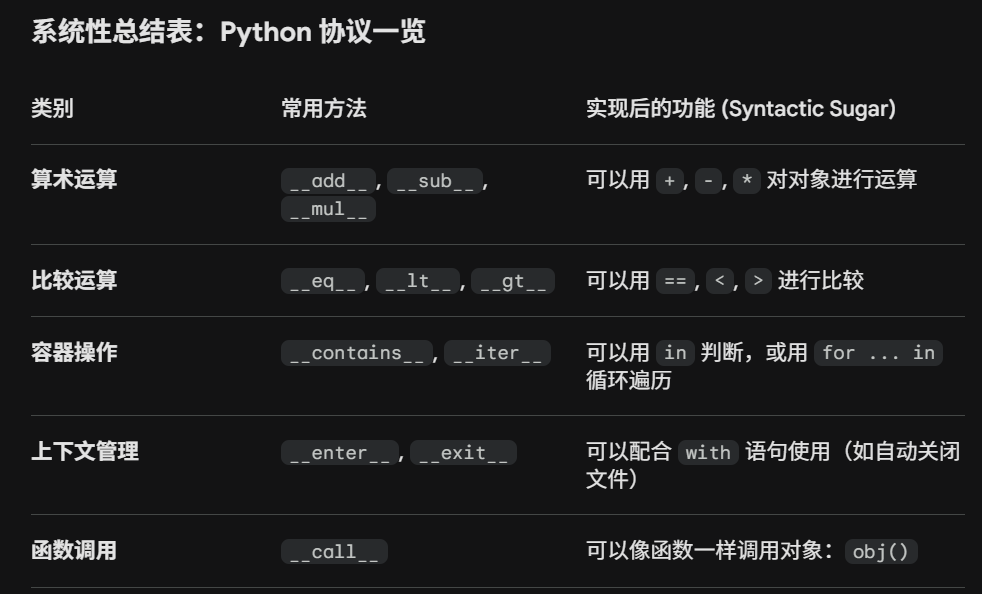

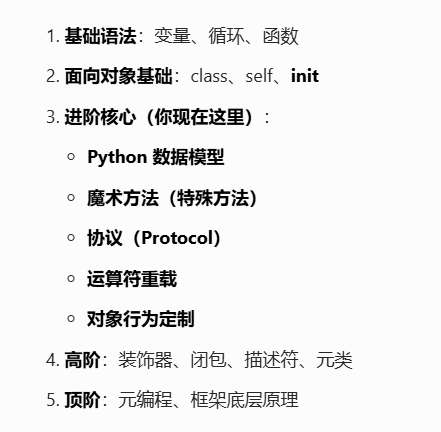

Python 数据模型（Data Model）（魔术方法/双下方法）

这一块属于python 协议 编程的核心：只要你在类里实现了特定的魔术方法，你的对象就可以表现得像内置类型（如列表、字典、数字）一样。

容器与序列协议 (Container/Sequence Protocol)

类里面实现的__len__, getitem 这些方法，能够把我自己的类伪装成一个列表/元组

  • __len__(self):

    • 触发方式： 调用 len(obj)。
    • 作用： 返回对象的长度。

  • __getitem__(self, key): 数组下标访问

    • 触发方式： 使用索引取值 obj[key]。
    • 作用： 定义如何获取数据。支持 key 为整数（索引）或 slice 对象（切片 obj[1:3]）。
	# 注意这个方法只能返回整形int
    def __len__(self):
        return 10

    def __getitem__(self, key):
        return "i find key value"


book = Book_new("test","liangji", 1000)
print(len(book))
print(book[1])

生命周期与初始化 (Lifecycle)

  • __init__(self, ...): 初始化对象。
  • __new__(self, ...): 真正创建实例的方法（在 __init__ 之前执行，常用于单例模式）。
  • __del__(self): 析构方法，当对象被垃圾回收时触发

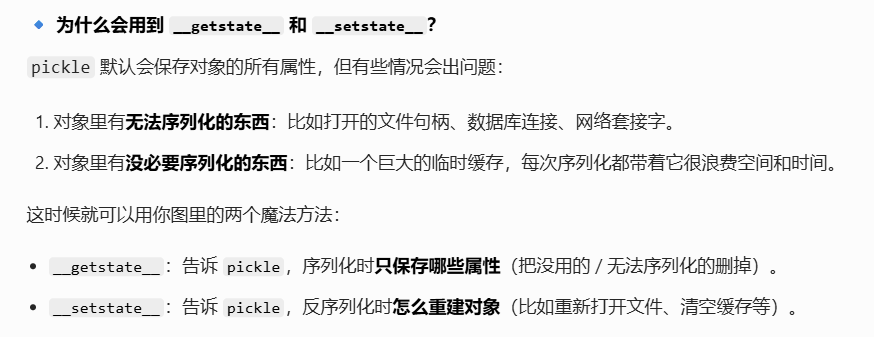

序列化协议 (Serialization)

  • __getstate__(self):

    • 作用： 当你尝试“打包”（序列化）一个对象存入磁盘或在网络传输时，这个方法决定哪些数据被保存。
    • 场景： 如果类里有一个巨大的临时缓存或无法序列化的文件句柄，你可以通过这个方法把它们排除在外。

  • __setstate__(self, state):

    • 作用： “拆包”（反序列化）时，如何根据保存的数据重建对象。

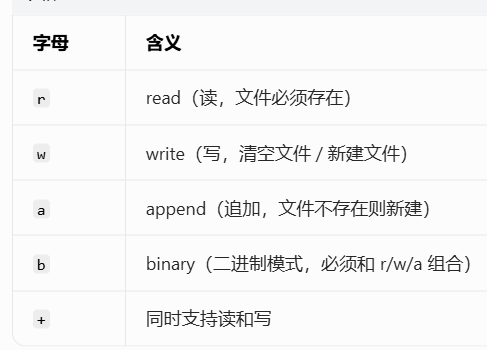

import pickle

class MyClass:
    def __init__(self, name, file_handle):
        self.name = name
        self.file_handle = file_handle

    def __getstate__(self):
        state = self.__dict__.copy()
        del state['file_handle']
        return state

    def __setstate__(self, state):
        self.__dict__.update(state)
        self.file_handle = open(f"{self.name}.txt", "w")

if __name__ == "__main__":
    obj = MyClass("demo", open("demo.txt", "w"))

    serialized_data = pickle.dumps(obj)
    print("ok")

    restored_obj = pickle.loads(serialized_data)
    print("ok")

    print(f"name: {restored_obj.name}")
    print(f"file_handle 是否重建: {restored_obj.file_handle is not None}")

    restored_obj.file_handle.close()

其实说白了，就是特地指定哪些能打包序列化，哪些不用打包序列化

对象表示 (Object Representation)

决定对象在不同环境下如何显示。

  • __str__: print(obj) 时显示的对用户友好的字符串。
  • __repr__: 开发调试时显示的字符串（应尽量能通过 eval(repr(obj)) 还原对象）。
class Person:
    def __init__(self, name, age):
        self.name = name
        self.age = age

    # 给用户看的友好信息
    def __str__(self):
        return f"Person对象：名字是 {self.name}，年龄是 {self.age}"

    # 给开发者调试用的，最好能通过eval还原对象
    def __repr__(self):
        return f"Person('{self.name}', {self.age})"


# 测试
if __name__ == "__main__":
    p = Person("小明", 18)

    print("=== 直接print(obj) 会调用 __str__ ===")
    print(p)  # 输出：Person对象：名字是 小明，年龄是 18

    print("\n=== 交互环境/调试/repr() 会调用 __repr__ ===")
    print(repr(p))  # 输出：Person('小明', 18)

    print("\n=== eval(repr(obj)) 可以还原对象 ===")
    p2 = eval(repr(p))
    print(p2.name, p2.age)  # 输出：小明 18

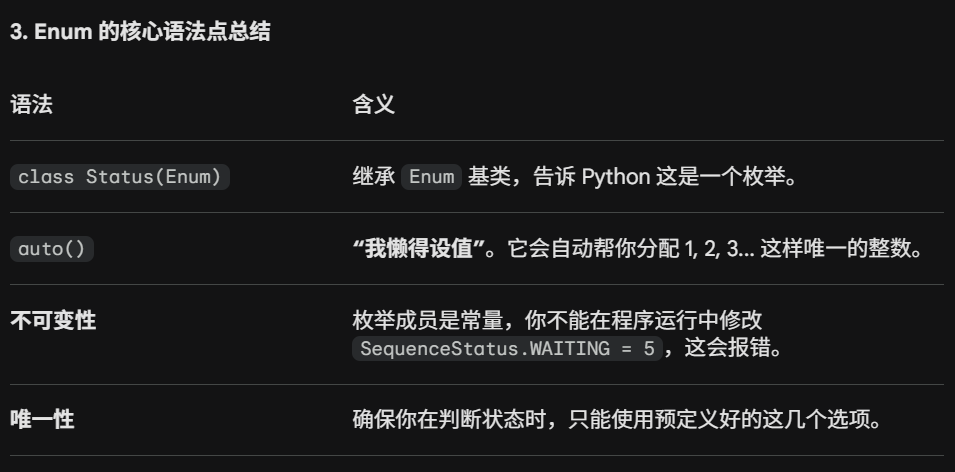

枚举类

from enum import Enum, auto

class status(Enum):
    STATUS_A = auto()  # 自动分配1
    STATUS_B = auto()  # 自动分配2
    STATUS_C = auto()  # 自动分配3

current_status = status.STATUS_A
print(status.STATUS_A)

599

Enum是枚举类的基类，auto是一个函数估计，提供自动计数，防止重复

另外的装饰器

装饰器的本质是一个“包装器”，在不修改原函数内部代码的前提下，为函数增加额外的功能。

pytorch装饰器

在sampler.py， model_runner.py这种速度要求高的文件里面，有以下两种装饰器

@torch.compile (内核编译优化)

  • 语法点： 这是 PyTorch 2.0+ 的核心特性。
  • 背后的原理： 默认情况下，Python 是“一行一行”执行代码的（解释型）。这个装饰器会把 Python 函数转换成高度优化的中间表示 (IR)，然后针对 GPU 生成专门的内核代码（Triton 内核）。
  • 效果： 极大地减少 CPU 启动开销（Overhead），提高 GPU 的吞吐量。它让你的 Python 代码跑起来接近 C++ 的速度。

@torch.inference_mode() (上下文管理)

  • 语法点： 这是一个带括号的装饰器（实际上是一个装饰器工厂）。
  • 背后的原理： 它告诉 PyTorch：“我现在的操作只是为了推理（预测），不是为了训练。”
  • 效果：
    • 关闭梯度计算（不记录反向传播所需的中间变量）。
    • 减少显存消耗。
    • 性能更快（比旧的 with torch.no_grad(): 甚至还要更快一些）。

functools工具类装饰器

@lru_cache(maxsize=1) (最近最少使用缓存)

  • 语法点： lru_cache 来自标准库 functools。
  • 背后的原理： 它给函数增加了一个“备忘录”。当你第一次用参数 A 调用 get_rope 时，它计算结果并存起来；第二次用同样的参数调用时，它直接从内存里拿结果，不再执行函数内部逻辑。
  • 场景： 在大模型中，get_rope（获取旋转位置嵌入）通常涉及复杂的三角函数计算。因为模型的旋转位置编码在运行中通常是固定的，所以用 maxsize=1 缓存住最近一次的结果，可以省去每一层都重复计算的开销。

装饰器的基本知识

要掌握这一块语法，你需要理解以下三个层级：

层级 表现形式 核心作用
基础层 def decorator(func): 理解装饰器本质是一个接收函数并返回函数的高阶函数。
进阶层 @decorator(args) 理解带参数的装饰器（如 lru_cache(1)），它先执行函数生成真正的装饰器。
工程层 @torch.compile 等 掌握在特定框架中，如何利用装饰器无侵入地实现性能优化。

基础数据结构

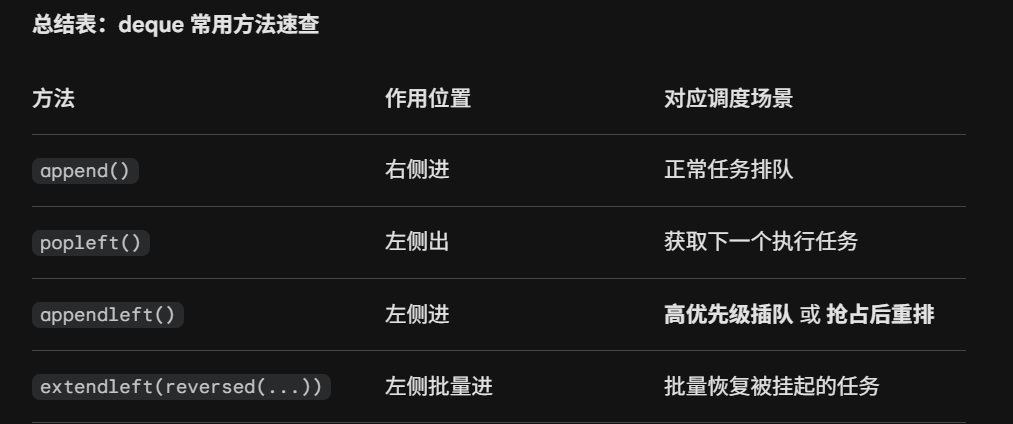

双端队列deque

就是双向链表，数据可以从两头进，也可以从两头出。

因为是双向链表，所以，增，删首尾节点的时间复杂度是O（1），对比list，增加删除最后一个元素是O（1），但是增删第一个元素是O（n）

  1. 添加元素（push）
    1. .append(x): 尾部插入
    2. .appendleft(x):队首插入（高优先级立刻处理）
  2. 弹出元素（pop）、
    1. pop(): 从队尾取出一个并删除
    2. popleft(): 从队首取出一个并删除（调度器常用，获取下一个待处理的任务）
  3. 批量操作(Extend)
    1. extend(iterable): 在右侧批量添加
    2. extendleft(iterable): 在左侧逐个批量添加（最终方向相反）
  4. 特殊功能（限制长度）
    1. d = deque(maxlen=10)
      1. 满了之后，右边加一个，左边会被挤掉一个，用于处理滑动窗口或者最近日志记录

deque的初始化，

from collections import deque

dq = deque([1,2,3])

元素可以是任意类型，只要是可迭代对象，就能进行初始化

判断一个对象是否是可迭代的

from collections.abc import Iterable

print(isinstance([1,2,3], Iterable)) # True
print(isinstance("abc", Iterable)) # True
print(isinstance(123, Iterable)) # False

isinstance 类型检查

其中isinstance 是 Python 最常用、最重要的内置函数之一，专门用来判断一个对象 是不是 某种类型。

isinstance(要检查的对象, 类型)

返回结果：True / False

# 判断 100 是不是 int 类型
print(isinstance(100, int)) # True

# 判断 "abc" 是不是 str 类型
print(isinstance("abc", str)) # True

# 判断 [1,2] 是不是 list 类型
print(isinstance([1,2], list)) # True

itertools.count类

itertools.count(), 为了给每一个新生成的对象（比如一条 Sequence/请求）分配一个全局唯一的 ID

它是 Python 内置标准库中的一个无限迭代器。

  • 形象理解：它就像一个永不停歇的计数器。你不需要告诉它什么时候停止，只要你找它要（调用 next()），它就会给你下一个数字。
  • 默认行为：如果不传参数，它从 0 开始，步长为 1。即：0, 1, 2, 3...
from itertools import count

# 1. 创建计数器对象
counter = count(start=10, step=2)  # 也可以自定义起点和步长

# 2. 获取下一个值
print(next(counter)) # 10
print(next(counter)) # 12
print(next(counter)) # 14
print(next(counter)) # 16

列表推导式

outputs = [outputs[seq_id] for seq_id in sorted(outputs.keys())]

  • 外层 []：表示最终结果是一个列表。
  • outputs[seq_id]：这是结果表达式（你想存进列表里的东西）。
  • for seq_id in sorted(outputs.keys())：这是迭代逻辑。它先获取字典所有的键，排序，然后逐个取出。

字典推导式

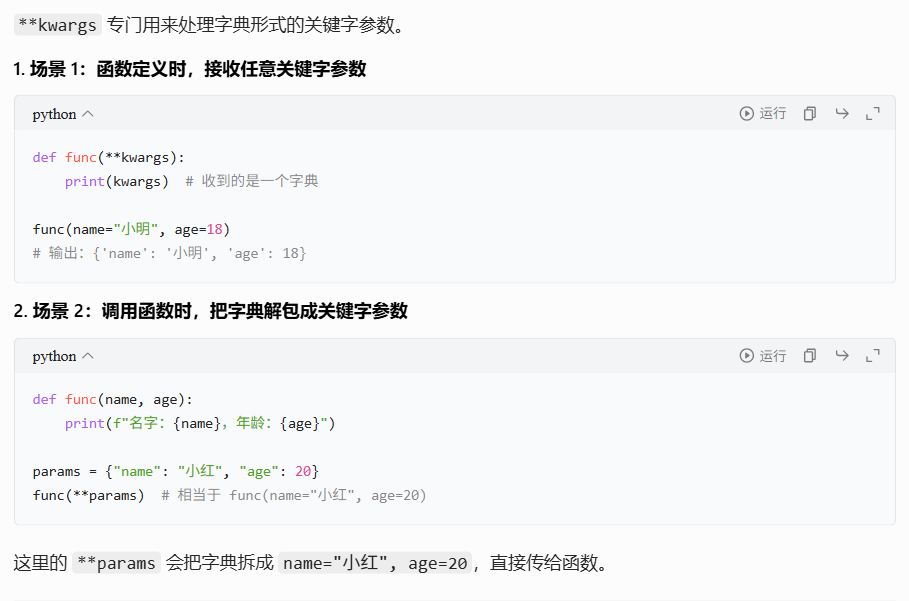

config_kwargs = {k: v for k, v in kwargs.items() if k in config_fields}

其中：items() 是字典（dict）的内置方法，把字典里的所有「键值对」一次性取出来。

item() 这个是单数，他的作用是把只有一个元素的数组/列表，转换成一个值

集合推导式

就是返回的是set集合
my_set = {x for x in [1, 2, 2, 3, 4, 4, 5] if x > 2}

enumerate

enumerate 是 Python 里一个超常用、超好用的内置函数，专门用来「遍历序列时，同时拿到索引和元素」

enumerate 就是给你要遍历的东西，自动加上序号，让你不用自己写 i = 0; i += 1 来计数。

常用数据结构对应表

  1. list 列表 = C++ vector 动态数组
  2. tuple 元组 = 只读不可变数组
  3. dict 字典 = 哈希表 unordered_map
  4. deque 双向队列 = 双向链表
  5. set 集合 = 哈希集合 unordered_set
    • 自动去重、判断成员超快
s = {1,2,3}
  1. frozenset 不可变集合
    • 不能增删，可当字典 key
  2. heapq 小顶堆 = 优先队列 priority_queue
    • 用来做 TopK、排序、任务优先级
  3. collections.defaultdict
    • 带默认值字典，避免键不存在报错
  4. collections.OrderedDict
    • 有序字典（3.7+dict 本身也有序）
  5. collections.Counter
    • 计数统计神器，统计列表 / 字符串元素频次
  6. collections.namedtuple
    • 命名元组，轻量级结构体
  7. array.array
    • 纯同类型紧凑数组，比 list 省内存
  8. bisect 有序数组
    • 维持列表有序，二分查找插入

最简用途速记

  • 存有序可改数据 → list
  • 固定不变数据 → tuple
  • 键值查找 → dict
  • 头尾快速增删 → deque
  • 去重、判存在 → set
  • 排序优先取最值 → heapq
  • 统计次数 → Counter
  • 轻量结构体 → namedtuple

序列化pickle

pickle 序列化

# model_runner.py
import pickle
data = pickle.dumps([method_name, *args])   # 对象 → 字节
method_name, *args = pickle.loads(data)      # 字节 → 对象

通常不仅仅是为了“保存到文件”，更多是为了“跨进程通信”。

  • 序列化 (dumps)：把内存中复杂的对象（比如列表、字典、甚至你自定义的类实例）“拍扁”成一串字节流（Binary）。
  • 反序列化 (loads)：把这串字节流重新“吹气”膨胀，恢复成内存中一模一样的对象。

1. 一般用在进程间通信上：IPC
大模型推理通常是多卡的。主进程（Master）负责分配任务，工作进程（Worker/GPU）负责计算

  • 主进程把要执行的 method_name 和 args 用 pickle.dumps 变成字节，通过网络或管道（Pipe）发给 GPU 进程。

  • GPU 进程收到后用 pickle.loads 还原，然后执行对应的函数

2. 分布式对象传输
分布式训练或推理（Ray 框架或 Torch Distributed），对象需要在不同的物理机器之间传输。由于网线里只能传二进制数据，pickle 就充当了“打包员”

3. 保存模型状态/检查点 (Checkpoint)
当你训练了一个模型，或者计算出了一些复杂的特征向量（Embeddings），你可以把它们 pickle.dump 到磁盘上。下次启动程序，直接 load 回来，不需要重新计算

pickle序列化的api

  • dumps → 转字节（内存）
  • loads → 从字节恢复
  • dump → 存文件
  • load → 读文件
import pickle


data = {"name":"liangji", "age":18}
byte_data = pickle.dumps(data)
with open("data.pkl", "wb") as f:
    pickle.dump(data, f)


restore_data = pickle.loads(byte_data)
print(restore_data)

with open("data.pkl", 'rb') as f:
    loaded_data = pickle.load(f)

print(loaded_data)

320

星号解包

符号 名字 作用
* 单星号 解包位置参数（列表 / 元组 / 可迭代对象）
** 双星号 解包关键字参数（字典）

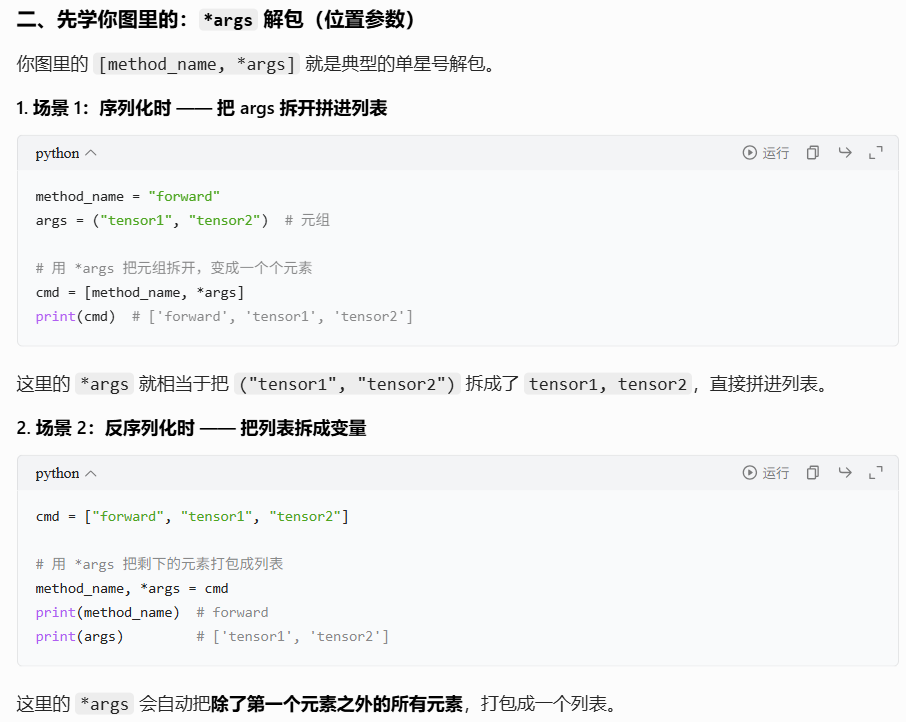

列表，元组/可迭代对象 + * 是拆分成多个对象
514、

**双星号解包，关键字参数《-》字典的类型转换

字典 + ** 拆分成关键字

def func(*args, **kwargs):
    print(args) #(1, 2, 3)
    print(kwargs) #{'name': 'liangji', 'age': 18}


func(1,2,3, name="liangji",age=18)


@classmethon 和 @staticmethod

装饰器 自动传入的参数 能访问的内容 典型用途
@classmethod cls（类本身） 类的属性、其他类方法 创建实例、工厂方法、修改类属性
@staticmethod 无 类和实例都不能直接访问 与类相关但不需要类信息的工具函数
class Person:
    species = "人类"  # 类属性

    def __init__(self, name):
        self.name = name

    # 1. 类方法：带 cls 参数
    @classmethod
    def create_from_dict(cls, data):
        # cls 就是 Person 这个类本身
        return cls(data["name"])  # 用类创建实例

    # 2. 静态方法：不带任何特殊参数
    @staticmethod
    def is_adult(age):
        # 纯工具函数，和 Person 类本身无关
        return age >= 18


# 测试
if __name__ == "__main__":
    # 用类方法创建实例
    p1 = Person.create_from_dict({"name": "小明"})
    print(p1.name)  # 小明

    # 用静态方法判断年龄
    print(Person.is_adult(20))  # True

什么时候用 @classmethod？

  • 你需要在方法里创建这个类的实例（比如工厂模式）
  • 你需要修改 / 访问类属性（比如统计创建了多少个实例）
  • 你需要调用类的其他方法

什么时候用 @staticmethod？

  • 方法逻辑和类本身完全无关，只是 “名义上属于这个类”
  • 不需要访问类属性，也不需要访问实例属性

断言 assert

“设卡检查”

assert 是一种调试辅助工具。它的逻辑非常简单粗暴：

  • 如果条件为 True：程序继续跑，像什么都没发生一样。
  • 如果条件为 False：程序立即“原地爆炸”（抛出 AssertionError 异常），并停止运行。
语法 含义
assert <条件> 仅检查条件。
assert <条件>, <错误消息> 条件失败时，打印出你写的字符串，方便排查。
性能提示 如果在启动 Python 时使用了 -O（优化模式），断言会被全部忽略。

在 model_runner.py 这种高性能代码中，区分这两种报错很重要：

  • if...raise...：用于处理预期内的错误（比如用户输入了一个不存在的文件名）。即使发布了，也要保留。
  • assert：用于捕捉程序内部的逻辑错误（开发者认为“这绝对不可能发生”的情况）。它主要在开发和测试阶段起作用。

整体推理架构梳理

┌──────────────────────────────────────────────┐
│ nano-vllm                                    │  ← 你写的
│ 调度器 / BlockManager / 模型结构               │
├──────────────────────────────────────────────┤
│ PyTorch (torch.*)                             │  ← Python 深度学习框架
│ F.linear / nn.Module / tensor 操作            │
│ torch.cuda.CUDAGraph / dist.all_reduce         │
├──────────────────────────────────────────────┤
│ ATen + Torch Inductor                         │  ← PyTorch 的 C++ 后端
│ PyTorch 内部算子实现 + codegen                 │
├──────────────┬───────────────────────────────┤
│ FlashAttention  │ Triton                      │  ← 自定义 CUDA kernel(算子)
│ (预编译的 CUDA)  │ (DSL -> CUDA kernel)        │
├──────────────┴───────────────────────────────┤
│ CUDA Runtime API                              │  ← 你问的"cuda运行时库"
│ cudaMalloc / cudaMemcpy / cudaGraphLaunch     │
│ cublas / cudnn / nccl                         │
├──────────────────────────────────────────────┤
│ CUDA Driver API                               │  ← 驱动层
│ cuCtxCreate / cuModuleLoad / cuLaunchKernel   │
├──────────────────────────────────────────────┤
│ GPU (硬件)                                     │
└──────────────────────────────────────────────┘

  • 前缀缓存prefix cache
  • chunked prefill (scheduler)
    • 仅支持等待队列中第一个seq的chunked
  • CUDA Graph
  • FlashAttention
  • continuous batching
    • 443
  • 张量并行
  • pagedattention
    • block_table作为页表，写入位置作为slot, blockmanager作为操作系统，kvcache是具体的物理内存，所以底层具体写入物理内存，用的是FlashAttention, 而页表管理则是靠blockmanager

分模块解析

sequence

//一个序列，prompt提示，请求
/*
所以，一个sequence对象，本质上，代表着一个session对话的完整过程。
*/
class sequence{
private:
	int block_size = 256; //一块物理内存（一页）容纳256个token
	//TODO: counter, 全局计数器

public:
	/*整体序列的信息*/
	int seq_id; //该prompt的唯一id
	SequenceStatus status; //该条prompt的状态

	/*具体token*/
	int token_ids[]; //具体的token ID 的数组
	int last_token; //最后一个token的ID

	/*数量信息*/
	int num_tokens; //当前的token数量
	int num_prompt_tokens; //提示词部分的token数量
	int num_cached_tokens; //已经计算KVcache的token
	int num_scheduled_tokens; //本轮step准备处理的token数（prompt）

	/*计算过程信息*/
	bool is_prefill; //是否已经预填充
	Block block_table[]; //block列表，存放计算过程中的KVcache

	/*模型回归结果的约束*/
	int temperature; //指定采样程度
	int max_tokens; //指定序列的最大输出长度
	int ignore_eos; //指定是否忽略结束符填充




}

blockmanager

block里面存放序列的tokens，主要用于计算前缀cache

//定义一个block内存页，存放KVcache
class Block{
	int block_id; //block的唯一标识符
	int ref_count; //引用这个block的sequence的数量，用于前缀缓存prefill cache
	int hash; //该block的快速校验身份
	int token_ids[]; //实际存储的token ID们，占用的内存。


	void update(); //更新这个block的内容
	void reset(); //清空这个block的内存

}

BlockManager用于管理空闲Block内存的分配与回收

负责管理所有的block的申请与回收
class BlockManager{
	/*全局信息*/
	int block_size; //每个block容纳多少token数
	Block blocks[]; //一口气申请num_blocks个block个内存。
	dict hash_to_block_id; //创建通过hash值快速找到block的字典查询方法

	/*两条链表*/
	Block* free_block_ids; //空闲block双向队列(链表)
	Block* used_block_ids; //占用block集合




	//构造函数
	BlockManager(){
		//
	}

	int _allocate_block();//分配一个空闲block
	void _deallocate_block();//回收一个block

	int can_allocate(sequence); //判断是否能分配block给sequence
	void allocate(sequence);//给一个sequence分配block
}

scheduler


//调度器，负责提供下一个token
class Scheduler{
	int max_num_seqs; //每个step最多处理多少序列
	int max_num_batched_tokens; //每个step处理最多多少token
	int eos; //终止符token ID
	int block_size; //KVcache的块大小
	Sequence* waiting; //等待任务队列
	Sequence* running; //运行任务队列


	void add(Sequence); //增加一个任务

	(Sequence*, bool) schedule();//调度工作

	void preempt(Sequence);//紧急淘汰运行中的任务到等待队列
	void postprocess(Sequence*)//后处理，把模型的输出token加入对应的任务。



}

model_runner

//负责执行模型推理的前向传播
class Model_runner{
	void config;//指定的该模型的运行配置
	int block_size;//KVcache的每个页的大小=256

	bool enforce_eager;//是否开启CUDA Graph
	int world_size; //张量并行的并行通道数=GPU数量
	int rank; //当前GPU编号
	SIGNAL event; //多进程同步信号

	self.model; //用算子组成的模型，已经加载好了权重
	Samper samper;//采样器，负责选择具体的预测token


	void capture_cudagraph();//截取完整的CUDAkernel序列，固化为可以重放的graph，省略每次kernel launch的开销。
	void allocate_kv_cache();//显存分配，根据剩余显存，动态计算能存放多少个block,并把显存分给对应的model的各层
	int run_model();//运行一次模型推理，得到预测的token
	int run(); //实际完成整个链路，预填充，run_model, 采样

}

LLMEngine

class LLMEngine(){
	ps[]; //张量并行的工作进程列表
	event[]; //每个子进程的event，用于协调TP的同步
	moder_runner; //定义一个rank0 显卡的moder_runner，主进程中持有
	tokenizer; //分词器，text - token_id 的转换
	scheduler; //调度器，

}
