stm32 dma
stm32 dma
dma介绍
DMA，全称为：Direct Memory Access，即直接存储器访问
DMA 传输方式无需 CPU 直接控制传输，也没有中断处理方式那样保留现场和恢复现场的过程
通过硬件为 RAM 与 I/O 设备开辟一条直接传送数据的通路，能使 CPU 的效率大为提高
dma资源
STM32F103 内部有 2 个 DMA 控制器(DMA2 仅存大容量产品中)。
DMA1有7个通道DMA2有5个通道
每个通道专门用来管理来自于一个或多个外设对存储器访问的请求。
还有一个仲裁器来协调各个 DMA 请求的优先权
dma特性
DMA 有以下一些特性：
- 每个通道都直接连接
专用的硬件 DMA 请求，每个通道都同样支持软件触发。这些功能通过软件来配置。 - 在七个请求间的优先权可以通过软件编程设置(共有四级：很高、高、中等和低)，假如在相等优先权时由硬件决定(请求 0 优先于请求 1，依此类推)。
- 独立的源和目标数据区的传输宽度(字节、半字、全字)，模拟打包和拆包的过程。源和目标地址必须按数据传输宽度对齐。
- 支持循环的缓冲器管理。
- 每个通道都有 3 个事件标志(DMA 半传输，DMA 传输完成和 DMA 传输出错), 这 3 个事件标志逻辑或成为一个单独的中断请求。
- 存储器和存储器间的传输。
- 外设和存储器，存储器和外设的传输。
- 闪存、SRAM、外设的 SRAM、APB1、APB2 和 AHB 外设均可作为访问的源和目标。
- 可编程的数据传输数目：最大为 65536。

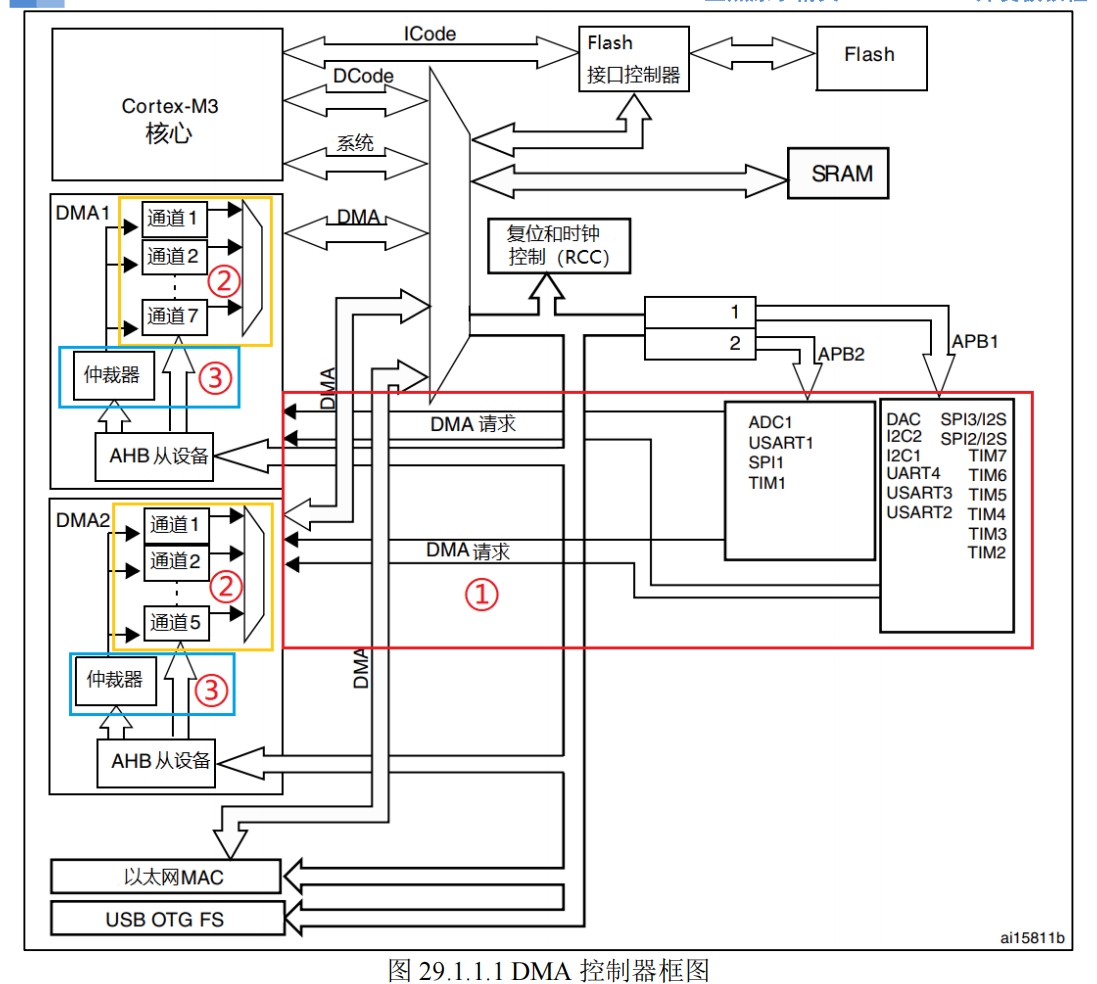

框图
第一部分 DMA 请求
如果外设想要通过 DMA 来传输数据，必须
- 先给 DMA 控制器发送
DMA 请求， - DMA 收到请求信号之后，控制器会
给外设一个应答信号 - 当外设应答后且 DMA 控制器收到应答信号之后，
- 会启动 DMA 的传输，直到传输完毕
STM32F103 共有 DMA1 和 DMA2 两个控制器，DMA1 有 7 个通道，DMA2 有 5 个通道

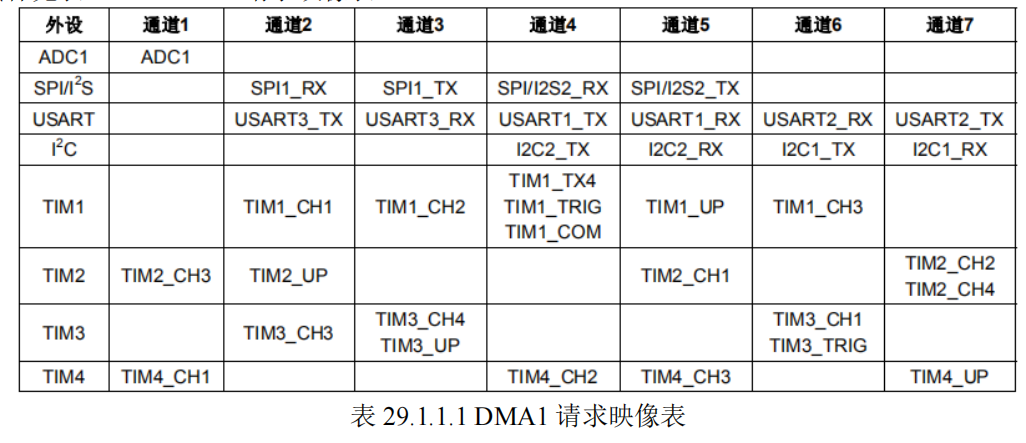

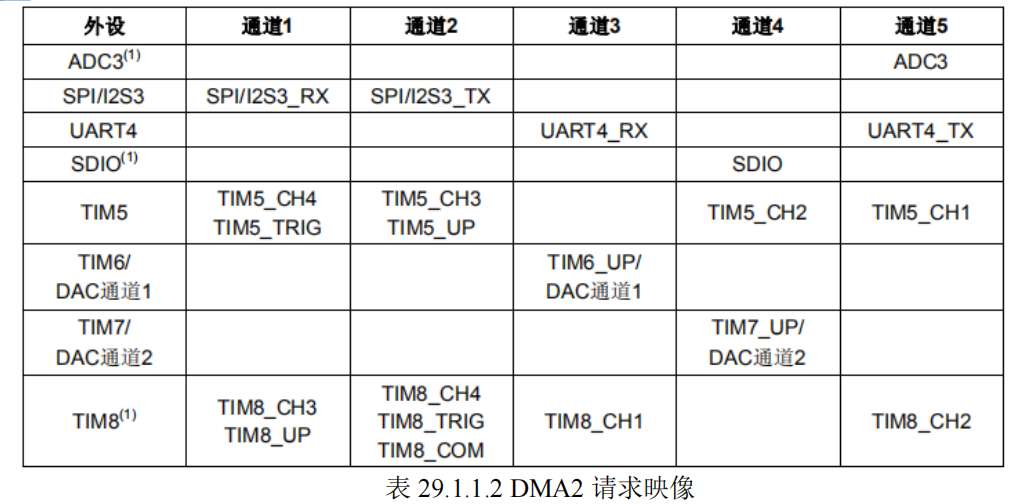

不同的 DMA 控制器的通道对应着不同的外设请求，这决定了我们在软件编程上该怎么设置
第二部分 通道
DMA 具有 12 个独立可编程的通道，其中 DMA1 有 7 个通道，DMA2 有 5 个通道，每个通道对应不同的外设的 DMA 请求。虽然每个通道可以接收多个外设的请求，但是同一时间只能接收一个，不能同时接收多个。
第三部分 仲裁器
当发生多个 DMA 通道请求时，就意味着有先后响应处理的顺序问题，这个就由仲裁器管理。
仲裁器管理 DMA 通道请求分为两个阶段。
- 第一阶段属于软件阶段，可以在 DMA_CCRx寄存器中设置，有 4 个等级：非常高，高，中和低四个优先级。
- 第二阶段属于硬件阶段，如果两个或以上的 DMA 通道请求设置的优先级一样，则他们优先级取决于通道编号，编号越低优先权越高，比如通道 0 高于通道 1。
在大容量产品和互联型产品中，DMA1 控制器拥有高于 DMA2 控制器的优先级。
寄存器
CR

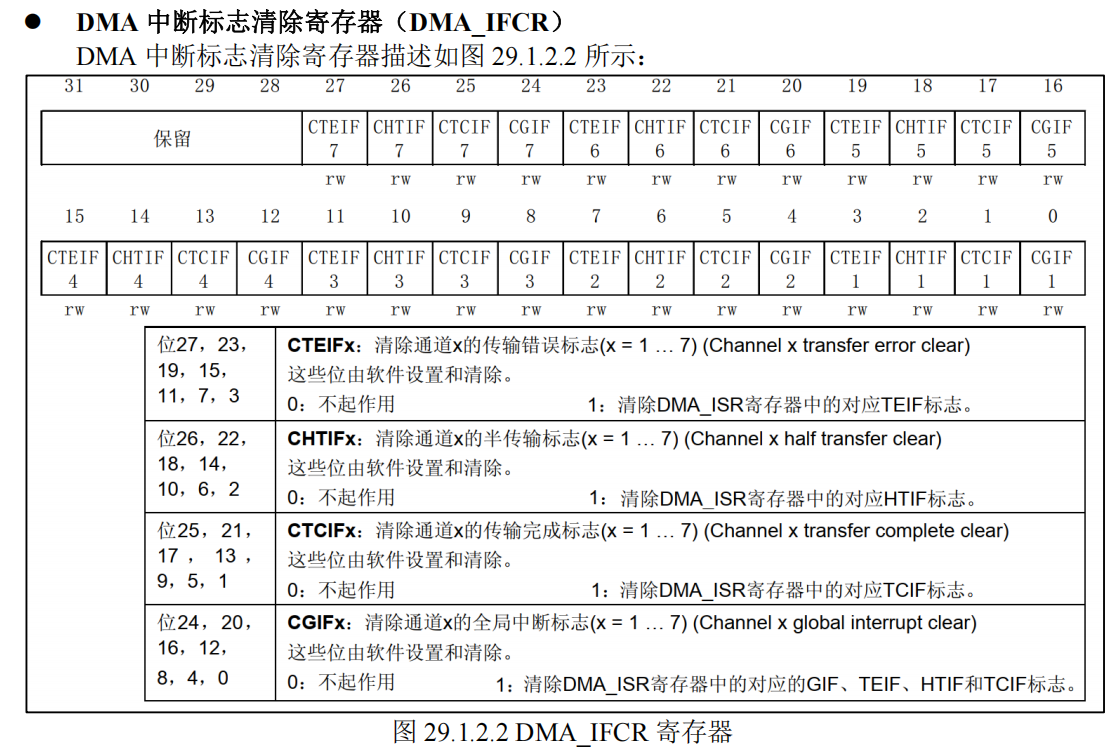

该寄存器是用来清除 DMA_ISR 的对应位的，通过写 0 清除。
在 DMA_ISR 被置位后，我们必须通过向该寄存器对应的位写 0 来清除

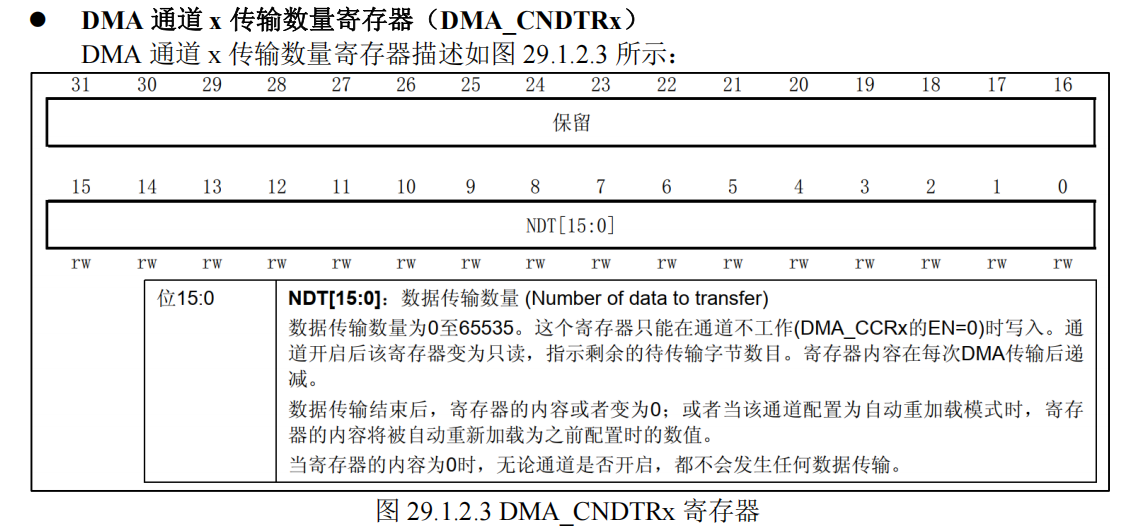

该寄存器控制着 DMA 通道 x 的每次传输所要传输的数据量。其设置范围为 0~65535。并且该寄存器的值随着传输的进行而减少，当该寄存器的值为 0 的时候就代表此次数据传输已经全部发送完成。
所以可以通过
这个寄存器的值来获取当前 DMA 传输的进度

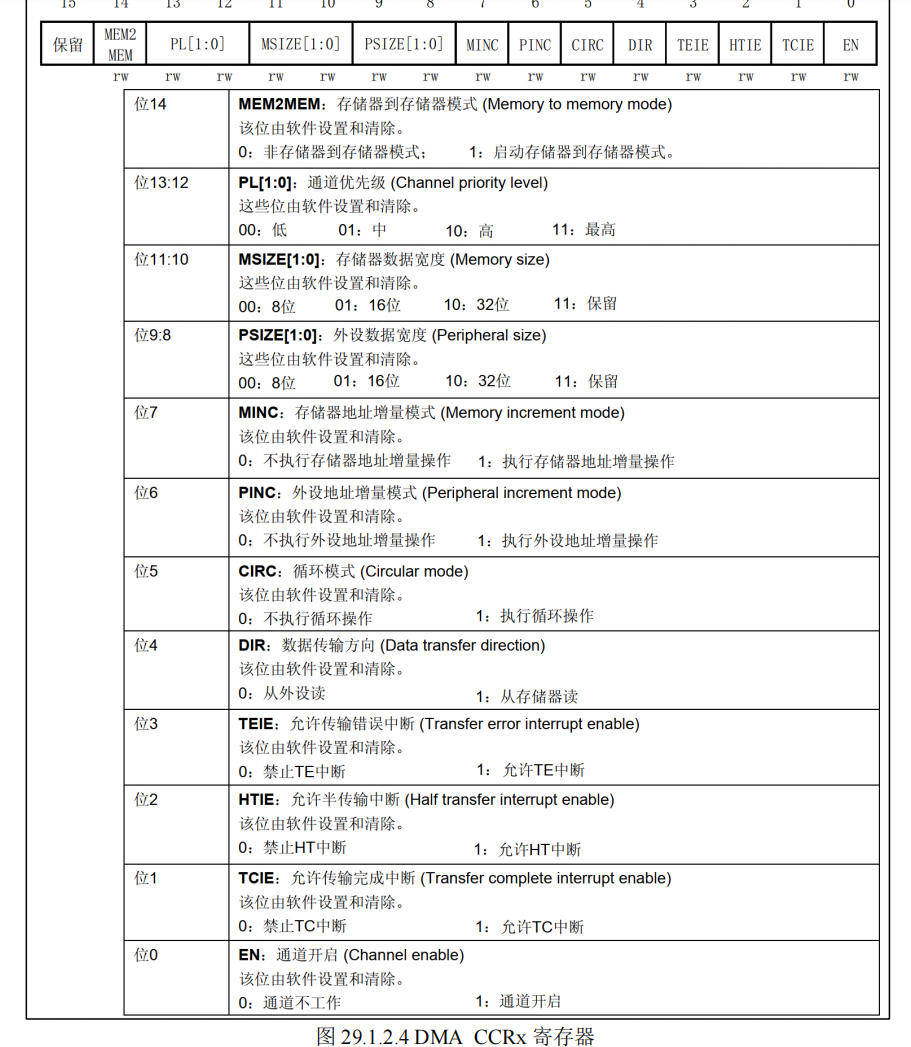

这个就是正经的配置寄存器了
该寄存器控制着 DMA 很多相关信息，包括
- 数据宽度
- 外设及存储器宽度
- 通道优先级、
- 增量模式、
- 传输方向、
- 中断允许、
- 使能等，
DMA_CCRx 是 DMA 传输的核心控制寄存器

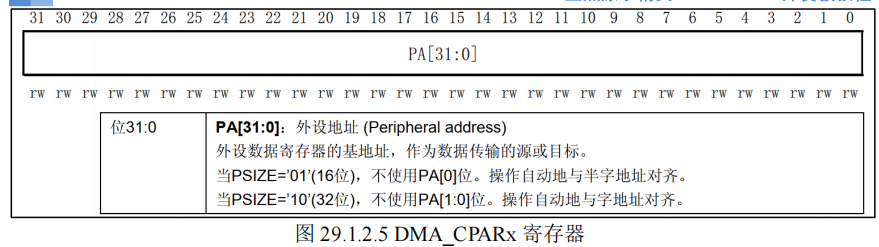

该寄存器是用来存储 STM32 外设的地址，比如我们平常使用串口 1，那么该寄存器必须写入 0x40013804（其实就是&USART1_DR）。其他外设就可以修改成其他对应外设地址就好了
所以，
DMA就是个数据拷贝工，原来我们拷贝数据，需要占用cpu来拷贝（比如从uart->DB中，拷贝一个字节到内存中）
DMA 通道 x 存储器地址寄存器用来存放存储器的地址，该寄存器和DMA_CPARx 差不多，所以就不列出来了。
举个应用的例子，在程序中，我们使用到一个 g_sendbuf [5200]数组来做存
储器，那么我们在 DMA_CMARx 中写入&g_sendbuf(即内存地址) 即可。
DR
无
SR

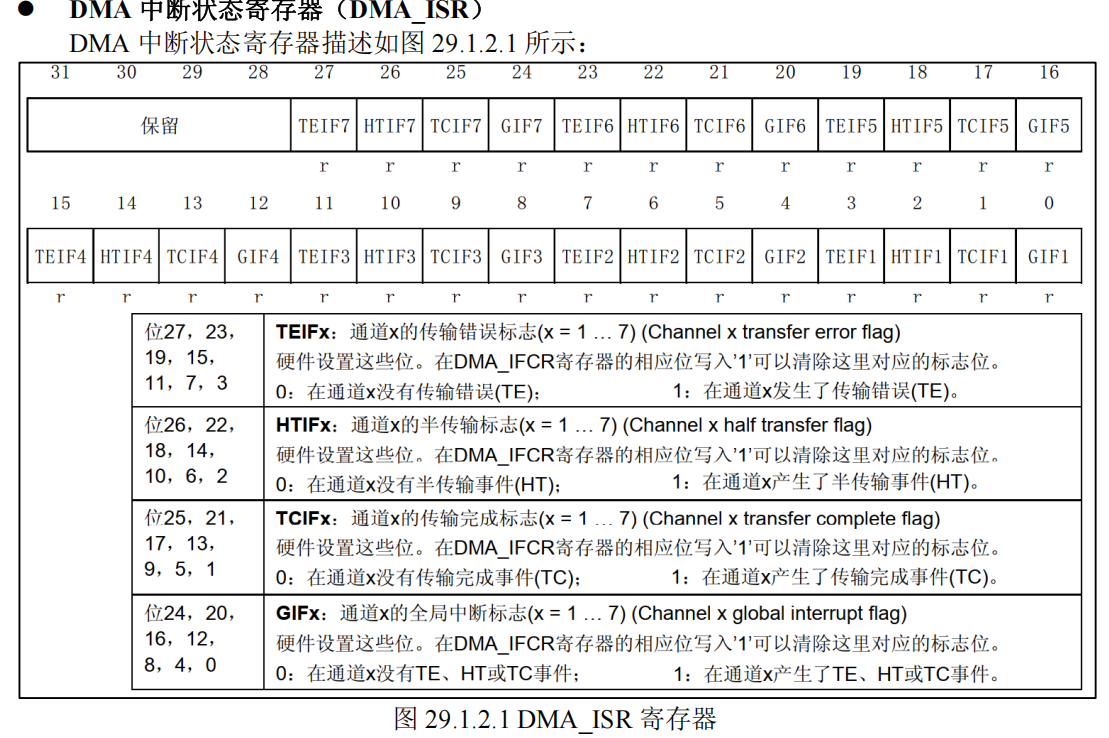

这个就是个中断状态寄存器，可以看出某个通道是否出现了中断，以及处于什么状态
该寄存器是查询当前 DMA 传输的状态，我们常用的是 TCIFx 位，即通道 DMA 传输完成与否的标志。
注意此寄存器为只读寄存器，所以在这些位被置位之后，只能通过其他的操作来清除
实验
实验是用dma来代替cpu拷贝数据到uart1去发送。
这个自己手写了一下bsp的驱动。
需要注意的点：
- 注意观察dma结构体（类对象）的成员变量的类型
- dma对象要和uart使用的外设对象绑定，不绑定，uart那边无法使用dma的方法
因为我们已经初始化好了uart1，所以只要补上dma1的通道4即可。
dma.c
|
main.c
int main(void) |
下面来剖析一下dma驱动，以及串口dma发送驱动具体工作内容
分析
首先看一下hal里面，对dma对象的类定义
/** |
可以看到，一个dma的类对象，里面包含的成员变量有很多，但是我也不知道实际要初始化哪些
如何理解hal库驱动的编写思想
1. 统一的标准：HAL 驱动的“三部曲”
无论是一个简单的 GPIO，还是复杂的网络控制器（ETH），HAL 库的逻辑永远遵循这个流程：
第一步：配置句柄（The Handle）这是你已经掌握的：填充
Instance和Init。这是告诉硬件：“你是谁”以及“你怎么工作”。第二步：硬件底层初始化（The
MSP- MCU Support Package）
这是最容易被忽略但最标准的地方。HAL 库规定：所有的 HAL_XXX_Init 内部都会调用一个空弱函数（__weak）叫HAL_XXX_MspInit。
标准在这里： 凡是涉及跨模块的关联（比如 UART 要用 DMA，或者 GPIO 要用中断），标准做法都是在
MspInit中完成。
你的发现： __HAL_LINKDMA 就应该写在 HAL_UART_MspInit 里面。
- 第三步：启动与关联（The Process/Link）
这就是你提到的“绑定”。在 HAL 的逻辑里，如果 外设 A 需要调用外设 B 来协同工作，那么 A 的句柄里一定有一个指针指向 B。
2. 怎么“预判”哪些变量需要赋值？
当你拿到一个全新的外设结构体时，可以用以下逻辑进行“排查”：
- 看成员名：
凡是带 *hdma… 或者 *h…（指针开头）的，通常是关联对象。它们不会在 Init 函数里自动生成，必须通过 __HAL_LINKDMA 或手动赋值。
凡是带 State、Lock、ErrorCode 的，全是只读。
- 看“协作关系”：
问自己：这个外设是独立工作的吗？
如果是 UART、SPI、I2C 这种需要 DMA 搬运数据的，你立刻就要想到：必然存在一个 Link 动作。
- 看 .c 文件的头部注释（最硬核的标准）：
打开
stm32f1xx_hal_uart.c，看顶部的 How to use this driver。你会发现官方明确写了：
For DMA mode: (##) Configure the UART TX/RX DMA channel 和 (##) Associate the initialized DMA handle to the UART handle。
3. 如果你自己写驱动，该如何设计？
为了让你的驱动看起来像“正规军”，建议模仿 HAL 的这种**“解耦”**设计：
不要在 Init 内部写死关联： 不要让 DMA_Init 去管 UART。
使用“父子”指针： * 如果 A 驱动调用 B 驱动，在 A 的结构体里留一个 void *Parent 或 B_HandleTypedef *pChild。
提供一个宏（类似 LINK）来连接它们。
状态与配置分离： * 用户填写的放在 Init。
驱动运行时的临时变量（如 Counter、Index）放在结构体的根目录下。
以上，应该能对hal编写的驱动，有一个初步的认识了。
下面看看实际hal的工作
hal库驱动的实现
HAL_DMA_Init(),
可以看到，它使用assert_parame进行断言判断，这里也可以看出要初始化实例的那些变量
/** |
可以看到，HAL_DMA_Init(),也仅仅只是配置了基础的功能参数，比如通道优先级，数据宽度，增量模式使能，方向等等。没有中断的使能，也没有开启dma通道
下面看看绑定DMA1_CH4 和uart1_tx
__HAL_LINKDMA(&g_uart1_handle,hdmatx, hdma); |
第一个参数是uart1的句柄地址，参数2是参数名字，参数3是dma的句柄对象。
注意，这个是宏函数，不是函数，所以不用担心临时变量地址问题
里面的内容就是：
- uart1对象的参数2 赋值为 dma的句柄地址
- dma对象的parent指针，指向
至此，dma1 ch4的初始化，就结束了，之后，调用 HAL_UART_Transmit_DMA 来让dma代替cpu读取内存，拷贝到uart_tx 的 db，然后发送出去。
在hal库的uart驱动里面，可以看到这里的注释，有教你如何使用uart串口驱动，以及如何使用dma进行发送接收
The UART HAL driver can be used as follows: |
这里有对dma相关的串口api进行汇总
(#) Non-Blocking mode API's with DMA are : |
下面我们来逐一分析一下
HAL_UART_Transmit_DMA
HAL_StatusTypeDef HAL_UART_Transmit_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size) |
先关注绑定的几个回调函数：
- hdmatx->XferCpltCallback = UART_DMATransmitCplt;
- 指定好uart dma发送完成回调函数
- hdmatx->XferHalfCpltCallback = UART_DMATxHalfCplt;
- 指定好uart dma发送一半完成回调函数
- hdmatx->XferErrorCallback = UART_DMAError;
- 指定好 dma错误 回调函数
- hdmatx->XferAbortCallback = NULL;
- 指定好 dma终止 回调函数
我们先来看看这几个回调函数的内容，因为你后面使能了这几个中断后，就会触发他们的回调
DCD DMA1_Channel4_IRQHandler ; DMA1 Channel 4 |
可以看到，是有DMA1—CH4的中断向量的
下面分别看一下，这些中断的回调函数：
UART_DMATransmitCplt
static void UART_DMATransmitCplt(DMA_HandleTypeDef *hdma) |
可以看到，已经有定义了，然后留了一个 HAL_UART_TxCpltCallback(huart)来让你自己定义
剩下的也都一样。
接下来里面有两个比较重要的，HAL_DMA_Start_IT 和 SET_BIT(huart->Instance->CR3, USART_CR3_DMAT)
HAL_DMA_Start_IT
/** |
总结一下这个函数的内容：
- __HAL_DMA_DISABLE(hdma)
- 设置DMA->CCR的EN位为0
- DMA_SetConfig(hdma, SrcAddress, DstAddress, DataLength)
- 主要就是设置DMA_CH4->CPAR里面，记录下源地址，目的地址（之前只是指定了dma的工作方式，没有具体的任务内容）
- 判断如果指定了传输一半完成的回调函数（确实是已经指定了的）
- __HAL_DMA_ENABLE_IT(hdma, (DMA_IT_TC | DMA_IT_HT | DMA_IT_TE))，就把支持的3个中断全部使能
- __HAL_DMA_ENABLE(hdma)
- 设置DMA->CCR的EN位为1
简单说就是：
- 告诉dma实际要进行拷贝的内存地址
- 开中断
- 使能dmaEN，开始工作
确实如HAL_DMA_Start_IT命名那样，开中断模式开始工作。
接下来分析串口dma发送的最后一句：
SET_BIT(huart->Instance->CR3, USART_CR3_DMAT)
设置的值如下：

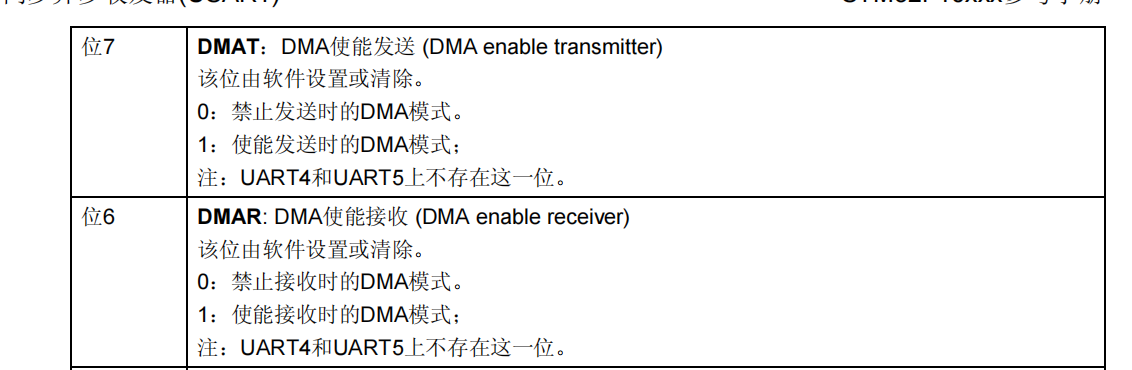

再看看uart的CR3寄存器
可以看到，他就是使能了UART1的CR3的这个DMAT位，串口硬件就可以开始使用DMA进行发送了。
并不是我想的那样，得用软件来告诉串口怎么用dma，人家串口硬件已经支持dma了，你直接使能，他就知道用这个来发送了。
对比一下原来，串口单独发送的场景，还记得吗：
- 阻塞发送：
- 真的让cpu在while里面，不停的拷贝字节到uart1->DB
- 非阻塞发送
- HAL_UART_Transmit_IT里面，只是使能了发送空中断。
所以，所谓的驱动，只是用来开启硬件原本就有的功能，不是让你用软件来实现原本硬件没有的功能
至此，串口的DMA发送，就已经分析完毕了。
那为什么我在main.c里面，指定串口传输完成回调函数，但是没有进入这个回调函数呢？
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart) |
原因在于，之前，HAL_UART_Transmit_DMA里面，指定了dma的回调函数，然后确实是打开了dma的3个中断。但是没有使能串口的中断。
所以当dma完成传输后，会先进入dma的XferCpltCallback回调函数，也就是UART_DMATransmitCplt.
HAL_StatusTypeDef HAL_UART_Transmit_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size) |
UART_DMATransmitCplt里面，你看注释，发现，如果我们的dma使用的是normal模式，则会使能串口传输完成中断，而不是进入你实现的HAL_UART_TxCpltCallback(huart);
static void UART_DMATransmitCplt(DMA_HandleTypeDef *hdma) |
所以，最终触发的逻辑是：dma完成中断->dma完成回调->使能串口传输完成中断->串口传输完成回调
但是我如果实现了串口的接收中断回调函数，发现还是没有进入，所以得需要进入看看串口的中断回调函数具体干了些什么：
void HAL_UART_IRQHandler(UART_HandleTypeDef *huart) |
终于发现问题了，因为串口中断的触发，需要dma的中断的触发，这就需要NVIC都要打开各自的中断使能，这样才能响应。
所以最终需要在DMA1_Init()里面，在初始化完成dma1ch4, 绑定完uart1后，需要使能NVIC中断。
所以涉及的外设（你忘记总结了）：
- DMA1_CH4
- UART1
- NVIC(dma + uart)
所以，最后，总结一下修改的代码：dma.c
|
main.c
|
如果开启了dma按照循环模式进行发送，那么之后，如果在主程序中printf，就会让cpu一直while循环等待uart tx 的 SR寄存器发送完成。结果就一直卡在这里。
所以我想问问，如果开启dma循环模式后，就没有办法释放dma对uart tx的控制权吗，cpu永远也无法等到可以发送吗?
答案是是的
在循环模式下，DMA 处于“永远在线”状态。只要串口的发送缓冲区空了（TXE 置位），DMA 硬件就会立刻检测到并把内存里的下一个字节塞进串口。
多个打印源（环形缓冲区）
所以当有多个打印输出源的时候，最佳的做法是：
软件环形缓冲区（最高级）
不直接使用 HAL 的 Transmit。
建立一个足够大的全局数组作为环形缓冲区。
printf 只管把数据往缓冲区里写（通过 sprintf）。
DMA 在 Normal 模式下，每次只负责把缓冲区里的现有数据发出去。
发送完成后，在回调函数里检查缓冲区是否还有新数据，如果有，继续发。
dma + uart （最高效接收方案）
简单的“字节中断接收”在处理高频、大量数据时会让 CPU 疲于奔命
而 DMA + uart空闲中断（IDLE） 的组合则是嵌入式开发中处理不定长数据的“黄金标准”
* @param __INTERRUPT__ specifies the UART interrupt source to enable. |
核心矛盾：DMA 的“盲目性” vs. 数据的“随机性”
DMA 的本性：DMA 像是一个只管搬运的苦力。你告诉它“搬 100 个字节”，它就乖乖搬 100 个。只有当搬满 100 个时，它才会通过中断告诉你“我干完了”。
不定长数据的挑战：如果对方只发了 20 个字节就停了，DMA 还在傻傻地等剩下的 80 个。这时候 CPU 如果不去干预，数据就会一直躺在缓冲区里，你的程序也就无法处理这 20 个字节。
因为本质上，我们指定dma接收，发送，都是定长，收满，发满，才能触发dma传输完成中断
解决方案：IDLE（串口空闲中断）
为了解决这个问题，STM32 硬件提供了一个非常有用的特性：IDLE 线检测。
原理：当串口接收总线在接收完最后一个数据后，如果持续出现一个字节的时间没有数据信号，硬件会自动将 USART_SR 寄存器中的 IDLE 位置 1。
作用：它相当于给 DMA 搬运工配了一个“监工”。如果数据流断了（代表一帧数据发完了），IDLE 中断就会触发，叫醒 CPU 来收货。
实现方案：
“DMA + IDLE” 的工作流程这是面试中需要答出的标准流程：
初始化：配置串口 DMA 接收为 Normal 模式，设置一个足够大的缓冲区（比如 100 字节），并开启串口的 IDLE 中断。数据传输：数据开始发送，DMA 自动将数据从串口寄存器搬运到内存缓冲区。此时 CPU 完全不参与。触发中断：对方发送了 30 个字节后停止。串口检测到线路空闲，触发 IDLE 中断。计算长度：- 在 IDLE 中断服务函数中，CPU 停止 DMA 传输。
- 关键点：读取 DMA 寄存器中的 CNDTR（当前要传输的数目）。
- 计算公式：$接收长度 = 总缓冲区大小 - CNDTR$。
数据处理：根据计算出的长度处理缓冲区数据。重启：清除 IDLE 标志位，重置 DMA 计数器，开启下一次接收
3种接收不定长数据的情况
假设dma缓冲区，接收定长100字节
- 正常情况（接收数据，有间隔，第一帧10字节，隔了一会，第二帧20字节）
- 使用IDLE空闲中断来接收。
- 粘包情况（两帧间隔太短，触发不了IDLE中断）
- 软件协议帧封装
- 溢出情况（接收的数据源源不断，又很紧凑，cpu总是要等dma收满才能进行处理，容易出现数据覆盖和cpu等待）
- TC + HC 中断，形成双缓冲区。HC触发，前50个字节满了，cpu读前半段内存，dma接着写后半段内存。TC触发，后50个字节满，cpu读后半段，DMA接着写前半段。
情景分析：
高速、流数据型（如 921600 波特率以上，传感器每秒发几百次数据）
在高频采样中，总线几乎是满载的，字节间的空隙极短，IDLE 很难稳定触发。这时候，必须使用“HT + TC + 协议解析”的组合。
请你详细解释一下这个场景，DMA要循环模式是吗，就是不能由CPU来控制了，这样的话，一旦触发HC，CPU在hc中断里面，立刻迅速把前半段缓冲区拷贝出来，放到外面处理，此时DMA还在写后半段，触发TC中断，cpu在中断中立刻把后半段缓冲区拷贝出来，DMA此时在写前半段，是吗？
答案：
- DMA必须是循环模式
- 在高频（$921600 \text{ bps}$）下，关闭和重启 DMA 的那几个微秒时间差，就足以丢失几个字节的数据
循环模式：就像一个永不停歇的传送带。DMA 硬件自动回环，不需要 CPU 介入。CPU 的角色：不再是“指挥官”，而是“搬运工”。它只需要根据 HT（半满）和 TC（全满）这两个信号，在传送带的不同位置“卸货”。
- 速度竞赛：CPU 拷贝 vs. DMA 写入
- 你担心的“
CPU 拷贝速度”问题，我们可以通过简单的数学计算来打消顾虑。DMA 写入速度（以 $921600 \text{ bps}$ 为例）：串口是串行传输，每秒约 $92160 \text{ 字节}$。意味着每接收1 个字节大约需要10.8 微秒($\mu s$)。CPU 拷贝速度（以 STM32F1 72MHz 为例）：CPU 使用 memcpy 是并行总线操作。拷贝1 个字节只需要几个时钟周期（纳秒级）。
- 结论：CPU 拷贝 $50 \text{ 字节}$ 可能只需要 $1 \text{-} 2 \mu s$，而 DMA 写满剩下的 $50 \text{ 字节}$ 需要大约 $540 \mu s$。CPU 的拷贝速度远超 DMA 的写入速度，这是方案成立的基础。
- 处理和存储太慢怎么办？
- （核心架构设计）这是最关键的问题。
- 如果你的 TCN 模型推理或
SD 卡存储需要 $5 \text{ ms}$，而 DMA 每 $1 \text{ ms}$ 就填满一半缓冲区，直接在中断里处理肯定会炸掉（覆盖）。 解决方案：构建“二级缓冲区”架构（生产者-消费者模型）你不能在 HT/TC 中断里做任何“重体力活”。中断里只做一件极其简单的事：把数据丢进队列（Queue）。
- 如果你的 TCN 模型推理或
推荐的架构流程：
一级缓存（DMA Ring Buffer）：- 设置为 $100 \text{ 字节}$。
- HT 中断触发：memcpy 前 $50 \text{ 字节}$ 到二级缓冲区。
- TC 中断触发：memcpy 后 $50 \text{ 字节}$ 到二级缓冲区。
二级缓存（软件大队列/Ring Buffer）：- 这是一个由软件维护的、大得多的数组（比如 $2048 \text{ 字节}$）。
- 中断里的 memcpy 只是把数据搬到这里，并更新“写指针”。
主任务（消费者）：- 在 while(1) 或 RTOS 任务中，不断检查二级缓存的“读指针”。
- 协议解析：在这里寻找帧头帧尾。
- 算法处理：在这里跑你的 TCN 模型或进行数据存储。
这样设计的好处：
- 削峰填谷：即使某次算法处理慢了（比如耗时 $2 \text{ ms}$），只要二级缓存足够大，它就能把这段时间内 DMA 产生的多帧数据“存”起来，等 CPU 忙完了再一口气处理掉，不会丢失任何数据。
总结你的逻辑
粘包：靠**二级缓存中的协议解析（帧头帧尾）**解决。
溢出：靠HT + TC 双缓冲保证硬件级不覆盖。
处理慢：靠更大的二级软件缓冲区 + 异步处理任务来缓冲压力。
在这种模式下，IDLE 中断反而成了“锦上添花”：如果数据流突然断了（对方停止发送），IDLE 中断能强行把当前还没填满半个缓冲区的那一丁点残余数据给“掏”出来处理。
dma + uart （最高效发送方案）
前面讲了uart的接收，如何高效的实现。现在来分析，如果是发送，要如何实现高效的发送？
下面先解释几个概念：
- Cache 一致性
简单来说，这是CPU 看到的”和“DMA 看到的不一致导致的问题。
Cache 的存在：CPU 频率很高（比如 $72 \text{ MHz}$ 甚至 $480 \text{ MHz}$），但访问 SRAM 相对较慢。为了提速，CPU 内部有一个小而快的缓存（Cache）。CPU 读写数据时，会先在 Cache 里折腾，不一定立刻同步到 SRAM。DMA 的视角：DMA 是一个“外行”，它直接访问 SRAM，看不见 CPU 的 Cache。冲突场景：- CPU 往 Buffer A 写了数据（其实只写到了 Cache 里）。
- CPU 告诉 DMA：“去 SRAM 的 Buffer A 搬数据发出去”。
- DMA 去了，但 SRAM 里的数据还是旧的。
- 结果：串口发出去的是一堆乱码或旧数据。
注意：你目前使用的 STM32F1 (Cortex-M3) 架构比较基础，没有 D-Cache（数据缓存），所以你感受不到这个问题。但如果你以后接触 STM32H7 (Cortex-M7) 或 Linux 驱动开发，这就是必须要处理的头等大事（需要调用 SCB_CleanDCache() 强制同步）。
- 既然已经用了 HC/TC 乒乓机制，为什么还要锁？
你设计的“HC 写前半段，TC 写后半段”在理论上非常完美，但它有一个前提：系统必须是绝对实时且单任务的。
在真实的多任务环境（比如 FreeRTOS）中，锁的作用是处理以下两种意外：
- A. 任务竞争（多个生产者）
如果你的系统里有 Task_Sensor 和 Task_Log 都要发串口。
Task_Sensor 正在往前半段写，写到一半，被优先级更高的 Task_Log 抢占了。
Task_Log 也往里面写。
结果：数据乱套了。这时候需要一个 Mutex（互斥锁） 确保同一时间只有一个任务能操作缓冲区。
- B. “生产”慢于“消费”（溢出风险）
虽然你算过 CPU 拷贝比 DMA 快，但如果 CPU 被一个极其耗时的计算任务（比如你的 TCN 模型推理）卡住了：
DMA 发完了后半段（触发 TC），转头开始发前半段。
但此时 CPU 还没写完前半段！
结果：DMA 把写了一半的残缺数据发了出去。
锁的作用：这时候需要一个 Semaphore（信号量）。DMA 发完一半后，必须等待 CPU 的“写完”信号；CPU 写完一半后，也得检查 DMA 是否已经腾出了位置。
- “零拷贝”如何在这个基础上实现？
你之前理解的“双缓冲”可能还是：传感器 -> 临时变量 -> memcpy 到 BufferA。这多了一次 memcpy。
真正的零拷贝方案：
不需要中间变量，直接让算法/传感器驱动在 DMA 缓冲区内原地生产。
获取地址：算法询问缓冲区管理器：“我现在可以往哪写？”
直接写入：管理器返回 BufferA 的起始地址。算法直接执行：p_buffer[0] = ADC_Value;
标记完成：算法写完后，告诉 DMA 搬运长度。
在这个过程中，数据从寄存器/计算结果出来后，只经过一次赋值就到了 DMA 准备发送的位置，没有任何冗余的内存移动。
总结：
如果要用dma+uart来进行发送的最佳方案是：
锁 + 零拷贝 + 双缓冲的最终形态
我们可以用 FreeRTOS 的逻辑来构建这个系统
struct { |
发送流程（零拷贝版）：
Take Mutex：xSemaphoreTake(xLock)（确保没有其他任务在发）(只有我能写)。
获取指针：target_ptr = TX_System.buffer[TX_System.active_idx]。
原地生产：sprintf(target_ptr, “Data:%d”, value);（直接写进 DMA 区）。
启动发送：调用 HAL_UART_Transmit_DMA。
等待完成：xSemaphoreTake(xSem)（任务阻塞，不占 CPU，等待 TC 中断唤醒）。
切换索引：active_idx = !active_idx。
Give Mutex：xSemaphoreGive(xLock)。
总结
1. 数据接收 (RX)：追求“万无一失”
你的逻辑核心是：硬件搬运 + 逻辑分包 + 异步处理。
HC/TC 双缓冲区（乒乓缓冲）：解决**“溢出”**。DMA 在写后半段时，CPU 处理前半段，反之亦然，实现 100% 的总线占空比。IDLE 中断：解决**“不定长”**。它是数据的“监工”，一旦对方发完停下了，立刻通知 CPU 别等了，赶紧收货。二级缓存队列（Ring Buffer）：解决**“处理慢”**。中断只负责“扔进筐里”，耗时的协议解析和算法（如扭矩估算）放到主循环或低优先级任务里慢慢跑。
2. 数据发送 (TX)：追求“极致效率”
你的逻辑核心是：并发竞争控制 + 消除内存拷贝。
锁（Mutex/Semaphore）：解决冲突。确保在多任务（FreeRTOS）环境下，不会有两个任务同时抢占同一个 DMA 通道，避免数据乱序。零拷贝（原地生产）：解决CPU 损耗。数据直接在 DMA 能够触及的缓冲区里通过 sprintf 或结构体赋值产生，省去了从“用户缓存”搬运到“发送缓存”的 memcpy 耗时。双缓冲区/发送队列：解决等待延迟。在发 A 包的时候，CPU 已经在准备 B 包，发送过程永不停歇。
