imx6ull led驱动

发表于 2026-03-01 更新于 2026-06-14 分类于学习笔记，嵌入式， LINUX

led 驱动开发
- linux下驱动led的原理
- 关于驱动程序开头的头文件

led 驱动开发

之前我们创建一个虚拟的chrdevbase字符设备，然后基于这个，写了一个驱动。现在要开始做实际的点灯linux驱动

linux下驱动led的原理

Linux 下的任何外设驱动，最终都是要配置相应的硬件寄存器

所以这一节的 LED 灯驱动最终也是对 I.MX6ULL 的 IO 口进行配置，与裸机实验不同的是，在 Linux 下编写驱动要符合 Linux的驱动框架

硬件资源

GPIO1_IO03

地址映射

这里说的就是linux是操作系统，需要用mmu + 虚拟地址来保证每个进程都有独立的地址空间。

我的理解mmu的用途1：每个用户进程能够访问的地址都是虚拟地址，必须经过mmu来通过页表，映射到实际的物理地址上。

所以如果你要访问外设基地址(物理地址)，是不能够直接访问的，必须要经过mmu来计算得到实际的物理地址。

可是这里我有疑问，mmu，虚拟地址，驱动不是工作在内核空间吗，为何还需要mmu在我的理解里面，内核进程可以直接访问物理地址的。

原因如下：

为什么驱动处于内核态，依然要mmu才能访问物理地址？

我现在对mmu的认识有两个：

用户空间的进程，每个进程独享一个虚拟地址空间，如果cpu要写入物理内存，就要通过mmu + 页表来获得实际的物理地址进行写入。
驱动程序工作在内核状态，按照裸机的思路，工作在SVC，就应该可以直接访问，为何又需要mmu?

不是另外的用法，本质上是同一套逻辑

核心误区：权限 != 绕过MMU

你觉得“内核态有权限直接访问物理内存”，这在裸机（Bare-metal）开发中是对的

但在 Linux 这种开启了 MMU 的现代操作系统中，情况变了：

裸机模式：CPU 发出的地址直接通过地址线连到 Flash/DDR。如果你想点灯，直接往 0x0209C000（GPIO 物理地址）写值就行。
Linux 模式：一旦内核启动并开启了 MMU，CPU 发出的任何地址都会被自动视为“虚拟地址”。
- 即使是内核代码，如果它直接访问 0x0209C000，MMU 也会去查表。
- 如果表里没这个映射，CPU 就会报错（内核崩溃/Oops）。

内核态的“权限”高，指的是它**有权“修改页表”**或者“访问受保护的页”，而不是它可以关掉 MMU 瞬间瞬移到物理地址去。

alt text

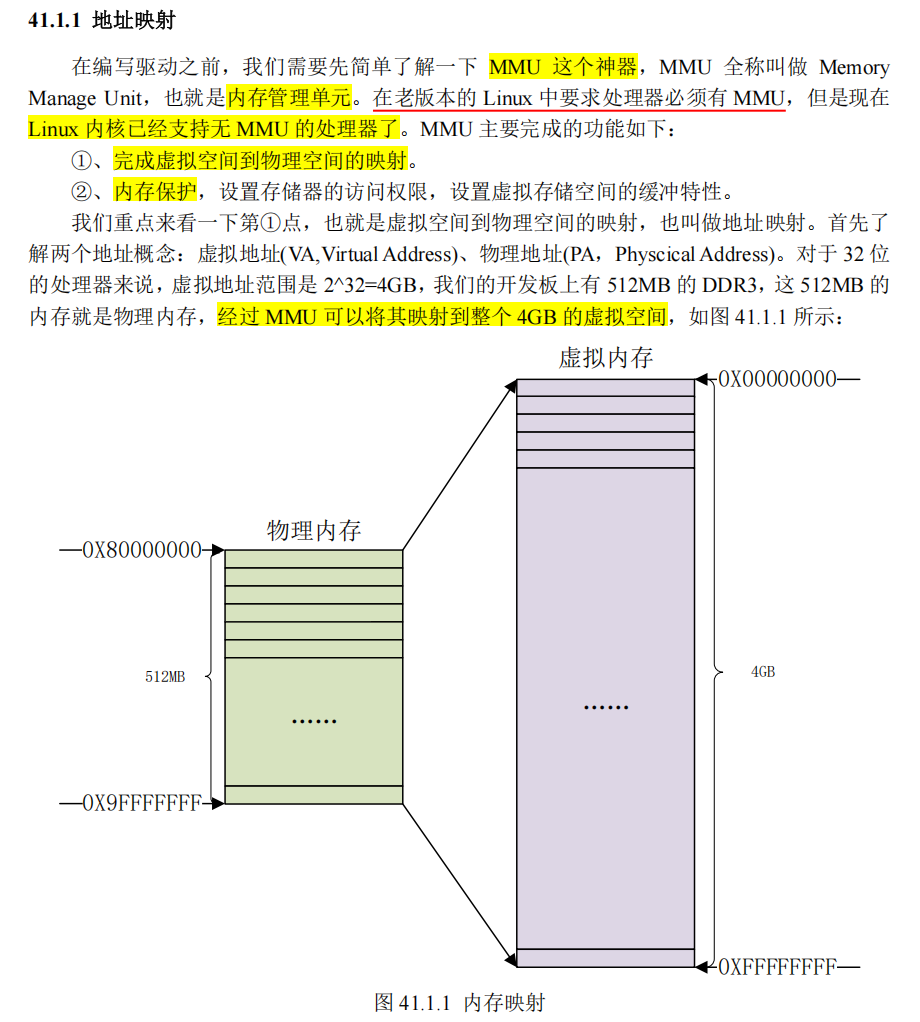

这里说的主要是用户态进程的虚拟地址空间映射到物理地址的mmu应用。

alt text

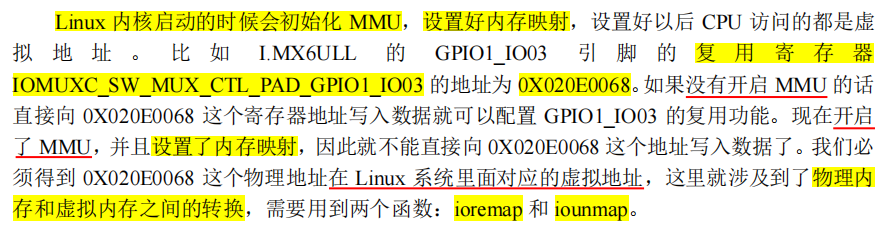

这里就指出了linux内核在打开MMU，设置好内存映射之后。以后CPU访问的都是虚拟地址, 这就是上面说的第二点。

因此如果要访问裸机的外设基地址的物理内存，本质上还需要再映射到内核的虚拟地址空间上来。

因此相当于要手动映射上报(动态申请映射)，就需要使用ioremap, iounmap这两个函数，来向内核的虚拟地址空间里面，增加一块虚拟地址，由MMU路由到外设寄存器的基地址物理地址。

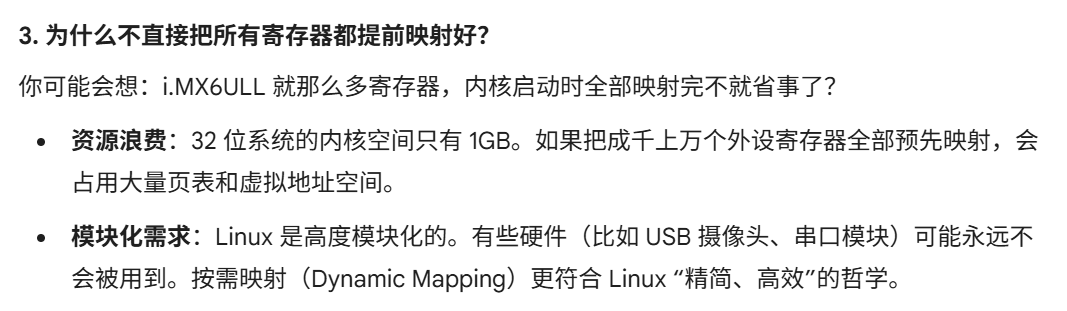

因为内核虚拟地址空间（通常是 3GB~4GB 之间的一块区域，比如 vmalloc 区）是有限的，驱动程序用时申请（ioremap），不用时释放（iounmap），这样能节省宝贵的虚拟地址资源

ioremap

定义在 arch/arm/include/asm/io.h

#define ioremap(cookie,size) __arm_ioremap((cookie), (size), MT_DEVICE)

void __iomem * __arm_ioremap(phys_addr_t phys_addr, size_t size, unsigned int mtype)
{
    return arch_ioremap_caller(phys_addr, size, mtype,
    __builtin_return_address(0));
}

ioremap
- __arm_ioremap(phys_addr，size，mtype)
  - phys_addr: 要映射的物理起始地址
  - size: 要映射的内存空间大小
  - mtype: 类型
    - MT_DEVICE
    - MT_DEVICE_CACHED
    - …
  - 返回值 __iomem类型指针，指向映射后的虚拟空间首地址

实际使用就是直接申请虚拟地址映射就行

#define SW_MUX_GPIO1_IO03_BASE      (0X020E0068)
static void __iomem * SW_MUX_GPIO1_IO03;
SW_MUX_GPIO1_IO03 = ioremap(SW_MUX_GPIO1_IO03_BASE, 4);     //4字节

iounmap

卸载驱动的时候需要使用 iounmap 函数释放掉 ioremap 函数所做的映射

因为这个申请出来的虚拟地址空间，是属于linux内核的，由mmu管理。所以得释放，不然一直保留

void iounmap (volatile void __iomem *addr)     //直接指定虚拟地址，即可释放映射

实际使用

iounmap(SW_MUX_GPIO1_IO03);

一些底层映射细节

alt text

i/o 内存访问函数

前面我们已经在linux驱动（内核态）中，把实际的外设物理地址，加入了映射，这样我们的内核能够访问的虚拟地址空间里面，也能经过mmu访问到实际的那一块物理地址了。

下面说说，I/O内存访问，这里提到两个概念：

I/O端口
- 外设寄存器/内存，映射到IO空间
I/O内存
- 外设寄存器/内存，映射到内存空间

arm体系下只有I/O内存

我们前面使用ioremap，把物理寄存器地址，映射到内核的虚拟地址后，实际上，我们就能像操作裸机一样，访问这些地址。

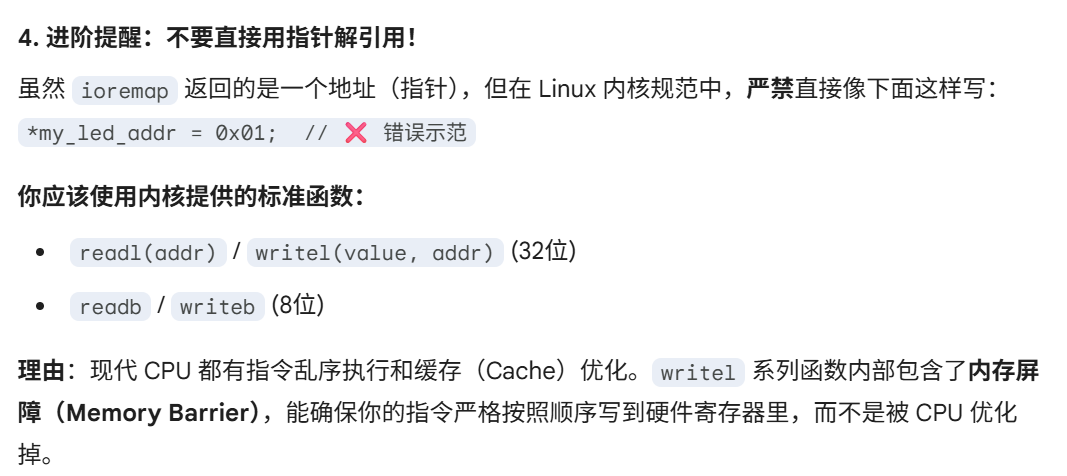

但是linux内核不建议这么做, 而是推荐使用一组操作函数来对映射后的内存进行读写

读操作

u8 readb(const volatile void __iomem *addr)     //1字节读
u16 readw(const volatile void __iomem *addr)    //2字节读
u32 readl(const volatile void __iomem *addr)    //4字节读

写操作

void writeb(u8 value, volatile void __iomem *addr)      //1字节写
void writew(u16 value, volatile void __iomem *addr)     //2字节写
void writel(u32 value, volatile void __iomem *addr)     //4字节写

关于驱动程序开头的头文件

我们在编写驱动程序的时候，经常会发现包含了很多linux内核源码的一些头文件
alt text

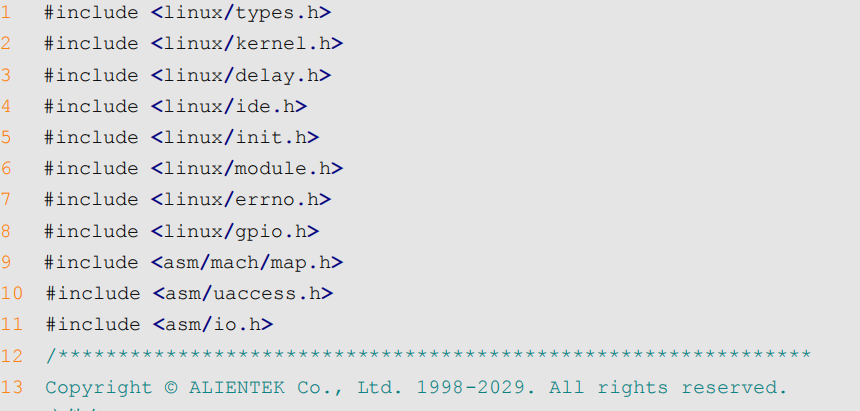

//基础头文件
#include <linux/module.h>   //module_init(),module_exit(),MODULE_LICENSE()
#include <linux/init.h>     //定义 __init, __exit宏，告诉内核哪些代码初始化后可回收掉
#include <linux/kernel.h>   //提供内核最基础的函数，printk(), 数学宏等
#include <linux/types.h>    //常用数据类型 u8 u16 u32 dev_t

//字符设备相关
#include <linux/fs.h>       //核心，定义file_operations结构体， 设备号申请注册设备register_chrdev等
#include <linux/cdev.h>     //用现代的cdev结构体，不是旧的设备注册函数。

//内核空间-用户空间 数据搬运
#include <linux/uaccess.h>  //旧版：asm/uaccess.h     copy_to_user(), copy_from_user()


//硬件操作
#include <asm/io.h>         //ioremap(), readl()等
#include <linux/gpio.h>     //提供gpio_set_value()等标准库函数

#include <linux/ide.h>      //大杂烩，包含很多其他文件，现代正规驱动中，按需包含

asm/ 是指向特定架构，比如arm的软链接

现在的趋势是尽量包含linux/下的通用头文件（如linux/uaccess.h）,他会根据我的机器架构，去寻找对应的asm/文件。兼容性更好

我怎么知道到底该包含哪个？

如果你自己写一个新的驱动，有三个实用的方法：

“查字典”法（最正宗）：
- 在 Linux 内核源码目录下使用 grep 搜索你调用的函数。
  - 例如你想知道 ioremap 在哪：
  - grep -r "ioremap" include/linux
“看报错”法（最高效）：
- 先包含最基础的四个。当你编译时，编译器会报错 implicit declaration of function ‘xxx’。这时候你去查这个 xxx 函数定义的头文件补上即可。
“找模版”法：
- 参考内核源码 drivers/ 目录下相似的设备驱动。
