stm32 sys层实现*

sys层

这一层,主要剖析一下底层核心驱动函数, 基本上要访问一个系统的最小驱动就是这三个。

delay

原理

首先,stm32里面的delay 延时的编程思想:

CM3 内核处理器,内部包含了一个 SysTick 定时器

SysTick 是一个 24 位的向下递减的计数定时器,当计数值减到 0 时,将从 RELOAD 寄存器中自动重装载定时初值,开始新一轮计数。只要不把它在 SysTick 控制及状态寄存器中的使能位清除,就永不停息

所以,这里的delay延时,依赖我们的第一个外设:CM3内部的一个systick的定时器。

利用 STM32的内部 SysTick 来实现延时的,这样既不占用中断,也不占用系统定时器。

这里说的不占用中断的意思是不开定时器中断:

SysTick 是内核外设,它确实有一个专属的异常向量(Exception),即 SysTick_Handler。但在实现 delay 函数时,市面上常见的做法(尤其是正点原子、野火等教程)确实是不开启中断的。

这里不占用中断的意思是:不进入中断服务函数(ISR)

// startup.S 中,是有systick中断的处理函数的
DCD SysTick_Handler ; SysTick Handler

实现

ucos/freertos 运行需要一个系统时钟节拍(类似“心跳”),而这个节拍是固定的(由 OS_TICKS_PER_SEC 宏定义设置),比如要求 5ms 一次。

一般是由 SysTick 来提供这个节拍,也就是 SysTick要设置为 5ms 中断一次,为 ucos 提供时钟节拍,而且这个时钟一般是不能被打断的(否则就不准了)。

systick定时器,是一个外设,给定主频sysclk时钟,设置技术周期,就可以实现节拍中断

当你实现了系统节拍定时中断后,systick 不能再被随意更改,如果我们还想利用 systick 来做 delay_us 或者 delay_ms 的延时,就必须想点办法了,这里我们利用的是时钟摘取法。

delay_us 为例,

sysclk = 72Mhz, 输入systick定时器,计数分频(1/8)得到 9Mhz的systick信号。那么一个systick脉冲周期 = (1/9)us.

此时如果要delay_us(50), 一直统计 systick 的计数变化,直到数到(50 * 9), 那么就是50us

优点:只是抓取 SysTick 计数器的变化,并不需要修改 SysTick 的任何状态,完全不影响 SysTick 作为 UCOS时钟节拍的功能

缺点:占用cpu

delay_init()

delay_init(72Mhz), 意味着,systick的输入是72Mhz,systick计数值减少72,经过1us

//main.c
delay_init(72); /* 延时初始化 */


static uint32_t g_fac_us = 0; /* us延时倍乘数 */

// sysclk = 72 (Mhz), g_fac_us = 72,即数72下,算1us
void delay_init(uint16_t sysclk)
{
#if SYS_SUPPORT_OS /* 如果需要支持OS */
uint32_t reload;
#endif

g_fac_us = sysclk; /* 由于在HAL_Init中已对systick做了配置,所以这里无需重新配置 */
//g_fac_us = 72,即数72下,算1us, 1us时基计数值


#if SYS_SUPPORT_OS /* 如果需要支持OS. */
reload = sysclk; /* 每秒钟的计数次数 单位为M */
reload *= 1000000 / delay_ostickspersec; /* 根据delay_ostickspersec设定溢出时间,reload为24位
* 寄存器,最大值:16777216,在168M下,约合0.09986s左右
*/
g_fac_ms = 1000 / delay_ostickspersec; /* 代表OS可以延时的最少单位 */
SysTick->CTRL |= 1 << 1; /* 开启SYSTICK中断 */
SysTick->LOAD = reload; /* 每1/delay_ostickspersec秒中断一次 */
SysTick->CTRL |= 1 << 0; /* 开启SYSTICK */
#endif
}

delay_us()

可见,是占用cpu资源的等待,不停的去读systick->val

//nus = 要延时多少us
void delay_us(uint32_t nus)
{
uint32_t ticks;
uint32_t told, tnow, tcnt = 0;
uint32_t reload = SysTick->LOAD; /* LOAD的值 */

//需要数多少节拍
ticks = nus * g_fac_us; /* 需要的节拍数 */

#if SYS_SUPPORT_OS /* 如果需要支持OS */
delay_osschedlock(); /* 锁定 OS 的任务调度器 */
#endif

told = SysTick->VAL; /* 刚进入时的计数器值 */
while (1)
{
tnow = SysTick->VAL;
if (tnow != told)
{
if (tnow < told)
{
tcnt += told - tnow; /* 这里注意一下SYSTICK是一个递减的计数器就可以了 */
}
else
{
tcnt += reload - tnow + told;
}
told = tnow;
if (tcnt >= ticks)
{
break; /* 时间超过/等于要延迟的时间,则退出 */
}
}
}

#if SYS_SUPPORT_OS /* 如果需要支持OS */
delay_osschedunlock(); /* 恢复 OS 的任务调度器 */
#endif

}

可见,这种最基础的延时,就是不停的读systick的计数累计变化,来实现延时的。所以如果支持OS,他需要锁住调度。

当 OS 还未运行的时候,我们的 delay_ms 就是直接由 delay_us 实现的,OS 下的 delay_us
可以实现很长的延时(达到 53 秒)而不溢出!,所以放心的使用 delay_us 来实现 delay_ms,不
过由于 delay_us 的时候,任务调度被上锁了,所以还是建议不要用 delay_us 来延时很长的时间,否则影响整个系统的性能

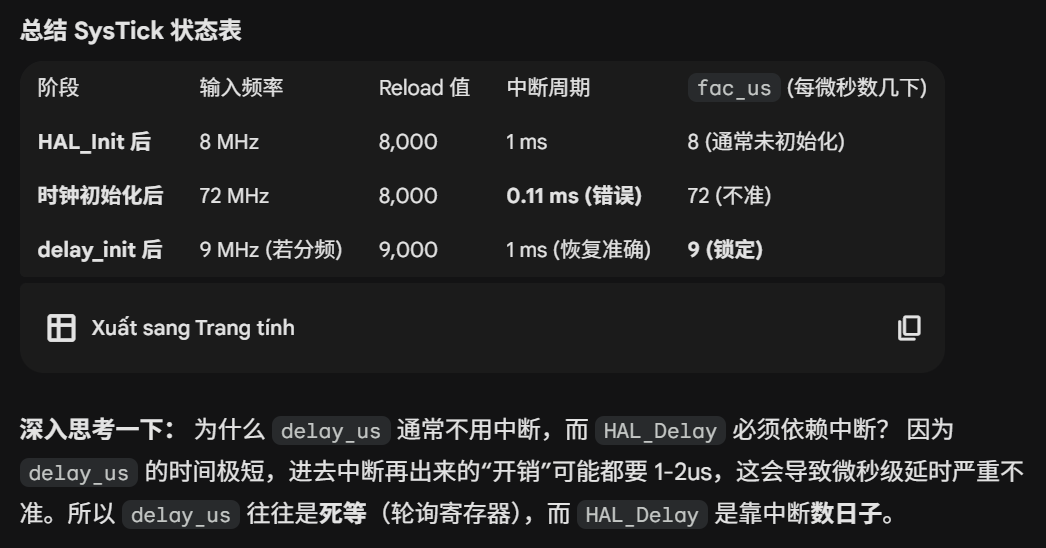

总结
alt text

在没有os的情况下,是不需要systick中断的,

但是如果有rtos,则必须要systick中断来提供系统节拍进行调度

sys

sys_nvic_set_vector_table()
设置中断向量表的偏移(VTOR)

/**
* @brief 设置中断向量表偏移地址
* @param baseaddr: 基址
* @param offset: 偏移量(必须是0, 或者0X100的倍数)
* @retval 无
*/
void sys_nvic_set_vector_table(uint32_t baseaddr, uint32_t offset)
{
/* 设置NVIC的向量表偏移寄存器,VTOR低9位保留,即[8:0]保留 */
SCB->VTOR = baseaddr | (offset & (uint32_t)0xFFFFFE00);
}

sys_stm32_clock_init()
设置从时钟源到系统时钟sysclk,到所有外设总线时钟

/**
* @brief 系统时钟初始化函数
* @param plln: PLL倍频系数(PLL倍频), 取值范围: 2~16
中断向量表位置在启动时已经在SystemInit()中初始化
* @retval 无
*/
void sys_stm32_clock_init(uint32_t plln)
{
HAL_StatusTypeDef ret = HAL_ERROR;
RCC_OscInitTypeDef rcc_osc_init = {0};
RCC_ClkInitTypeDef rcc_clk_init = {0};

rcc_osc_init.OscillatorType = RCC_OSCILLATORTYPE_HSE; /* 选择要配置HSE */
rcc_osc_init.HSEState = RCC_HSE_ON; /* 打开HSE */
rcc_osc_init.HSEPredivValue = RCC_HSE_PREDIV_DIV1; /* HSE预分频系数 */
rcc_osc_init.PLL.PLLState = RCC_PLL_ON; /* 打开PLL */
rcc_osc_init.PLL.PLLSource = RCC_PLLSOURCE_HSE; /* PLL时钟源选择HSE */
rcc_osc_init.PLL.PLLMUL = plln; /* PLL倍频系数 */
ret = HAL_RCC_OscConfig(&rcc_osc_init); /* 初始化 */

if (ret != HAL_OK)
{
while (1); /* 时钟初始化失败,之后的程序将可能无法正常执行,可以在这里加入自己的处理 */
}

/* 选中PLL作为系统时钟源并且配置HCLK,PCLK1和PCLK2*/
rcc_clk_init.ClockType = (RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2);
rcc_clk_init.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK; /* 设置系统时钟来自PLL */
rcc_clk_init.AHBCLKDivider = RCC_SYSCLK_DIV1; /* AHB分频系数为1 */
rcc_clk_init.APB1CLKDivider = RCC_HCLK_DIV2; /* APB1分频系数为2 */
rcc_clk_init.APB2CLKDivider = RCC_HCLK_DIV1; /* APB2分频系数为1 */
ret = HAL_RCC_ClockConfig(&rcc_clk_init, FLASH_LATENCY_2); /* 同时设置FLASH延时周期为2WS,也就是3个CPU周期。 */

if (ret != HAL_OK)
{
while (1); /* 时钟初始化失败,之后的程序将可能无法正常执行,可以在这里加入自己的处理 */
}
}

uart

这个单独一章节讲
