linux内核编译

编译

着重看一下Makefile，了解linux内核的编译流程

和uboot一样，NXP原厂会下载linux社区的最新版本，然后移植到IMX的cpu上，然后我们再下载NXP的内核，移植到我们自己的开发板子上。

编译linux需要安装这个库

sudo apt-get install lzop

编译指令为

#!/bin/sh
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- imx_v7_defconfig
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- all -j16

但是实际编译运行后，报错

CALL    scripts/checksyscalls.sh
  HOSTLD  scripts/genksyms/genksyms
  HOSTLD  scripts/dtc/dtc
/usr/bin/ld: scripts/dtc/dtc-parser.tab.o:(.bss+0x50): multiple definition of `yylloc'; scripts/dtc/dtc-lexer.lex.o:(.bss+0x0): first defined here
collect2: error: ld returned 1 exit status
make[2]: *** [scripts/Makefile.host:100：scripts/dtc/dtc] 错误 1
make[1]: *** [scripts/Makefile.build:403：scripts/dtc] 错误 2
make[1]: *** 正在等待未完成的任务....
  HOSTLD  scripts/mod/modpost
make: *** [Makefile:555：scripts] 错误 2
make: *** 正在等待未完成的任务....

会出现重复定义，原因是因为编译工具gcc版本更新了，新版本的编译工具不支持合并变量，导致重复声明。解决办法就是手动添加编译参数

make KCFLAGS="-fcommon" HOSTCFLAGS="-fcommon"

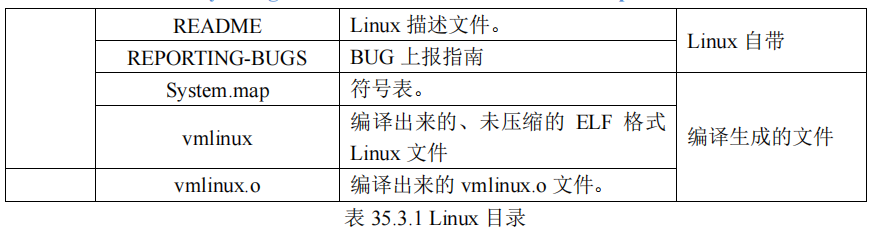

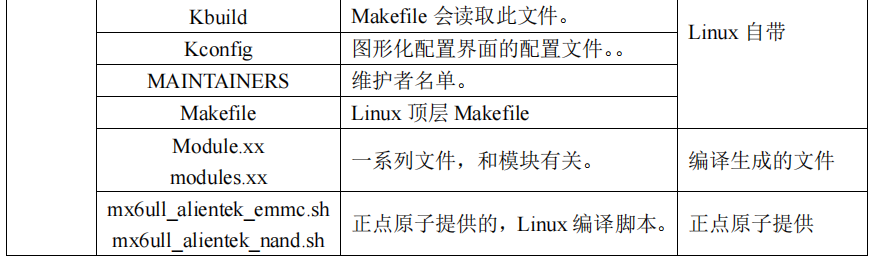

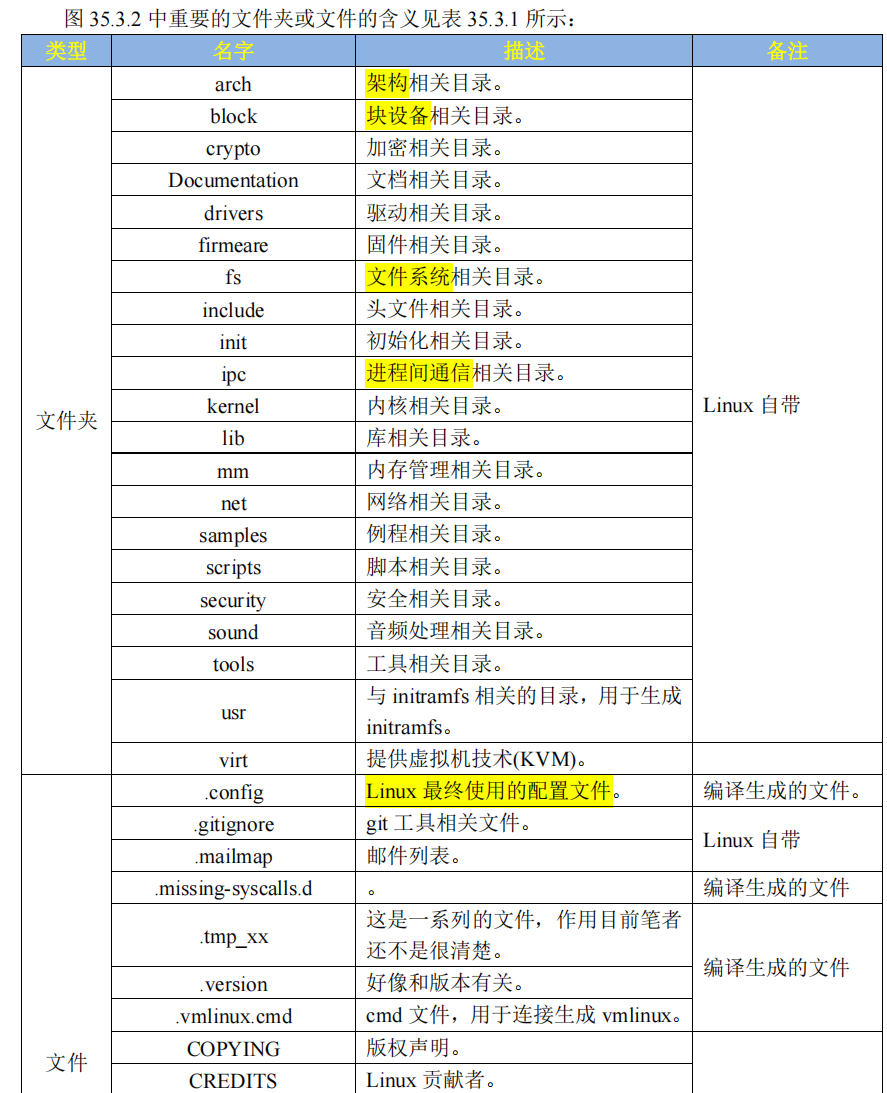

目录结构

alt text
alt text
alt text

我们真正要关心的文件夹是

  • arch/
    • 架构相关，比如arm, arm64, x86等架构
arch/
    arm/
        boot/
            zImage
            bootp
            ...
            dts/                                    //这个目录是不同平台的设备树文件
                imx6ull-alientek-emmc.dts
                imx6ull-alientek-nand.dts
                ...
        common/
        configs/                                    //这个目录是不同平台的默认配置文件：xxx_defconfig
                imx_alientek_emmc_defconfig
                imx_v7_defconfig                    //这个就是针对我们开发板的默认配置文件
                .....
        ...
    arm64/
    x86/
    ...

以arch/arm架构为例，针对这个架构，有

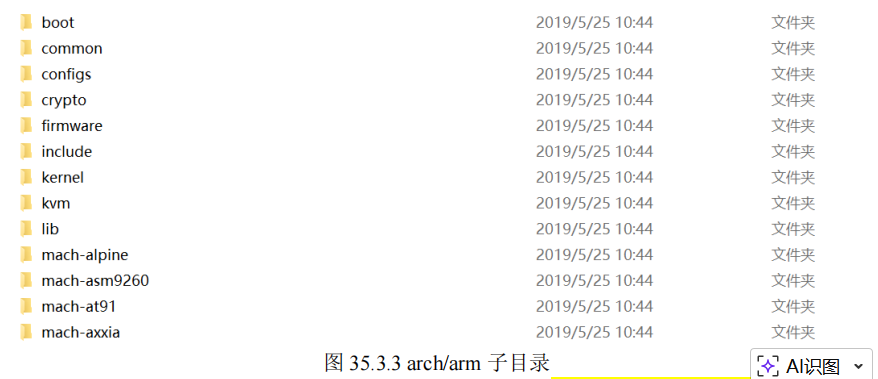

alt text

这些子目录，用于

  • 系统引导
  • 系统调用

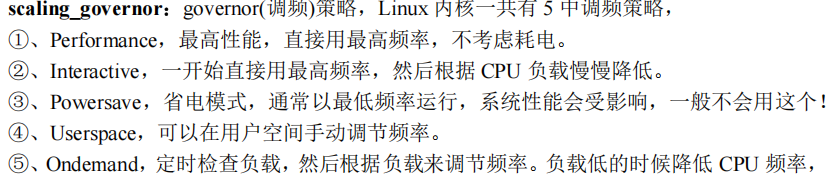

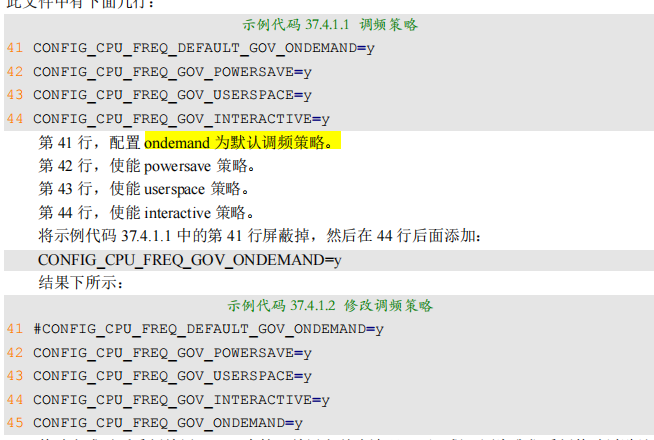

  • 动态调频
  • 主频设置等
  • arch
    • arm/
      • boot/
        • zImage
        • Image
    • arm64/
    • x86/

arch/arm/boot目录会保存编译出来的Image，zImage镜像文件，zImage就是我们需要的linux镜像文件

此外还有

  • block/
    • block/是linux下块设备目录。比如SD卡，EMMC，NAND，硬盘这些存储设备，都是块设备。
    • 该目录下存放管理块设备的相关文件
  • crypto
    • 加密文件，比如crc,crc32,md4,md5,hash这些加密算法
  • Documentation
    • 相关文档，了解linux某个功能模块/驱动框架的功能，可以在里面查找
  • drivers/
    • 驱动目录文件，学习重点
  • firmware/
    • 存放固件
  • fs/
    • 存放文件系统，比如：
      • ext2
      • ext4
      • f2fs
  • include/
    • 头文件目录
  • init/
    • 存放linux内核启动的时候初始化代码
  • ipc/
    • 进程间通信
  • kernel/
    • 内核代码
  • lib/
    • 公用的库函数
  • mm/
    • 内存管理相关代码
  • net/
    • 网络相关代码
  • samples/
    • 示例代码
  • scripts/
    • 脚本目录，linux编译用到的脚本文件
  • security/
    • 安全相关文件
  • sound/
    • 音频相关驱动文件，音频驱动没有放到drivers中，单独一个目录
  • tools/
    • 编译时的工具
  • usr/
    • 存放和inittramfs有关代码
  • virt/
    • 虚拟机相关文件
  • .config
    • 和uboot一样，.config保存linux最终的配置信息。编译linux会读取这个文件，根据这个配置来选择编译哪些模块功能
  • Kbuild
    • 一些Makefile会读取这个文件
  • Kconfig
    • 图形化配置界面的配置文件
  • Makefile
    • 顶层Makefile文件
  • README
    • 介绍如何编译linux源码，以及目录的信息

Makefile分析

Makefile和uboot的Makefile几乎差不多

版本号

定义一些变量，表示linux内核版本号：

  • 4.1.15

MAKEFLAGS变量

老样子，不停的加入当前目录

MAKEFLAGS += -rR --include-dir=$(CURDIR)

命令输出

和uboot一样

make V=1 //完整命令
make V=0 //简短命令

静默输出

和uboot一样

make -s //静默编译，不打印任何信息

输出目录

make O=dir  //指定编译产生的过程文件输出到指定目录

代码检查

make C=1 //使能代码检查，检查哪些需要重新编译的文件
make C=2 //检查所有源码文件

模块编译

和uboot一样，

make M=dir  //单独编译某个模块

设置目标架构，交叉编译器

同uboot

ARCH = XXX
CROSS_COMPILE = XXX

调用scripts/Kbuild.include

同uboot, 使用这个文件来导入一些变量

comma :=
quote :=
...//等等

交叉编译工具链变量设置

同uboot

头文件路径变量

顶层Makefile定义了两个变量保存头文件路径：

  • USERINCLUDE
    • UAPI相关的头文件路径
  • LINUXINCLUDE
    • linux内核源码的头文件路径

展开后为：

USERINCLUDE := \
                -I./arch/arm/include/uapi \
                -Iarch/arm/include/generated/uapi \
                -I./include/uapi \
                -Iinclude/generated/uapi \
                -include ./include/linux/kconfig.h
LINUXINCLUDE := \
                -I./arch/arm/include \
                -Iarch/arm/include/generated/uapi \
                -Iarch/arm/include/generated \
                -Iinclude \
                -I./arch/arm/include/uapi \
                -Iarch/arm/include/generated/uapi \
                -I./include/uapi \
                -Iinclude/generated/uapi \
                -include ./include/linux/kconfig.h

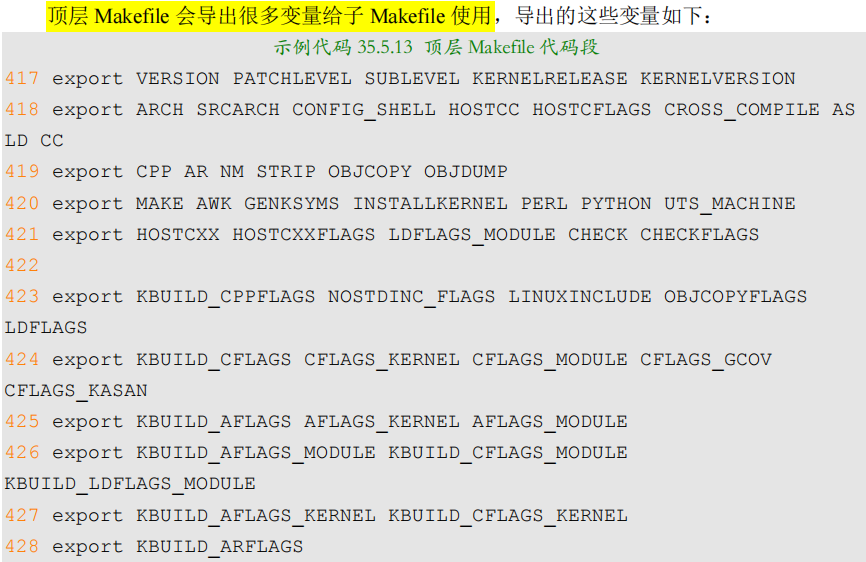

导出变量

同uboot，顶层的Makefile也会导出很多变量给子Makefile使用。

alt text

以上都和uboot类似，准备环境变量，导出变量，准备编译环境

make xxx_defconfig 过程

这里开始配置linux内核，和uboot类似，都是设置定义变量：

  • config-targets
    • =1
  • mixed-targets
    • =0
  • dot-config
    • =1

然后引用 arch/arm/Makefile 这个文件

zImage, uImage这些文件，都是由arch/arm/Makefile生成的。

最终命令展开就是：

@make -f ./scripts/Makefile.build obj=scripts/kconfig xxx_defconfig

总结，make xxx_defconfig来进行配置linux，最终依赖的时 scripts/Makefile.build 来实现的

Makefile.build 分析

前面得知，，“make xxx_defconfig“配置 Linux 的时候如下两行命令会执行脚本scripts/Makefile.build

@make -f ./scripts/Makefile.build obj=scripts/basic
@make -f ./scripts/Makefile.build obj=scripts/kconfig xxx_defconfig

这一块比较复杂，后面有时间再分析，总之

make xxx_defconfig之后，会在linux kernel 根目录下生成 .config文件。

make过程

前面我们用make xxx_defconfig配置好linux内核后，就开始用make 或者make all进行编译了。

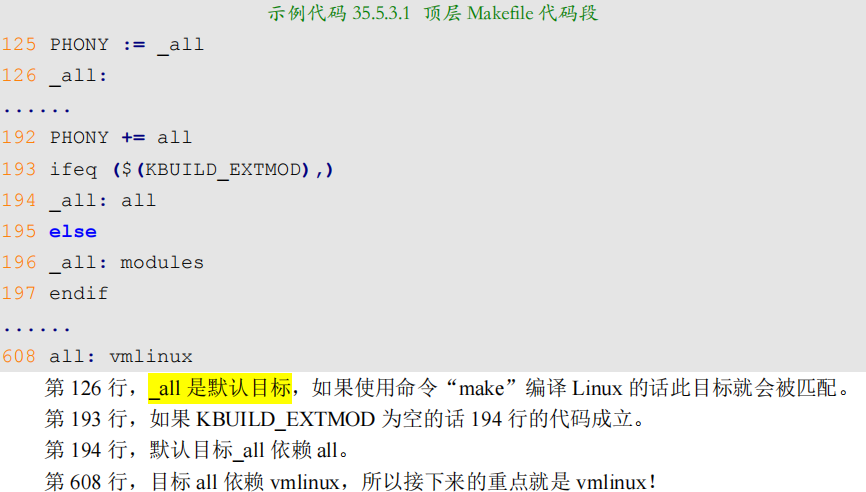

alt text

所以make all, 就是要依赖编译vmlinux

而vmlinux依赖

  • scripts/link-vmlinux.sh
  • $(head-y)
  • $(init-y)
  • $(core-y)
  • $(libs-y)
  • $(drivers-y)
  • $(net-y)
  • arch/arm/kernel/vmlinux.lds
  • FORCE。

head-y

定义在arch/arm/Makefile中

head-y := arch/arm/kernel/head$(MMUEXT).o
// 不使能MMU的话，MMUEXT=-nommu
// 使能MMU的话，为空
//最终：head-y = arch/arm/kernel/head.o

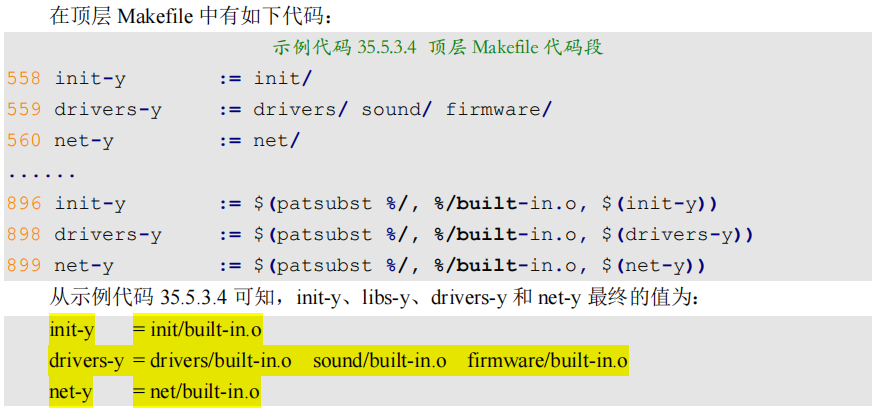

init-y, drivers-y和net-y

alt text

可以看到，是把

  • init/
  • drivers/
  • net/
    这3个文件夹里面的代码全部编译链接起来了。

libs-y

libs-y = arch/arm/lib/lib.a lib/lib.a arch/arm/lib/built-in.o lib/built-in.o

这些是使用的库函数，最终使用到的库如上

core-y

和init-y一样，也在Makefile中+=了

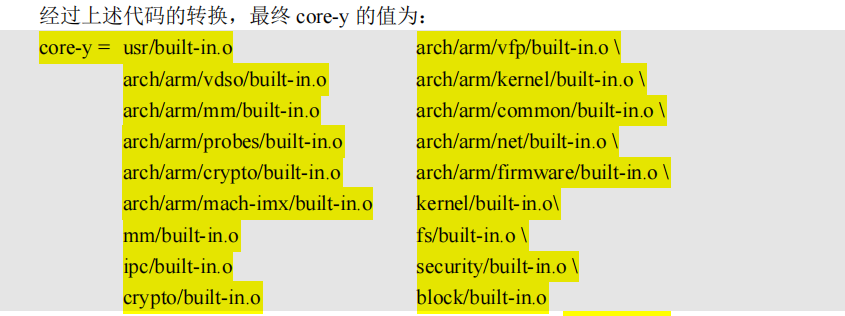

最终，core-y的值
alt text

相当于把linux的源码，比如kernel里面的，ipc进程通信，加密，安全，块设备这些linux内核相关的代码全部放到core里面。

make 目标是vmlinux， 依赖的head-y, init-y, core-y, libs-y, drivers-y, net-y, 都是由built-in.o/.a等文件。

这个和 uboot 一样，都是将相应目录中的源码文件进行编译，然后在各自目录下生成 built-in.o 文件，有些生成了.a 库文件。

最终将这些 built-in.o 和.a 文件进行链接(链接脚本：arch/arm/kernel/vmlinux.lds)即可形成 ELF 格式的可执行文件，也就是 vmlinux！

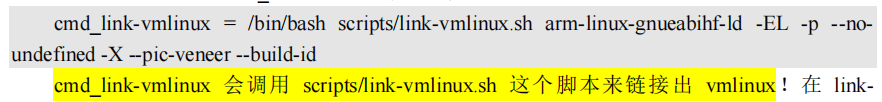

alt text

vmliux_link 就是最终链接出 vmlinux 的函数

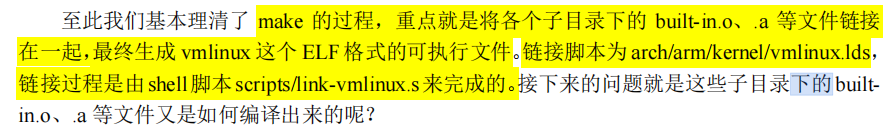

alt text

各个子目录的build-in.o, .a编译产生过程

vmlinux <- vmlinux-deps = $(KBUILD_LDS) $(KBUILD_VMLINUX_INIT) $(KBUILD_VMLINUX_MAIN)
  • KBUILD_LDS
    • 链接脚本
  • (KBUILD_VMLINUX_INIT)
    • 子目录下的built-in.o/.a
  • (KBUILD_VMLINUX_MAIN)
    • 子目录下的built-in.o/.a

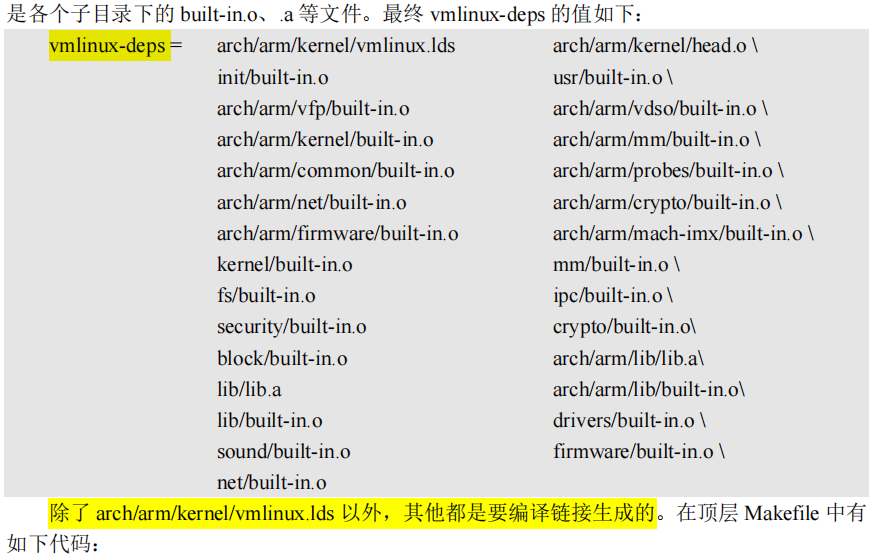

alt text

//顶层Makefile中
$(sort $(vmlinux-deps)): $(vmlinux-dirs) ;

vmlinux-dirs := $(patsubst %/,%,$(filter %/, $(init-y) $(init-m) \
                $(core-y) $(core-m) $(drivers-y) $(drivers-m) \
                $(net-y) $(net-m) $(libs-y) $(libs-m)))
// vmlinux-dirs就是保存生成vmlinux所需源码文件的目录

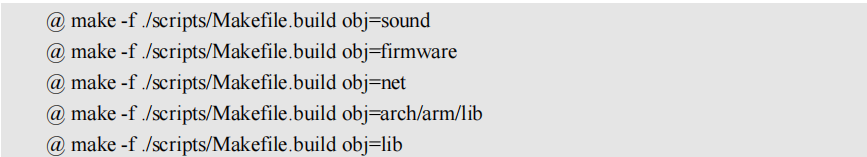

最终，vmlinux所需要涉及的源码目录如下

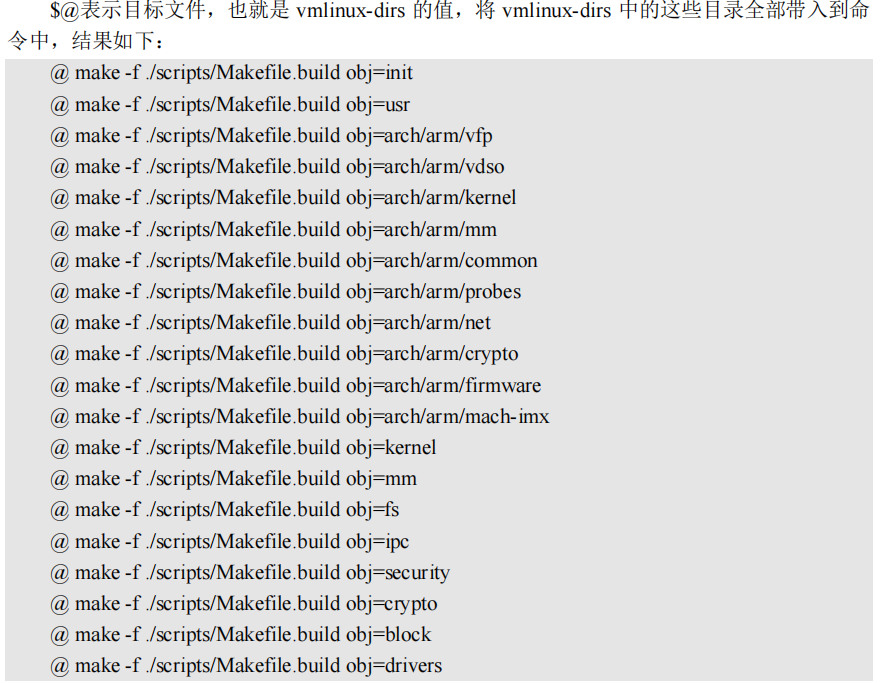

alt text
alt text

我们以编译init目录的指令为例，分析一下

@ make -f ./scripts/Makefile.build obj=init

这里又需要用到Makefile.build这个脚本了。

该脚本默认使用__build作为默认目标。

94 __build: $(if $(KBUILD_BUILTIN),$(builtin-target) $(lib-target) $(extra-y)) \
        $(if $(KBUILD_MODULES),$(obj-m) $(modorder-target)) \
        $(subdir-ym) $(always)
        @:
  • 当只编译Linux内核镜像文件，使用make zImage
    • KBUILD_BUILTIN=1,KBUILD_MODULES空
  • 编译所有的东西, 保存linux内核镜像 + 一些模块文件，使用make

我们重点看一下builtin-target, 他依赖

  • obj-y
  • obj-m
  • obj-
  • subdir-m
  • lib-target

    里面具体会调用if_changed来判断是否发生改变。

    最终将某个目录下的所有.o文件链接在一起，最终形成built-in.o

以上，我们已经完成了defconfig生成.config，来配置linux内核，

然后分析了make的过程，知道如何从所有相关的文件夹中，编译出各自的built-in.o，然后把他们链接起来，生成elf的vmlinux

make zImage过程

前面分析了如何制作.config, 然后根据.config来制作vmlinux(elf),但是最终我们要用的是zImage这样的linux内核镜像文件。

vmlinux, zImage, uImage区别

  • vmlinux
    • 编译出来的最原始的内核文件，elf，未压缩，16MB左右
  • Image
    • linux内核镜像文件，仅含可执行二进制数据
    • 使用objcopy取消掉vmlinux的其他信息，也没有压缩,12MB左右
    • 保存在arch/arm/boot中
  • zImage
    • 经过gzip压缩后的Image, 6MB
  • uImage
    • 老版本uboot专用的镜像文件
    • 相当于在zImage前面加上一个64字节的头，描述该镜像的文件类型，加载位置，生成时间，大小等。
    • 新版uboot已经支持zImage启动了

vmlinux 转换成 zImage

这个又是依赖 scripts/Makefile.build

@ make -f ./scripts/Makefile.build obj=arch/arm/boot MACHINE=arch/arm/boot/zImage

具体细节不展示，主要理清楚编译思路。

linux内核启动过程

前一节，已经分析了，linux内核的编译过程，知道如何生成配置linux内核的.config文件，如何编译出vmlinux，如何生成我们需要的zImage

现在开始分析linux内核这个代码的启动流程，比uboot复杂得多。

老规矩，一段代码要运行，和裸机程序一样，肯定要有链接脚本，start.S启动脚本，用户代码这些。

链接脚本 vmlinux.lds

首先要分析的就是linux内核代码的链接脚本，这样我们才知道，第一行代码在哪里执行。

linux内核的链接脚本是 arch/arm/kernel/vmlinux.lds, 通过ENTRY就知道第一句是哪里

ENTRY(stext)

所有，入口时stext。定义在arch/arm/kernel/head.S

启动流程分析

入口 stext

这个head.S的开头注释要求

  • 关闭MMU
  • 关闭D-cache
  • 无所谓I-Cache
  • R0=0
  • R1=machine nr(机器ID)
  • R2=atags/dtb首地址

所以，stext，就相当于内核的入口函数

ENTRY(stext)
 ARM_BE8(setend	be )			@ ensure we are in BE8 mode

 THUMB(	adr	r9, BSYM(1f)	)	@ Kernel is always entered in ARM.
 THUMB(	bx	r9		)	@ If this is a Thumb-2 kernel,
 THUMB(	.thumb			)	@ switch to Thumb now.
 THUMB(1:			)

#ifdef CONFIG_ARM_VIRT_EXT
	bl	__hyp_stub_install
#endif
	@ ensure svc mode and all interrupts masked
	safe_svcmode_maskall r9

	mrc	p15, 0, r9, c0, c0		@ get processor id
	bl	__lookup_processor_type		@ r5=procinfo r9=cpuid
	movs	r10, r5				@ invalid processor (r5=0)?
 THUMB( it	eq )		@ force fixup-able long branch encoding
	beq	__error_p			@ yes, error 'p'

#ifdef CONFIG_ARM_LPAE
	mrc	p15, 0, r3, c0, c1, 4		@ read ID_MMFR0
	and	r3, r3, #0xf			@ extract VMSA support
	cmp	r3, #5				@ long-descriptor translation table format?
 THUMB( it	lo )				@ force fixup-able long branch encoding
	blo	__error_lpae			@ only classic page table format
#endif

#ifndef CONFIG_XIP_KERNEL
	adr	r3, 2f
	ldmia	r3, {r4, r8}
	sub	r4, r3, r4			@ (PHYS_OFFSET - PAGE_OFFSET)
	add	r8, r8, r4			@ PHYS_OFFSET
#else
	ldr	r8, =PLAT_PHYS_OFFSET		@ always constant in this case
#endif

	/*
	 * r1 = machine no, r2 = atags or dtb,
	 * r8 = phys_offset, r9 = cpuid, r10 = procinfo
	 */
	bl	__vet_atags
#ifdef CONFIG_SMP_ON_UP
	bl	__fixup_smp
#endif
#ifdef CONFIG_ARM_PATCH_PHYS_VIRT
	bl	__fixup_pv_table
#endif
	bl	__create_page_tables

	/*
	 * The following calls CPU specific code in a position independent
	 * manner.  See arch/arm/mm/proc-*.S for details.  r10 = base of
	 * xxx_proc_info structure selected by __lookup_processor_type
	 * above.  On return, the CPU will be ready for the MMU to be
	 * turned on, and r0 will hold the CPU control register value.
	 */
	ldr	r13, =__mmap_switched		@ address to jump to after
						@ mmu has been enabled
	adr	lr, BSYM(1f)			@ return (PIC) address
	mov	r8, r4				@ set TTBR1 to swapper_pg_dir
	ldr	r12, [r10, #PROCINFO_INITFUNC]
	add	r12, r12, r10
	ret	r12
1:	b	__enable_mmu
ENDPROC(stext)

整理以下内容：

  • stext
    • 调用 safe_svcmode_maskall
      • 定义在arch/arm/include/asm/assembler.h
      • 确保 CPU 处于 SVC 模式
      • 关闭所有中断
    • 读取处理器ID，保存在R9
    • __lookup_processor_type 检查当前系统是否支持此CPU
      • 支持：获取procinfo信息

      • （proc_info_list类型, 定义在arch/arm/include/asm/procinfo.h）

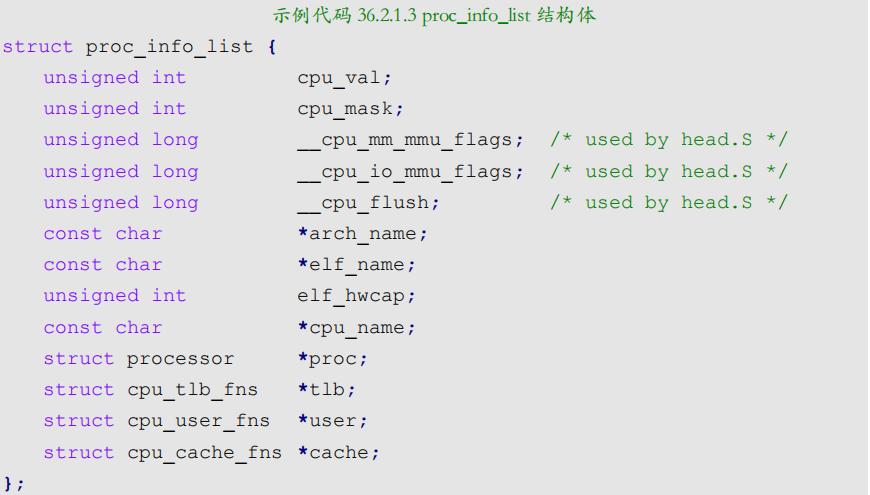

      • alt text

      • linux内核，将每种处理器都抽象成一个proc_info_list结构体，每种处理器对应一个procinfo。因此可以通过处理器 ID 来找到对应的 procinfo 结构

      • __lookup_processor_type返回找到的对应处理器的procinfo，保存到R5中
    • __vet_atags
      • 验证atags/dtb的合法性
      • 定义在arch/arm/kernel/head-common.S
    • __create_page_tables, 创建页表
    • R13 = __mmap_switched
      • 定义在arch/arm/kernel/head-common.S
      • __mmap_switched最终调用start_kernel
    • __enable_mmu 使能MMU
      • 定义在arch/arm/kernel/head.S
      • __turn_mmu_on，打开MMU
        • 调用R13中的__mmap_switched

__mmap_switched 函数

arch/arm/kernel/head-common.S

__mmap_switched:
	adr	r3, __mmap_switched_data

	ldmia	r3!, {r4, r5, r6, r7}
	cmp	r4, r5				@ Copy data segment if needed
1:	cmpne	r5, r6
	ldrne	fp, [r4], #4
	strne	fp, [r5], #4
	bne	1b

	mov	fp, #0				@ Clear BSS (and zero fp)
1:	cmp	r6, r7
	strcc	fp, [r6],#4
	bcc	1b

 ARM(	ldmia	r3, {r4, r5, r6, r7, sp})
 THUMB(	ldmia	r3, {r4, r5, r6, r7}	)
 THUMB(	ldr	sp, [r3, #16]		)
	str	r9, [r4]			@ Save processor ID
	str	r1, [r5]			@ Save machine type
	str	r2, [r6]			@ Save atags pointer
	cmp	r7, #0
	strne	r0, [r7]			@ Save control register values
	b	start_kernel
ENDPROC(__mmap_switched)

可以看到，就是写拷贝数据段，清零BSS，保存处理器ID，机器类型，dtb的指针这些，以及一些控制寄存器的值，

随后跳转start_kernel，再也不回来

有点类似start.S里面的reset_handler

start_kernel 函数

最关键的时start_kernel，定义在 init/main.c

代码很长，我这里只做简要的整理

asmlinkage __visible void __init start_kernel(void)
{
    char *command_line;
    char *after_dashes;
    lockdep_init(); /* lockdep 是死锁检测模块，此函数会初始化两个 hash 表。此函数要求尽可能早的执行！ */
    set_task_stack_end_magic(&init_task);/* 设置任务栈结束魔术数，用于栈溢出检测*/
    smp_setup_processor_id(); /* 跟 SMP 有关(多核处理器)，设置处理器 ID。有很多资料说 ARM 架构下此函数为空函数，那是因为他们用的老版本 Linux，而那时候 ARM 还没有多核处理器。*/
    debug_objects_early_init(); /* 做一些和 debug 有关的初始化*/
    boot_init_stack_canary(); /* 栈溢出检测初始化 */
    cgroup_init_early(); /* cgroup 初始化，cgroup 用于控制 Linux 系统资源*/
    local_irq_disable(); /* 关闭当前 CPU 中断 */
    early_boot_irqs_disabled = true;

    /*
    * 中断关闭期间做一些重要的操作，然后打开中断
    */
    boot_cpu_init(); /* 跟 CPU 有关的初始化 */
    page_address_init(); /* 页地址相关的初始化 */
    pr_notice("%s", linux_banner);/* 打印 Linux 版本号、编译时间等信息 */
    setup_arch(&command_line); /* 架构相关的初始化，此函数会解析传递进来的ATAGS 或者设备树(DTB)文件。会根据设备树里面的 model 和 compatible 这两个属性值来查找Linux 是否支持这个单板。此函数也会获取设备树中 chosen 节点下的 bootargs 属性值来得到命令行参数，也就是 uboot 中的 bootargs 环境变量的值，获取到的命令行参数会保存到command_line 中。*/

    mm_init_cpumask(&init_mm); /* 看名字，应该是和内存有关的初始化 */
    setup_command_line(command_line); /* 好像是存储命令行参数 */
    setup_nr_cpu_ids(); /* 如果只是 SMP(多核 CPU)的话，此函数用于获取CPU 核心数量，CPU 数量保存在变量nr_cpu_ids 中。*/
    setup_per_cpu_areas(); /* 在 SMP 系统中有用，设置每个 CPU 的 per-cpu 数据 */
    smp_prepare_boot_cpu();
    build_all_zonelists(NULL, NULL); /* 建立系统内存页区(zone)链表 */
    page_alloc_init(); /* 处理用于热插拔 CPU 的页 */

    /* 打印命令行信息 */
    pr_notice("Kernel command line: %s\n", boot_command_line);
    parse_early_param(); /* 解析命令行中的 console 参数 */
    after_dashes = parse_args("Booting kernel",
                            static_command_line, __start___param,
                            __stop___param - __start___param,
                            -1, -1, &unknown_bootoption);
    if (!IS_ERR_OR_NULL(after_dashes))
        parse_args("Setting init args", after_dashes, NULL, 0, -1, -1,
                    set_init_arg);
    jump_label_init();
    setup_log_buf(0); /* 设置 log 使用的缓冲区*/
    pidhash_init(); /* 构建 PID 哈希表，Linux 中每个进程都有一个 ID,这个 ID 叫做 PID。通过构建哈希表可以快速搜索进程信息结构体。*/
    vfs_caches_init_early(); /* 预先初始化 vfs(虚拟文件系统)的目录项和索引节点缓存*/
    sort_main_extable(); /* 定义内核异常列表 */
    trap_init(); /* 完成对系统保留中断向量的初始化 */
    mm_init(); /* 内存管理初始化 */
    sched_init(); /* 初始化调度器，主要是初始化一些结构体 */
    preempt_disable(); /* 关闭优先级抢占 */
    if (WARN(!irqs_disabled(), /* 检查中断是否关闭，如果没有的话就关闭中断 */
                    "Interrupts were enabled *very* early, fixing it\n"))
        local_irq_disable();

    idr_init_cache(); /* IDR 初始化，IDR 是 Linux 内核的整数管理机
    * 制，也就是将一个整数 ID 与一个指针关联起来。
    */
    rcu_init(); /* 初始化 RCU，RCU 全称为 Read Copy Update(读-拷贝修改) */
    trace_init(); /* 跟踪调试相关初始化 */
    context_tracking_init();
    radix_tree_init(); /* 基数树相关数据结构初始化 */
    early_irq_init(); /* 初始中断相关初始化,主要是注册 irq_desc 结构体变量，因为 Linux 内核使用 irq_desc 来描述一个中断。*/
    init_IRQ(); /* 中断初始化 */
    tick_init(); /* tick 初始化 */
    rcu_init_nohz();
    init_timers(); /* 初始化定时器 */
    hrtimers_init(); /* 初始化高精度定时器 */
    softirq_init(); /* 软中断初始化 */
    timekeeping_init();
    time_init(); /* 初始化系统时间 */
    sched_clock_postinit();
    perf_event_init();
    profile_init();
    call_function_init();
    WARN(!irqs_disabled(), "Interrupts were enabled early\n");
    early_boot_irqs_disabled = false;
    local_irq_enable(); /* 使能中断 */
    kmem_cache_init_late(); /* slab 初始化，slab 是 Linux 内存分配器 */
    console_init(); /* 初始化控制台，之前 printk 打印的信息都存放缓冲区中，并没有打印出来。只有调用此函数初始化控制台以后才能在控制台上打印信息。*/

    if (panic_later)
        panic("Too many boot %s vars at `%s'", panic_later,
    panic_param);
    lockdep_info();/* 如果定义了宏 CONFIG_LOCKDEP，那么此函数打印一些信息。*/
    locking_selftest() /* 锁自测 */
    ......
    page_ext_init();
    debug_objects_mem_init();
    kmemleak_init(); /* kmemleak 初始化，kmemleak 用于检查内存泄漏 */
    setup_per_cpu_pageset();
    numa_policy_init();
    if (late_time_init)
    late_time_init();
    sched_clock_init();
    calibrate_delay(); /* 测定 BogoMIPS 值，可以通过 BogoMIPS 来判断 CPU 的性能BogoMIPS 设置越大，说明 CPU 性能越好。*/
    pidmap_init(); /* PID 位图初始化 */
    anon_vma_init(); /* 生成 anon_vma slab 缓存 */
    acpi_early_init();
    ......
    thread_info_cache_init();
    cred_init(); /* 为对象的每个用于赋予资格(凭证) */
    fork_init(); /* 初始化一些结构体以使用 fork 函数 */
    proc_caches_init(); /* 给各种资源管理结构分配缓存 */
    buffer_init(); /* 初始化缓冲缓存 */
    key_init(); /* 初始化密钥 */
    security_init(); /* 安全相关初始化 */
    dbg_late_init();
    vfs_caches_init(totalram_pages); /* 为 VFS 创建缓存 */
    signals_init(); /* 初始化信号 */
    page_writeback_init(); /* 页回写初始化 */
    proc_root_init(); /* 注册并挂载 proc 文件系统 */
    nsfs_init();
    cpuset_init(); /* 初始化 cpuset，cpuset 是将 CPU 和内存资源以逻辑性和层次性集成的一种机制，是 cgroup 使用的子系统之一*/
    cgroup_init(); /* 初始化 cgroup */
    taskstats_init_early(); /* 进程状态初始化 */
    delayacct_init();
    check_bugs(); /* 检查写缓冲一致性 */
    acpi_subsystem_init();
    sfi_init_late();
    if (efi_enabled(EFI_RUNTIME_SERVICES)) {
        efi_late_init();
        efi_free_boot_services();
    }

    ftrace_init();
    rest_init(); /* rest_init 函数 */
}

每一个函数都是一个庞大的知识点，如果想要学习Linux 内核，那么这些函数就需要去详细的研究。

本教程注重于嵌入式 Linux 入门，因此不会去讲太多关于 Linux 内核的知识。start_kernel 函数最后调用了 rest_init，接下来简单看一下 rest_init函数

rest_init 函数

init/main.c中定义

static noinline void __init_refok rest_init(void)
{
	int pid;

	rcu_scheduler_starting();
	smpboot_thread_init();
	/*
	 * We need to spawn init first so that it obtains pid 1, however
	 * the init task will end up wanting to create kthreads, which, if
	 * we schedule it before we create kthreadd, will OOPS.
	 */
	kernel_thread(kernel_init, NULL, CLONE_FS);
	numa_default_policy();
	pid = kernel_thread(kthreadd, NULL, CLONE_FS | CLONE_FILES);
	rcu_read_lock();
	kthreadd_task = find_task_by_pid_ns(pid, &init_pid_ns);
	rcu_read_unlock();
	complete(&kthreadd_done);

	/*
	 * The boot idle thread must execute schedule()
	 * at least once to get things moving:
	 */
	init_idle_bootup_task(current);
	schedule_preempt_disabled();
	/* Call into cpu_idle with preempt disabled */
	cpu_startup_entry(CPUHP_ONLINE);
}
  • rest_init
    • rcu_scheduler_starting, 启动RCU 锁调度器
    • 调用 kernel_thread 创建 kernel_init 内核进程,
      • 这就是大名鼎鼎的 init 内核进程, init 进程的 PID 为 1
      • init 进程一开始是内核进程(也就是运行在内核态, SVC模式)
      • 后面 init 进程会在根文件系统中查找名为“init”这个程序，这个“init”程序处于用户态，通过运行这个“init”程序，init 进程就会实现从内核态到用户态的转变
    • 调用 kernel_thread 创建 kthreadd 内核进程
      • 此内核进程的 PID 为 2
      • kthreadd 进程负责所有内核进程的调度和管理
    • 调用 cpu_startup_entry 来进入 idle 进程
      • 调用cpu_idle_loop
        • while循环，也就是idle进程代码, 也就是空闲进程
        • idle进程的PID为0
        • 就是freertos里面的空闲进程概念，idle进程并没有由kernel_thread或者fork函数创建，而是从主进程演变而来

指令 ps -A 可以打印出当前系统中的所有进程, 其中就能看到init进程和kthreadd进程

init进程

前面分析的函数，创建内核进程kernel_init，然后他会调用rootfs的init代码，实现从内核态到用户态的转变。

下面先来看看内核进程kernel_init的具体内容。定义在init/main.c中

static int __ref kernel_init(void *unused)
{
	int ret;

	kernel_init_freeable();             /* init 进程的一些其他初始化工作 */
	/* need to finish all async __init code before freeing the memory */
	async_synchronize_full();           /* 等待所有的异步调用执行完成 */
	free_initmem();                     /* 释放 init 段内存 */
	mark_rodata_ro();
	system_state = SYSTEM_RUNNING;      /* 标记系统正在运行 */
	numa_default_policy();

	flush_delayed_fput();

	if (ramdisk_execute_command) {
		ret = run_init_process(ramdisk_execute_command);
		if (!ret)
			return 0;
		pr_err("Failed to execute %s (error %d)\n",
		       ramdisk_execute_command, ret);
	}

	/*
	 * We try each of these until one succeeds.
	 *
	 * The Bourne shell can be used instead of init if we are
	 * trying to recover a really broken machine.
	 */
	if (execute_command) {
		ret = run_init_process(execute_command);
		if (!ret)
			return 0;
		panic("Requested init %s failed (error %d).",
		      execute_command, ret);
	}
	if (!try_to_run_init_process("/sbin/init") ||
	    !try_to_run_init_process("/etc/init") ||
	    !try_to_run_init_process("/bin/init") ||
	    !try_to_run_init_process("/bin/sh"))
		return 0;

	panic("No working init found.  Try passing init= option to kernel. "
	      "See Linux Documentation/init.txt for guidance.");
}
  • kernel_init
    • kernel_init_freeable()，完成init进程的一些其他初始化工作，后面具体分析
    • ramdisk_execute_command
      • 是全局的char * 指针变量，值是/init, 就是放在根目录下的init程序
      • 该char指针，可以通过uboot传递参数：bootargs中用 rdinit=xxx 来指定具体的init程序
      • 如果存在/init
        • run_init_process执行
      • 如果不存在，查看execute_command是否为空, 总之一定要在rootfs中找到一个可以运行的init程序
        • execute_command可以通过bootargs适应init=xxx指定
      • 如果都是空的，就依次执行/sbin/init, /etc/init, /bin/init, /bin/sh这4个备用的init程序。
        • 如果还是不存在，那么Linux启动失败。

再来看看kernel_init_freeable是做什么初始化工作的

static noinline void __init kernel_init_freeable(void)
{
	/*
	 * Wait until kthreadd is all set-up.
	 */
	wait_for_completion(&kthreadd_done);        /* 等待 kthreadd 进程准备就绪 */

	/* Now the scheduler is fully set up and can do blocking allocations */
	gfp_allowed_mask = __GFP_BITS_MASK;

	/*
	 * init can allocate pages on any node
	 */
	set_mems_allowed(node_states[N_MEMORY]);
	/*
	 * init can run on any cpu.
	 */
	set_cpus_allowed_ptr(current, cpu_all_mask);

	cad_pid = task_pid(current);

	smp_prepare_cpus(setup_max_cpus);

	do_pre_smp_initcalls();
	lockup_detector_init();

	smp_init();                         /* SMP 初始化 */
	sched_init_smp();                   /* 多核(SMP)调度初始化 */

	do_basic_setup();                   /* 设备初始化都在此函数中完成 */

	/* Open the /dev/console on the rootfs, this should never fail */
	if (sys_open((const char __user *) "/dev/console", O_RDWR, 0) < 0)
		pr_err("Warning: unable to open an initial console.\n");

	(void) sys_dup(0);
	(void) sys_dup(0);
	/*
	 * check if there is an early userspace init.  If yes, let it do all
	 * the work
	 */

	if (!ramdisk_execute_command)
		ramdisk_execute_command = "/init";

	if (sys_access((const char __user *) ramdisk_execute_command, 0) != 0) {
		ramdisk_execute_command = NULL;
		prepare_namespace();
	}

	/*
	 * Ok, we have completed the initial bootup, and
	 * we're essentially up and running. Get rid of the
	 * initmem segments and start the user-mode stuff..
	 *
	 * rootfs is available now, try loading the public keys
	 * and default modules
	 */

	integrity_load_keys();
	load_default_modules();
}

简单总结一下：

  • kernel_init_freeable
    • do_basic_setup 完成linux下的设备驱动初始化工作，非常重要
      • driver_init完成linux下驱动模型子系统的初始化
    • sys_open(“/dev/console”), 打开根文件系统的console设备
      • linux中一切皆文件，此文件为控制台设备
      • 每个文件都有一个文件描述符，此处的/dev/console的描述符就是0， 标准输入0
    • sys_dup, 将标准输入0的文件描述符复制了2次，一个作为标准输出1，一个作为标准错误2
      • 这样，stdi,stdo,stderr,都是/dev/console

      • 还记得uboot里面，通过bootargs指定了console=ttymxc0,115200, 将串口设备设置成console，也就是uart1

      • 当然你也可以把别的设备设置成交互的console, 比如虚拟控制台tty1, z这样就可以在LCD屏幕上看到系统的提示信息了

    • prepare_namespace(), 挂载根文件系统。
      • 根文件系统也是bootargs指定，root=/dev/mmcblk1p2 rootwait rw, 即emmc的分区2中

linux内核的启动分析就到这里了

linux内核最终是需要和rootfs打交道的，也就需要挂载根文件系统，并且执行rootfs总的/init程序。以此来进入用户态。这里就引出了我们的根文件系统。

所以，总结：

linux系统移植3部分：

  1. uboot
  2. linux kernel + dtb
  3. rootfs(根文件系统)， 没有这个，就没有init进程，无法进入用户态。

linux内核移植

将NXP芯片原厂的linux内核移植到我们正点原子的开发板上，就是主要掌握如何将芯片原厂的linux BSP包移植到我们自己的平台上

先编译原厂的linux内核

make distclean
make imx_v7_mfg_defconfig       //使用原厂的mfg的defconfig, 还有别的imx的开发板默认配置，建议用mfg的，因为这个配置文件，默认支持IMX6ULL这个芯片，而且，此文件编译出来的zImage可以通过NXP官方的MfgTool工具烧写
make -j16

/*
我们目前使用的dts是，arch/arm/boot/dts/imx6ull-14x14-evk.dtb， 当然是针对NXP的evk板卡的
*/

烧录测试，因为我们以及默认指定了rootfs在emmc分区2，所以直接下载启动就行

添加我们自己的开发板

  1. arch/arm/configs/下复制defconfig配置文件
    1. cp imx_v7_mfg_defconfig imx_alientek_emmc_defconfig
    2. 屏蔽CONFIG_ARCH_MULTI_V6=y, 因为这个可能影响我们自己的驱动，我们是armv7架构
  2. arch/arm/boot/dts, 复制dts
    1. cp imx6ull-14x14-evk.dts imx6ull-alientek-emmc.dts
    2. arch/arm/boot/dts/Makefile 加入编译选项

修改主频

这里主要就是尝试使用虚拟文件系统

cat /proc/cpuinfo   //BogoMIPS越大，主频越高

cd /sys/bus/cpu/devices/cpu0/cpufreq/
    cpuinfo_cur_freq
    cpuinfo_max_freq
    cpuinfo_min_freq
    ...
    scaling_available_governors
    scaling_available_frequencies
    ...
    stats/          //这个里面由统计cpu各种运行频率的统计情况

alt text
alt text

修改EMMC驱动

默认的linux内核驱动+dts,使用emmc是4线，我们的支持8线，所以改成8线

修改以太网驱动

切换驱动，配置复位引脚，复位fec1,fec2, 先不要纠结，能用就行
