platform device driver梳理

这边对linux内核里面的结构体定义做一个梳理：

• struct platform_device
  • struct device
• struct platform_driver
  • struct device_driver

platform_xxx的定义都在include/linux/platform_device.h

device, device_driver的定义都在include/linux/device.h

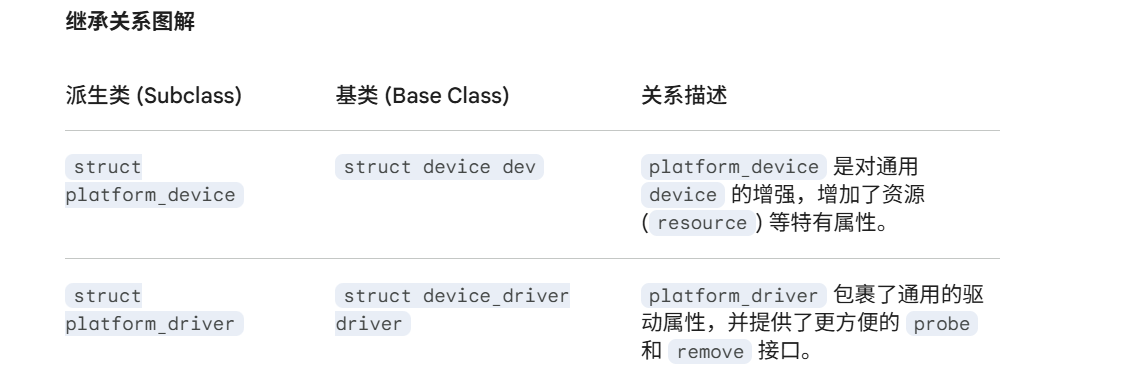

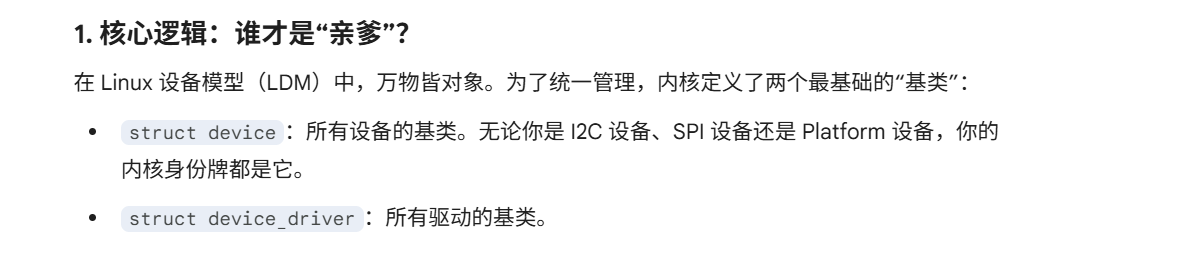

Linux里面的继承和多态

结构体成员变量一览

设备

基类：struct device

struct device {
    struct device *parent;              // 父设备（通常是其所属的总线控制器）
    struct device_private *p;           // 【严禁触碰】内核私有数据，存储总线链表位置等
    struct kobject kobj;                // 内核对象，负责引用计数和 sysfs 层级生成
    const char *init_name;              // 初始名字
    const struct device_type *type;     // 设备类型

    struct mutex mutex;                 //互斥锁，用来同步堆驱动程序的调用

    struct bus_type *bus;               // 设备所属的总线（如 &platform_bus_type）
    struct device_driver *driver;       // 指向当前已经绑定的驱动程序

    void *platform_data;                // 老式驱动传参方式 platform特有数据，device core不能访问他）
    void *driver_data;                  //驱动数据，用dev_set/get_drvdata获取，保存设备结构体这些
    struct dev_pm_info power;           // 电源管理状态信息

    #ifdef CONFIG_OF
    struct device_node *of_node;        // 【核心】指向设备树(DTS)中的节点，OF函数全靠它
    struct fwnode_handle *fwnode;       // 固件节点句柄（统一了 ACPI 和 DT）
    #endif

    dev_t devt;                         // 设备号（主设备号+次设备号）
    spinlock_t devres_lock;             // 管理设备资源的自旋锁
    struct list_head devres_head;       // 由 devm_ 系列函数管理的资源列表

    void (*release)(struct device *dev); // 当引用计数归零时释放资源的函数
    // ... 还有处理 DMA、IOMMU、Numa 节点等非常底层的成员


    dev_t  devt;                        //设备号
    u32    id;                          //设备实例
    //....
};

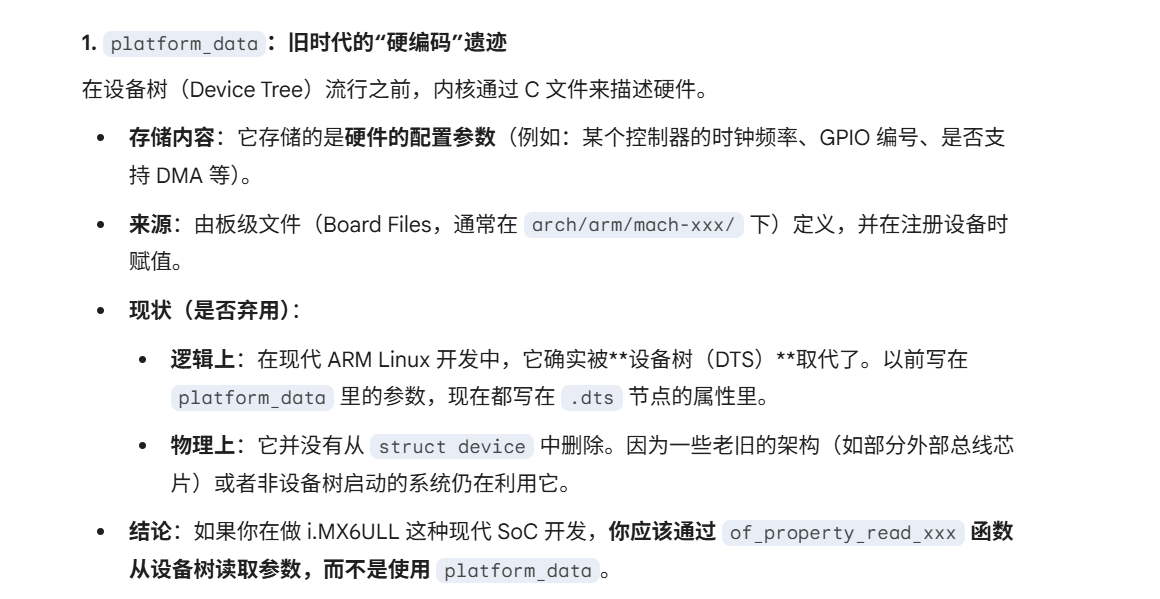

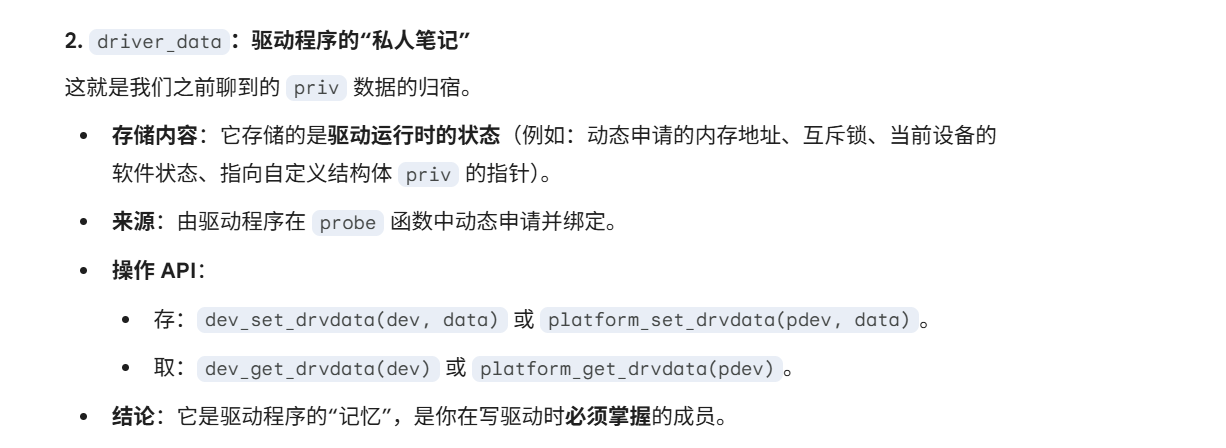

区别platform_data, driver_data

子类：struct platform_device

struct platform_device {
    const char  *name;                  // 设备名，用于和驱动的 name 进行匹配
    int         id;                     // 设备 ID，用于区分同名设备。若只有一个则设为 -1
    bool        id_auto;                // 是否自动分配 ID
    struct device dev;                  // 【基类】最核心的成员，包含了设备树节点和父设备信息
    u32         num_resources;          // 资源数组的数量
    struct resource *resource;          // 【资源】指向 MEM、IRQ、DMA 等硬件资源描述的数组

    const struct platform_device_id *id_entry; // 匹配成功后，指向匹配到的 ID 表项
    char *driver_override;              /* 强制匹配特定驱动的名字 */

    /* MFD (多功能设备) 相关指针 */
    struct mfd_cell *mfd_cell;

    /* 架构特定的扩展数据 */
    struct pdev_archdata archdata;
};

驱动

基类：struct device_driver

struct device_driver {
    const char *name;              // 驱动程序的名字
    struct bus_type *bus;          // 所属总线
    struct module *owner;          // 模块属主，通常填 THIS_MODULE

    const char *mod_name;          // 用于内置模块的名字
    bool suppress_bind_attrs;      // 是否禁止通过 sysfs 手动绑定/解绑

    #ifdef CONFIG_OF
    const struct of_device_id *of_match_table; // 【核心】设备树匹配表
    #endif

    // 通用探测函数：platform 总线会先调它，它内部再转换成 platform_device 调你的 probe
    int (*probe) (struct device *dev);
    int (*remove) (struct device *dev);
    void (*shutdown) (struct device *dev);
    int (*suspend) (struct device *dev, pm_message_t state);
    int (*resume) (struct device *dev);

    // 现代电源管理框架
    const struct dev_pm_ops *pm;

    // 内核维护的私有数据
    struct driver_private *p;
};

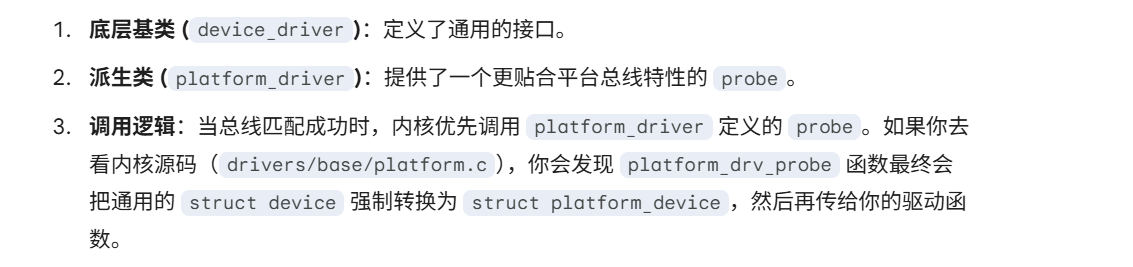

子类：struct platform_driver

struct platform_driver {
    /* 当总线匹配成功、设备被添加时执行 */
    int (*probe)(struct platform_device *);

    /* 当驱动卸载或设备被拔出时执行 */
    int (*remove)(struct platform_device *);

    /* 系统关机时的回调 */
    void (*shutdown)(struct platform_device *);

    /* 电源管理：休眠回调 */
    int (*suspend)(struct platform_device *, pm_message_t state);

    /* 电源管理：唤醒回调 */
    int (*resume)(struct platform_device *);

    /* 【基类】通用的驱动属性，包含了名字、匹配表和模块所有者 */
    struct device_driver driver;

    /* ID 匹配表，用于支持一个驱动对应多个不同名字的设备 */
    const struct platform_device_id *id_table;

    /* 防止延迟探测的标志 */
    bool prevent_deferred_probe;
};

内核中变量缩写命名

遵循一套非常严谨的命名规范

1. 核心对象缩写 (名词)

这些缩写通常代表结构体的实例指针。

• dev (Device): 指向 struct device 的指针。它是所有设备的基类。
• pdev (Platform Device): 指向 struct platform_device 的指针。
• drv (Driver): 指向 struct device_driver 的指针。
• pdrv (Platform Driver): 指向 struct platform_driver 的指针。
• node / np (Node Pointer): 通常指 struct device_node *，即设备树中的一个节点指针。
• priv Private Data”（私有数据

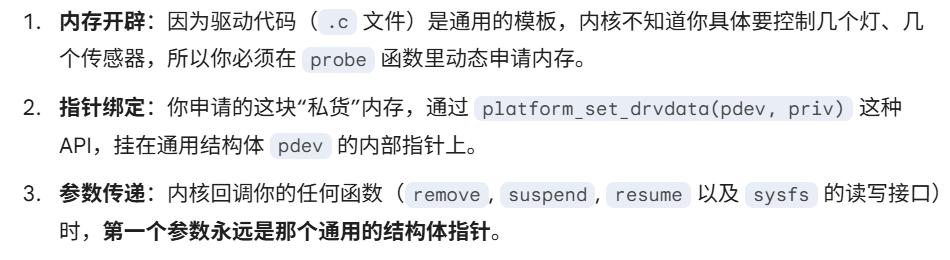

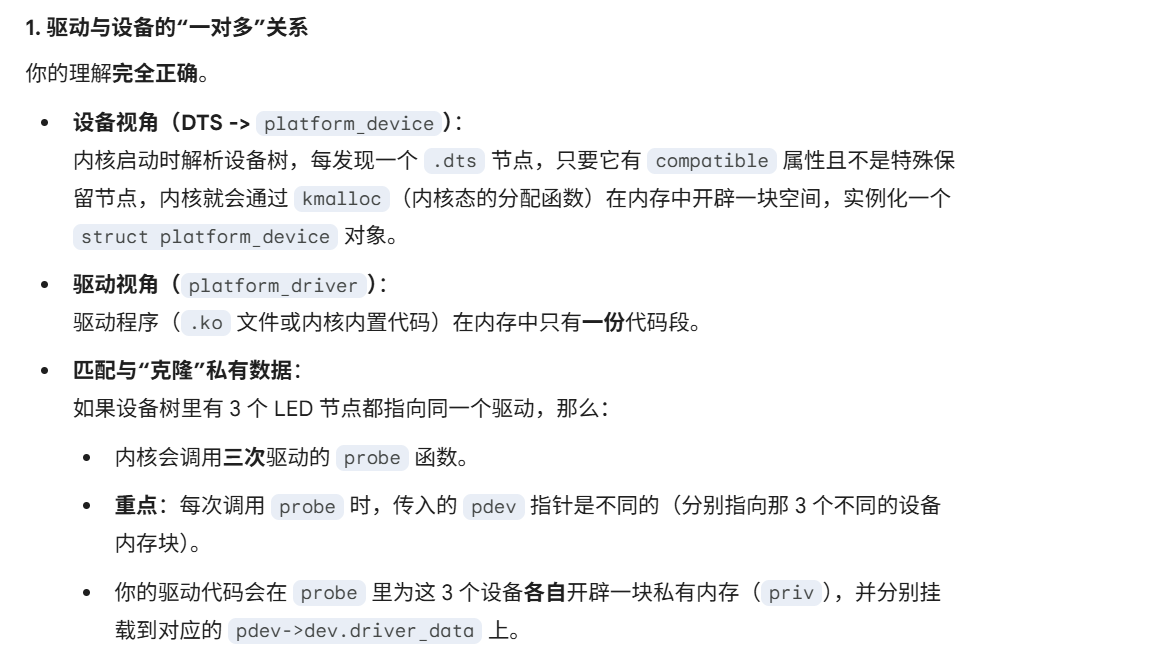

  • 内核的设备类型platform_device是通用的，所以只定义了设备的共性，但是你的驱动中，常常要记录一些特有信息，比如GPIO编号，动态申请的内存地址，当前设备的运行状态，互斥锁，自旋锁
  • 我们驱动里面使用的platform_device变量都是通用的。所以我们只能自己在驱动中开辟一块内存，然后自己创建设备描述结构体。然后把他们绑定到我们创建使用的通用的platform_device上（里面的指针指向我们这一块内存）
  • 你不能修改内核定义的全局结构体，只能拿一个私有数据的指针，指向你驱动里面的开辟的全局内存。

  •

  •

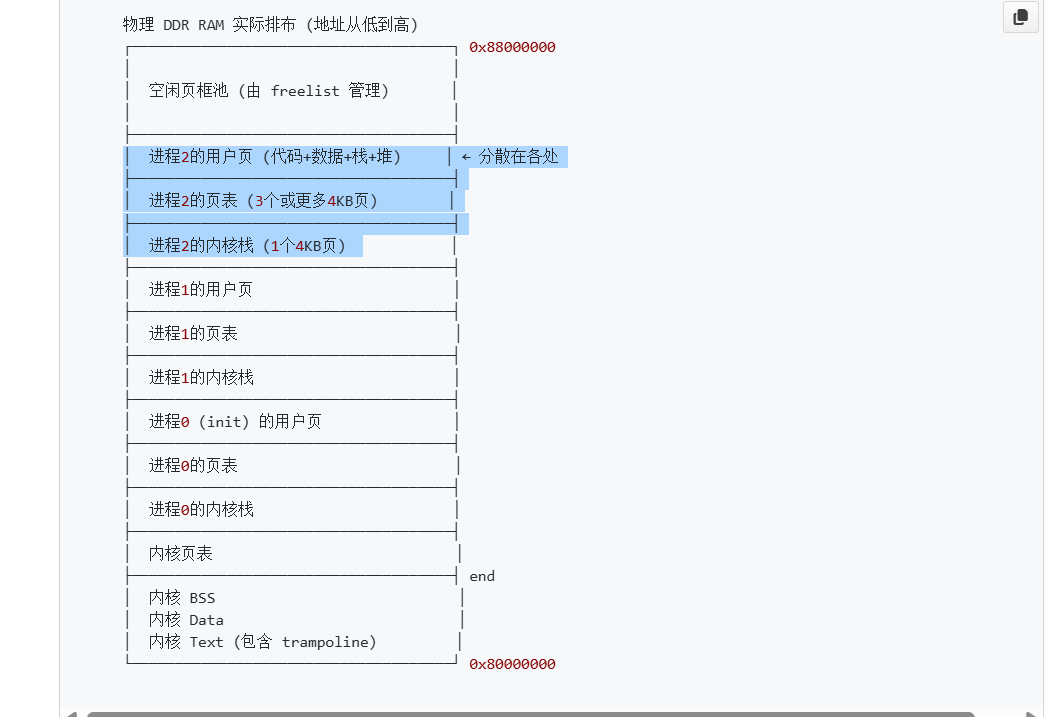

  • 关于内核申请的内存，其实是在空闲列表里面申请的，这个xv6里面搞清楚了

  •

---

2. 资源管理前缀 (动词/特性)

devm_ (Device Managed)

这是 Linux 内核的“自动垃圾回收”机制。

• 含义：带有 devm_ 前缀的函数（如 devm_kzalloc, devm_gpio_request）申请的资源，会挂在 struct device 内部的 devres_head 链表上。

• 作用：当驱动卸载（执行 remove）或 probe 失败时，内核会自动释放这些资源。你不需要在 remove 函数里手动写一堆 kfree 或 gpio_free。

---

of_ (Open Firmware)

• 含义：所有处理设备树 (Device Tree) 相关的函数都以 of_ 开头。

• 例子：of_get_named_gpio（从设备树获取 GPIO 编号），of_property_read_u32（读取设备树里的数字属性）。

---

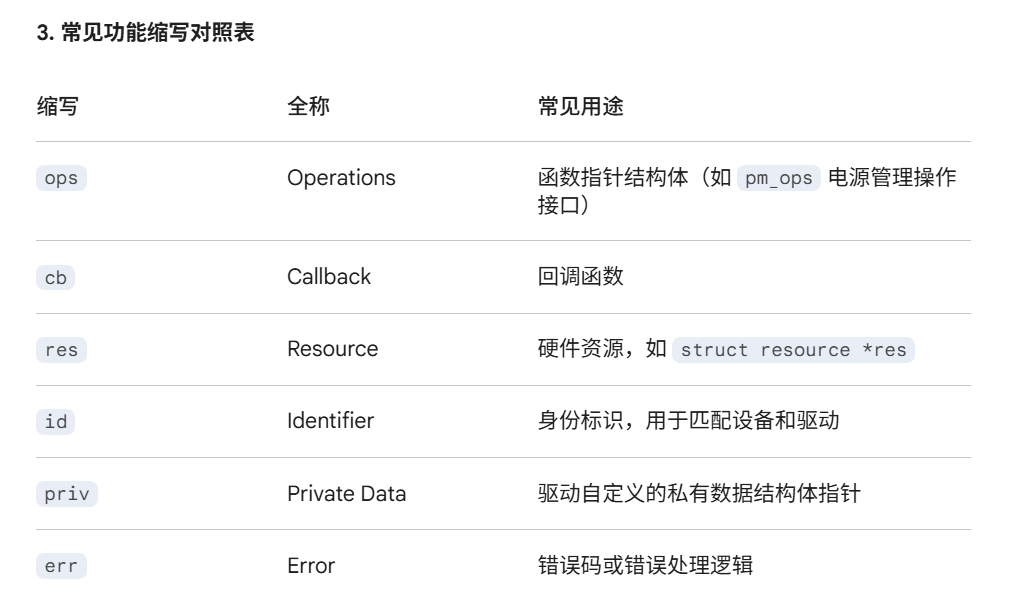

3. 常见缩写

所以看到pdev->dev, 就是获取设备的父类对象

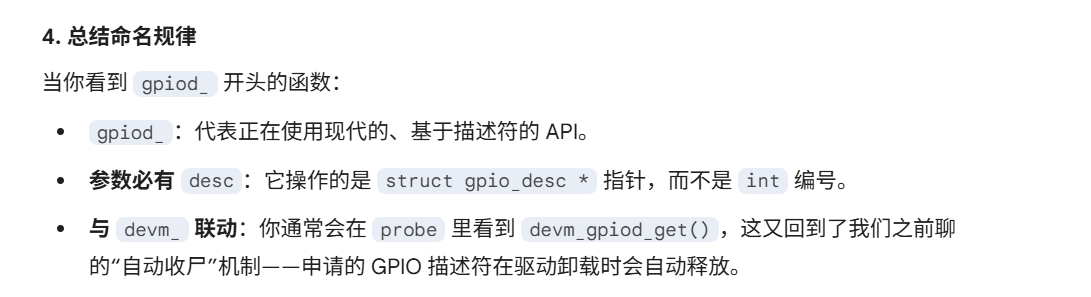

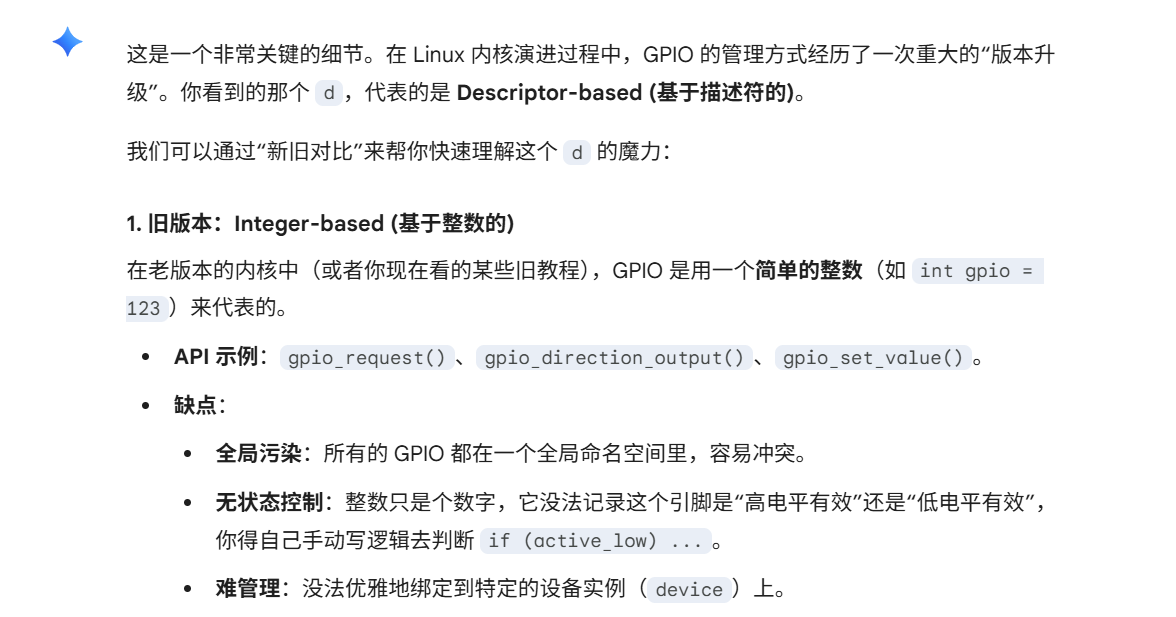

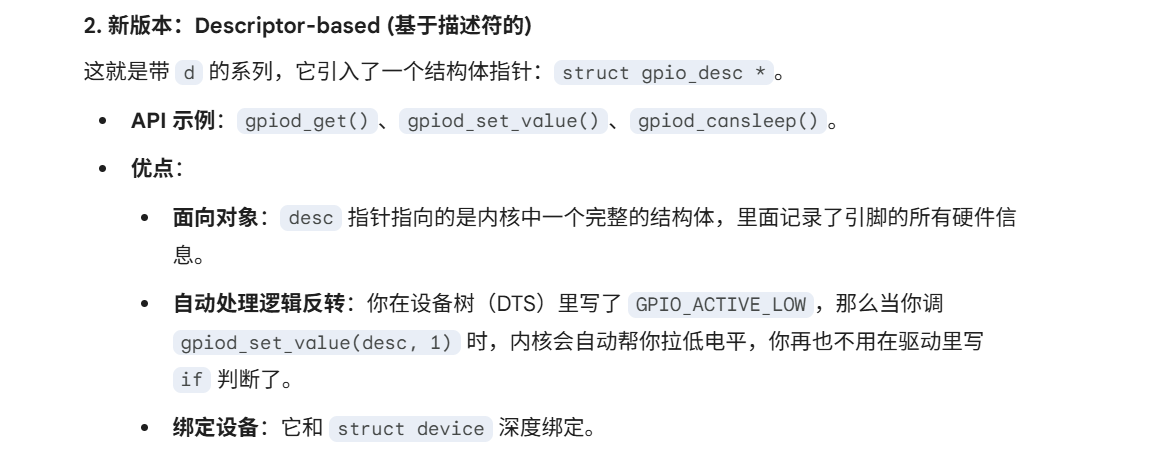

gpiod和之前的gpio子系统

linux内核目录结构一览

linux-src/
├── arch/                        # 体系结构相关代码 (如 arm64, riscv, x86)
│   └── arm64/boot/dts/          # 【重点】这里存放了你经常修改的设备树文件 (.dts)
│
│
├── drivers/                     # 驱动程序主体
│   ├── base/                    # 【核心核心】Linux 设备模型 (LDM) 的底层实现
│   │   ├── bus.c                # 总线注册、匹配逻辑
│   │   ├── dd.c                 # Driver Bound (驱动绑定核心逻辑)
│   │   ├── driver.c             # struct device_driver 的通用操作
│   │   ├── core.c               # struct device 的通用操作
│   │   └── platform.c           # 【重点】platform_driver_register 等函数的定义就在这！
│   ├── leds/                    # LED 子系统目录
│   │   ├── led-core.c           # LED 核心层逻辑
│   │   ├── led-class.c          # /sys/class/leds 的创建与管理
│   │   └── leds-gpio.c          # 【教科书】基于 platform 框架的最简单标准 LED 驱动
│   ├── gpio/                    # GPIO 子系统 (gpiolib)
│   ├── platform/                # 特定于某些硬件平台的“增强型”驱动 (非框架本身)
│   │   └── x86/                 # 例如 Thinkpad 快捷键、华硕笔记本特有的驱动
│   └── of/                      # Open Firmware (设备树) 的核心解析逻辑
│
│
├── include/                     # 头文件目录
│   ├── linux/                   # 【重点】通用的内核头文件 (与平台无关)
│   │   ├── platform_device.h    # struct platform_device 定义和 API 声明
│   │   ├── device.h             # struct device 基类定义
│   │   ├── of.h                 # 设备树操作 API (of_ 开头的函数)
│   │   ├── leds.h               # LED 子系统相关结构体
│   │   └── mod_devicetable.h    # of_device_id 等匹配表的定义
│   └── uapi/                    # User API (给应用层调用的头文件)
│
│
├── Documentation/               # 内核文档
│   └── devicetree/              # 设备树绑定文档 (告诉你 DTS 节点该怎么写)
│
│
└── kernel/                      # 内核核心调度、同步、定时器逻辑

platform_bus是唯一的全局变量

在 Linux 内核中，platform_bus_type 确实是一个全局唯一的 struct bus_type 实例

根据上面的目录结构分类，就很容易找到他的全局变量创建在drivers/base/platform.c中

struct bus_type platform_bus_type = {
    .name		= "platform",
    .dev_groups	= platform_dev_groups,
    .match		= platform_match,      // 【核心】决定设备和驱动能否“牵手”成功
    .uevent		= platform_uevent,
    .pm		    = &platform_dev_pm_ops, // 电源管理
    .probe		= platform_drv_probe,  // 封装后的探测函数
    .remove		= platform_drv_remove,
    .shutdown	= platform_drv_shutdown,
};
EXPORT_SYMBOL_GPL(platform_bus_type); // 导出符号，让其他模块也能访问

关于/sys, /proc和驱动的关联

/sys /proc是什么

/proc 是历史遗留的“大杂烩”，而 /sys 是伴随 Linux 设备模型（LDM）诞生的“现代化设备博物馆”

这两个目录下面都是挂载的虚拟文件系统

---

/proc (Process Information Pseudo-file System)

• 初衷：最早在 Unix 时代，/proc 仅仅是为了向用户空间导出进程（Process信息而创建的（比如现在的 /proc/1 就是 init 进程的状态）。

• 演变（失控）：随着 Linux 发展，内核开发者发现从内核向用户层传递数据太麻烦了，而 /proc 刚好是个现成的通道。于是，大家开始往里面塞各种与进程无关的东西：内存信息（meminfo）、中断（interrupts）、命令行参数（cmdline），甚至包括你提到的设备树（device-tree）。

• 缺点：毫无结构可言，格式混乱。有些文件里面是一大坨文本，用户层写脚本去解析这些文本非常痛苦（比如用 awk/grep 抓取特定字段）。

/proc 的常见目录

• /proc/"pid"/：各个进程的状态（老本行）。
• /proc/interrupts：系统的中断统计。
• /proc/device-tree/：设备树节点（实际上在现代内核中，它通常是一个指向 /sys/firmware/devicetree/base 的符号链接）。

---

/sys (Sysfs)

• 初衷：在 Linux 2.6 引入设备模型（LDM）时，内核鼻祖 Linus 和其他维护者受够了 /proc 的混乱。他们决定专门为设备、总线、驱动设计一个新的文件系统，这就是 sysfs。

• 核心规则：严格的层次结构和一个文件只干一件事（只包含一个值的原则。比如，你想看设备的电源状态，在 sysfs 里就是一个单独的文件，里面只有 0 或 1，不需要任何解析。

• 本质：sysfs 就是内核中 kobject（内核对象的基类）树状拓扑结构在用户空间的直接映射。

/sys 的核心目录（LDM(linux设备模型) 的三维立体图）

• /sys/devices/：
  • 族谱视角, 全局设备树最真实的物理连接图。这是系统所有物理设备的真实拓扑结构（谁挂在谁下面，一清二楚）。
• /sys/bus/：
  • 相亲视角, 总线match视角。包含 platform、i2c、usb 等。目录下的 devices 和 drivers 实际上是指向 /sys/devices/ 的符号链接（这也是为什么你能在platform 下找到你创建的设备）。
  • 在 /sys/bus/platform/ 下，你可以清楚地查账哪些设备挂在 platform 总线上？哪些驱动已经就绪？谁和谁配对成功了
• /sys/class/：
  • 职业视角。不管你是通过什么总线接入的，只要你是 LED，就归类到 /sys/class/leds/；是网卡，就归类到 /sys/class/net/。
• /sys/module/：系统加载的所有内核模块（ko文件）的状态。

---

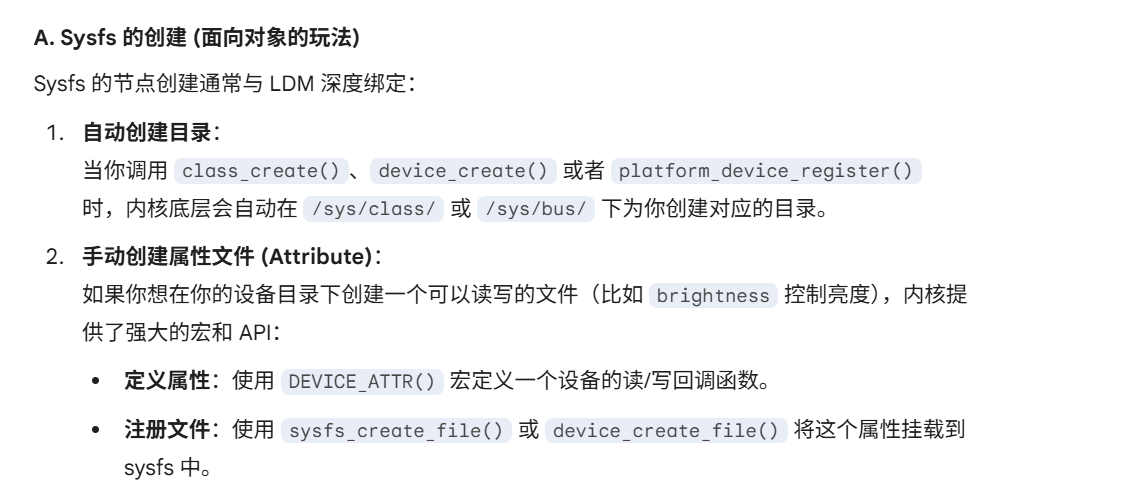

我如何在驱动中创建/sys下的一些东西

在 sysfs 中，有一个极其优雅的设计哲学：

目录代表“对象” (kobject)，而文件代表对象的“属性” (attribute)。

• 在你的驱动里，你只需要提供两个函数（读和写），内核就会自动帮你把它们映射成 /sys 下的一个普通文本文件。
• 用户层只需使用最基础的 cat 和 echo 命令，就能跨越内核边界，直接调用你写的 C 函数！



sysfs源码目录

sysfs这些属于VFS虚拟文件系统，所以

• Sysfs 核心机制： fs/sysfs/
  • sysfs 文件系统的挂载、文件读写回调的底层实现。
• Kobject (sysfs的灵魂) lib/kobject.c
  • 重点！kobject 负责维护引用计数，它的每一次注册（kobject_add）都会在 sysfs 里生成一个目录。
• 与设备模型的桥梁: drivers/base/core.c drivers/base/class.c
  • 这里包含了 class_create 等函数，它们内部会调用 kobject_add 和 sysfs 的 API，最终在 /sys/ 下建出你看到的结构。

疑问：class,device是为了在sysfs里面创建节点，那么申请设备号，注册设备的作用是什么？

在linux的内核设备-驱动-总线模型中

• 我们用dts来描述设备信息（属于总线层），
  • 最终得到platform_device
  • 作用，是描述硬件资源（寄存器地址、中断号），此时，内核已经知道硬件的存在了

  • 但用户空间的程序（如你的 C 语言 App）还看不见它，没有接口

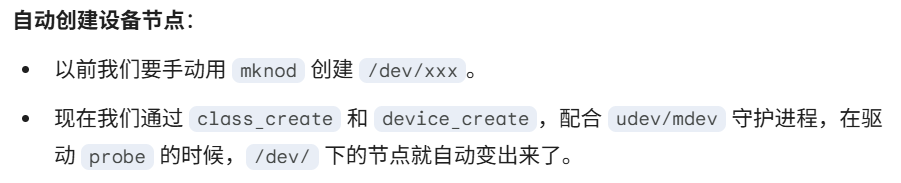

• 注册字符设备/申请设备号（属于文件系统层）
  • 目的：在 /dev/ 目录下生成一个“文件节点”

  • Linux 的哲学是“万物皆文件”。用户 App 想要控制硬件，必须通过 open(“/dev/myled”, …)

  • 申请设备号, 注册 cdev，就是为了告诉内核：“当有人访问这个 /dev/ 文件时，请跳转到我驱动里写的 read/write/ioctl 函数去

现代驱动开发的不同

上面你还要自己手动让内核把用户层的访问，路由到驱动

在现代驱动开发中，我们确实在减少直接操作设备号

• 子系统封装（如 LED 子系统）：
  • 如果你写的是标准的 leds-gpio 驱动，你不需要申请设备号，也不需要 cdev_add
  • 因为 LED 子系统框架（led-class.c）已经提前申请好了主设备号，并统一管理了 /sys/class/leds/。你只需要调led_classdev_register，框架就会自动帮你搞定一切
