介绍

这篇文档，主要记录我在初步认识esp32s3开发板的存储架构的时候，和stm32, imx6ull的存储架构的不同的讨论

借这个机会，了解启动流程，代码运行，mmu，哈佛架构，数据总线，指令总线，寻址地址，块设备，存储架构,cache这些的了解。

存储架构对比

下面先来对比一下，stm32,esp32s3,imx的存储器架构

stm32f103zet6

这个的存储器架构，之前就已经分析过了，就是内部ROM，内部RAM。

[ ARM Cortex-M3 ]
             |
    +--------+--------+
    |  System Bus     |
    +---|---------|---+
        |         |
+-------v---+ +---v-------+
| Int. ROM  | | Int. RAM  |
| (512 KB)  | | (64 KB)   |
| 存放/运行  | | 存放变量  |
| 程序代码   | | 堆栈      |
+-----------+ +-----------+

stm32的bin用户代码，就烧录在内部ROM里面，上电后，start.S会把.data,.bss拷贝到内部RAM中，这样来运行。

由于都是内部ROM，RAM，所以无需mmu映射，单纯靠总线矩阵，就可以实现存储空间到寻址空间的映射

esp32s3-N16R8

            [ Xtensa® Dual-Core LX7 ]
                         |
            +------------v------------+
            | Cache / MMU (地址映射中心) |
            +------------|------------+
                         |
      +------------------+------------------+
      |                  |                  |
+-----v-----+      +-----v-----+      +-----v-----+
| Int. ROM  |      | Int. RAM  |      |  SPI Bus  |
| (384 KB)  |      | (512 KB)  |      | (外部总线) |
| 固化Boot/ |      | 极速数据  |      +-----|-----+
| 算法库    |      | 关键代码  |            |
+-----------+      +-----------+     /------+------\
                                    |              |
                           +--------v-------+ +----v-----------+
                           | Ext. SPI Flash | | Ext. SPI RAM   |
                           | (N16: 16 MB)   | | (R8: 8 MB)     |
                           | 存放固件/文件   | | 存放UI/大数据库 |
                           +----------------+ +----------------+

esp32和单片机stm32的存储架构有些不同，他和跑linux的系统，有些类似，但是同时具备单片机的轻量和系统a核的那种性能，他同时具备：

  • 内部ROM（384KB）
    • 内部相当于存放bootROM代码
  • 内部RAM
    • 内存要求不高时，充当内存ram
  • 外部ROM
    • 实际bin文件存储的位置
  • 外部RAM
    • 用于扩展内存，比如需要存储很大的图片，原来的512KB肯定不够。

esp32s3和imx不同，他的外部存储器（ROM，RAM）都是通过SPI来进行访问的，所以：

  • 如果没有启用MMU，那么外部存储器全部都是普通的块设备。
  • 如果开启MMU，则外部存储器，比如外部ROM，就可以通过MMU来把物理存储空间，映射到寻址空间中

为什么esp32s3不像imx一样，用外部RAM？

ESP32-S3 支持外接高达 1GB 的外部 RAM（通常是 PSRAM，即伪静态随机存储器）。

  • 为什么你在基础教程里没看到？ 因为内置的 512KB SRAM 对跑一个简单的 Wi-Fi 联网或 LED 闪烁程序已经绰绰有余了。

  • 什么时候会用？ 当你要跑 LVGL 图形界面、摄像头拍照、AI 语音识别或者本地 Web 服务器时，512KB 瞬间就会满，这时候你买的开发板通常会带一个 8MB 或 16MB 的 PSRAM 颗粒。

当你按下复位键，ESP32-S3 的内存会经历这个过程：

  • 代码段 (.text): 留在外部 Flash 里，通过 ICache 映射到 0x4200_0000。

  • 常量 (.rodata): 留在外部 Flash 里，通过 DCache 映射到 0x3C00_0000。

  • 变量 (.data / .bss): 必须搬运到 内部 SRAM，地址在 0x3FC8_0000 附近。

  • 如果你开启了 PSRAM(外部RAM): 那么你可以通过 heap_caps_malloc(MALLOC_CAP_SPIRAM) 在外部 RAM 里开辟巨大的缓冲区。

imx6ull

            [ ARM Cortex-A7 ]
                   |
          +--------v--------+
          |   Bus Matrix    |
          +---|--------|----+
              |        |
      +-------+        +-------+--------------+
      |                        |              |
+-----v-----+            +-----v-----+  +-----v-------+
| Boot ROM  |            | Int. RAM  |  | DDR Control |
| (96 KB)   |            | (OCRAM)   |  | (高速控制器) |
| 芯片自检  |            | (128 KB)  |  +-----|-------+
| 找启动介质|            | 搬运代码用|        |
+-----------+            +-----------+  +-----v-------+
      |                                 | Ext. DDR3   |
+-----v-------------+                   | (256/512 MB)|
| Ext. eMMC / NAND  |                   | 真正的运行区 |
| (几个GB的程序镜像)| ----------------> | (代码+系统)  |
+-------------------+ (由Bootloader搬运) +-------------+

这个架构就是标准的linux开发板的架构，具体不多说了。

imx的外部存储器和esp32不太一样。

  • 外部ROM，imx的是sd卡，emmc这些，因为存储空间非常大，16G，32G，寻址空间没这么多，所以一般不用MMU映射到寻址空间，而是单纯的用作块设备。
  • 外部RAM，也就是DDR，imx是有独立的ddr总线进行连接，所以是可以映射到寻址空间的。

注意，这三个都是哈佛架构，也就是CPU有数据总线和指令总线，具体使用在下面讲

总结对比

特性,       STM32 (F1系列),     ESP32-S3 (及类似芯片),              i.MX (及其他 MPU)
代码位置,   内部 Flash (片上),      外部 Flash,                     外部 Flash / eMMC
运行内存,   内部 SRAM (小),         内部 SRAM + 外部 PSRAM,         外部 DDR RAM
核心机制,    直接寻址 (简单直接),    XIP (就地执行) + Cache,          Bootloader 搬运到 RAM 运行
角色定位,   纯种单片机,             “缝合怪” (单片机皮，电脑心),        小型电脑处理器

为什么 ESP32-S3 的过程感觉像 i.MX？

你感觉像 i.MX 是因为它们都引入了 MMU (内存管理单元) 和 Cache (缓存)。

  • i.MX 的逻辑： 外部存储（Flash/SD卡）太慢，必须在上电后把整个 Linux 内核和大程序全部搬运到外部 DDR RAM 里跑。

  • ESP32-S3 的逻辑 (XIP)： 外部 Flash 虽然慢，但我有一个聪明的 Cache。CPU 想读哪段代码，Cache 就去 Flash 搬哪段，映射到虚拟地址空间。

这就是为什么 ESP32 即使不接外部 RAM 也能跑： 它把内部 SRAM 的一部分临时当成了外部 Flash 的“窗口”。

既然像 i.MX，为什么不默认全用外部 RAM？

既然可以外接 1GB，为什么不干脆像 i.MX 那样全跑在外部 RAM？主要有三个考量：

  • 功耗控制： 访问外部总线（SPI/QPI）非常耗电。单片机首要任务是低功耗，能用内部 SRAM 解决的就绝不出门。

  • 延迟 (Latency)： 内部 SRAM 是单周期访问（快如闪电）；外部 RAM 即使有 Cache，也存在未命中时的等待时间。

  • 引脚资源： i.MX 为了接 DDR 动辄占用几十个引脚；ESP32-S3 常用 SPI 接口，虽然节省了引脚，但带宽上限封死了。

cache

上面，已经整理了stm32,esp32,imx的存储架构的区别。下面来具体讨论，经常看到说，cache可以加速访问RAM，ROM，为什么？

如果最终都要从慢速的外部 ROM 搬东西，那 Cache 凭什么能快？

  • Cache 聪明的点在于：它不是“按需取一个”，而是“顺便带一堆”

    • 第一次读取 (Cache Miss): 当 CPU 第一次要读某个地址的代码时，Cache 确实得苦哈哈地去外部 Flash 搬运。这时候 CPU 必须等待（Stall），速度确实慢。

    • 空间局部性 (Spatial Locality): 你的代码通常是顺序执行的。当你读地址 0x01 时，Cache 预判你马上要读 0x02, 0x03… 所以它会一次性从 Flash 搬回一个缓存行 (Cache Line)，比如 32 字节或 64 字节。

    • 时间局部性 (Temporal Locality): 代码里有很多 for 循环或函数调用。一段代码被搬进 Cache 后，循环 1000 次，除了第一次是慢的，剩下的 999 次都是直接从内部 SRAM 读。

cache，相当于是内部RAM中，对于外部ROM的一段动态窗口映射

在 ESP32-S3 中，确实会划出一部分 Internal SRAM（比如 SRAM 0 的一部分）专门给 Cache 使用。但这块 SRAM 并不是死死地对应 Flash 的某一段，而是一个动态池子。

  • 标签 (Tag) 机制： Cache 内部会维护一张表。它记录了：“我现在这块 SRAM 里存的到底是从 Flash 哪个地址搬过来的东西？”

  • 动态替换： 比如你划了 32KB 的 SRAM 做 Cache。

    • 当你运行程序 A 段时，这 32KB 填满了 A 段的代码。

    • 当你突然跳转到程序 B 段（在 Flash 另一个很远的地方），Cache 发现这 32KB 里没有 B，它就会把旧的 A 代码踢出去，从 Flash 搬 B 段进来覆盖掉。

ESP32-S3 的特殊性：ICache 与 DCache

ESP32-S3 把这个“替身”分得更细：

  • ICache (Instruction Cache): 专门给指令总线用。CPU 读代码去执行时走这里。它只读不写，所以逻辑简单，速度极快。

  • DCache (Data Cache): 专门给数据总线用。如果你在 Flash 里存了一些大的图片、常量表，CPU 读取它们时走这里。

注意： 在 ESP32-S3 中，你可以通过配置，决定到底拿多少 SRAM 出来当 Cache。

  • 如果你不设 Cache，那这部分 SRAM 就能当普通的 RAM 存变量。

  • 如果你设了 Cache，这部分 SRAM 就不再受你控制，而是受 MMU (内存管理单元) 自动管理，专门负责和外部 Flash 对接。

–

以上就是对cache的一些认识，它本质上是一块SRAM区域，只不过这里面不是存储固定的内容，而是对其他存储器空间的一个动态映射。这样一次拷贝，可以把一整个映射区域的内容都拷贝过来，cpu读取内容就是在SRAM的cache中，而不是每次等待长时间来访问外部ROM

总线，数据总线，指令总线

既然上面提到了总线，我看stm32，imx里面都没有提到数据总线，指令总线，当时就只是单纯的说cpu取PC指针的指令，执行。

事实是：STM32 和 i.MX 都有指令总线和数据总线，只是它们的表现形式和重视程度不同

两种基础架构：冯·诺依曼 vs. 哈佛

  • 冯·诺依曼架构 (Von Neumann): 指令和数据全都挤在一根总线上。就像一条单行道，CPU 要么取指令，要么取数据，不能同时干。

  • 哈佛架构 (Harvard): 指令和数据有各自独立的总线。就像双向八车道，CPU 可以一边取下一条指令，一边读内存里的变量。

stm32的总线

在 STM32F103 (Cortex-M3) 中：
其实它也是哈佛架构。如果你翻开《STM32参考手册》的“存储器架构”一节，你会看到三根总线：

  • I-Code 总线： 专门去 Flash 取指令。

  • D-Code 总线： 专门去 Flash 取常量（Literal data）。

  • System 总线： 去 SRAM 读写变量。

为什么你没感觉？ 因为 STM32 内部有一个叫 总线矩阵 (Bus Matrix) 的东西。它像一个交通警察，自动把这些请求分流了。对开发者来说，你只需要操作地址空间（0x0800… 或 0x2000…），感觉好像只有一套内存。

imx中的总线

在 i.MX (Cortex-A 系列) 中：

i.MX 这种高性能处理器更是彻头彻尾的哈佛架构。它的 L1 Cache（一级缓存） 是严格分成 I-Cache 和 D-Cache 的。

为什么你没感觉？ 因为 i.MX 运行的是 Linux 或复杂的系统，这些底层的总线路由完全由内核和硬件 MMU 自动处理了，应用层根本碰不到。

esp32的总线

为什么 ESP32-S3 显得这么“显眼”？

ESP32-S3 把指令总线和数据总线拎出来强调，是因为它的外部存储架构太特殊了：

  • 物理上的割裂： ESP32-S3 的代码存在片外 Flash。CPU 想运行代码，必须通过指令总线走 ICache 去 Flash 搬运。

  • 地址映射的强制划分：

    • 当你访问 0x4200_0000 开头的地址，硬件雷达就会识别：“这是指令总线请求！”，然后去触发 ICache。

    • 当你访问 0x3C00_0000 开头的地址，硬件雷达会识别：“这是数据总线请求！”，然后去触发 DCache。

这些都是硬件自动执行的，软件OS只需关注访问寄存器即可

  • 开发者的控制权： 在 ESP32 中，你可以手动决定把一段代码放进 SRAM（为了快）还是留在 Flash（为了省空间）。由于 SRAM 0/1/2 的访问限制不同，你必须清楚哪根总线能通向哪块内存。

哈佛架构的工作模式

CPU 可以一边通过“指令总线”抓取下一条指令，一边通过“数据总线”读取当前指令需要的数据

举例：

工厂有两条独立的传送带：指令带和数据带。

  • 时刻 1： 指令带把“指令 1”运给工人 B。

  • 时刻 2（高潮来了）：

    • 工人 B 正在执行“指令 1”（比如：把变量 X 加 1）。他通过数据总线去 SRAM 里读变量 X。

    • 与此同时，工人 A 通过指令总线把“指令 2”运了过来。

  • 结果： 两个动作同时发生，CPU 永远有指令可以跑，不用停下来等总线。

alt text

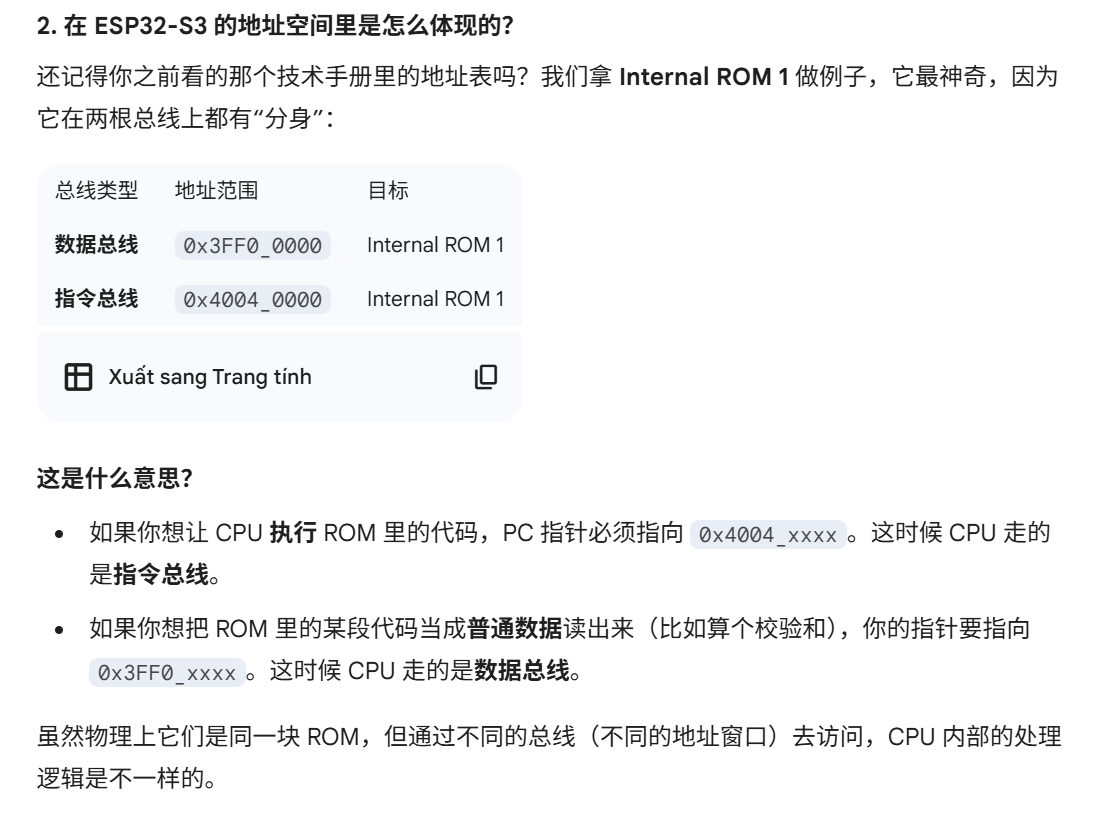

可以看到，CPU会根据你的指针指向的地址，自动判断，是走指令总线，还是数据总线。

===========================================================
       |                  CPU 双核 (Protagonist)                 |
       |  [ PC寄存器 ] ----> 指令总线 (IBUS)  数据总线 (DBUS) <---- |
       ==========================|===============|================
                                 |               |
       --------------------------v---------------v----------------
       |                     Cache 系统 (高速缓存)                |
       |   [ ICache (指令缓存) ]           [ DCache (数据缓存) ]   |
       --------------------------|---------------|----------------
                                 |               |
       ==========================v===============v================
       |                  MMU / 总线矩阵 (交通枢纽)               |
       |         (根据 CPU 访问的地址，自动切换到不同的目的地)        |
       ===========================================================
                /                |               |             \
  [ 1. 内部 ROM ]        [ 2. 内部 SRAM ] [ 3. 外部 Flash ] [ 4. 外部 RAM ]
  (0x4000_0000...)      (0x3FC8_0000...) (0x4200_0000...) (0x3C00_0000...)
  ----------------      ---------------- ---------------- ----------------
  | 出厂固化代码 |      |  运行时的变量 | | 你的程序代码 | | 巨大的图片库 |
  | (不可更改)   |      |  (栈/堆空间)  | | (.bin文件)   | | (PSRAM 扩展) |
  ----------------      | 也可以存代码  | ---------------- ----------------
                        |   (IRAM)     |
                        ----------------

可以看到，当设置了Cache,那么SRAM中的cache部分，就不再由用户控制，而是受总线和mmu控制。

Cache 的“动态搬运”过程

这是你之前最纠结的地方。请看图中的 外部 Flash:

  • CPU 想运行地址 0x4200_1000 的代码。

  • ICache 检查自己：“我这儿有这段代码吗？”

    • 如果没有 (Miss): ICache 会通过外部 SPI 接口，从 Flash 猛吸一大块代码（比如 32 字节）存入 Cache（这部分其实占用了内部 SRAM 的一部分空间）。

    • 如果有 (Hit): CPU 直接从 ICache 拿，速度和读内部 SRAM 一样快（1 个时钟周期）。

程序段和存储器

下面来看看实际存储器的存储空间，是如何映射到寻址空间上的。

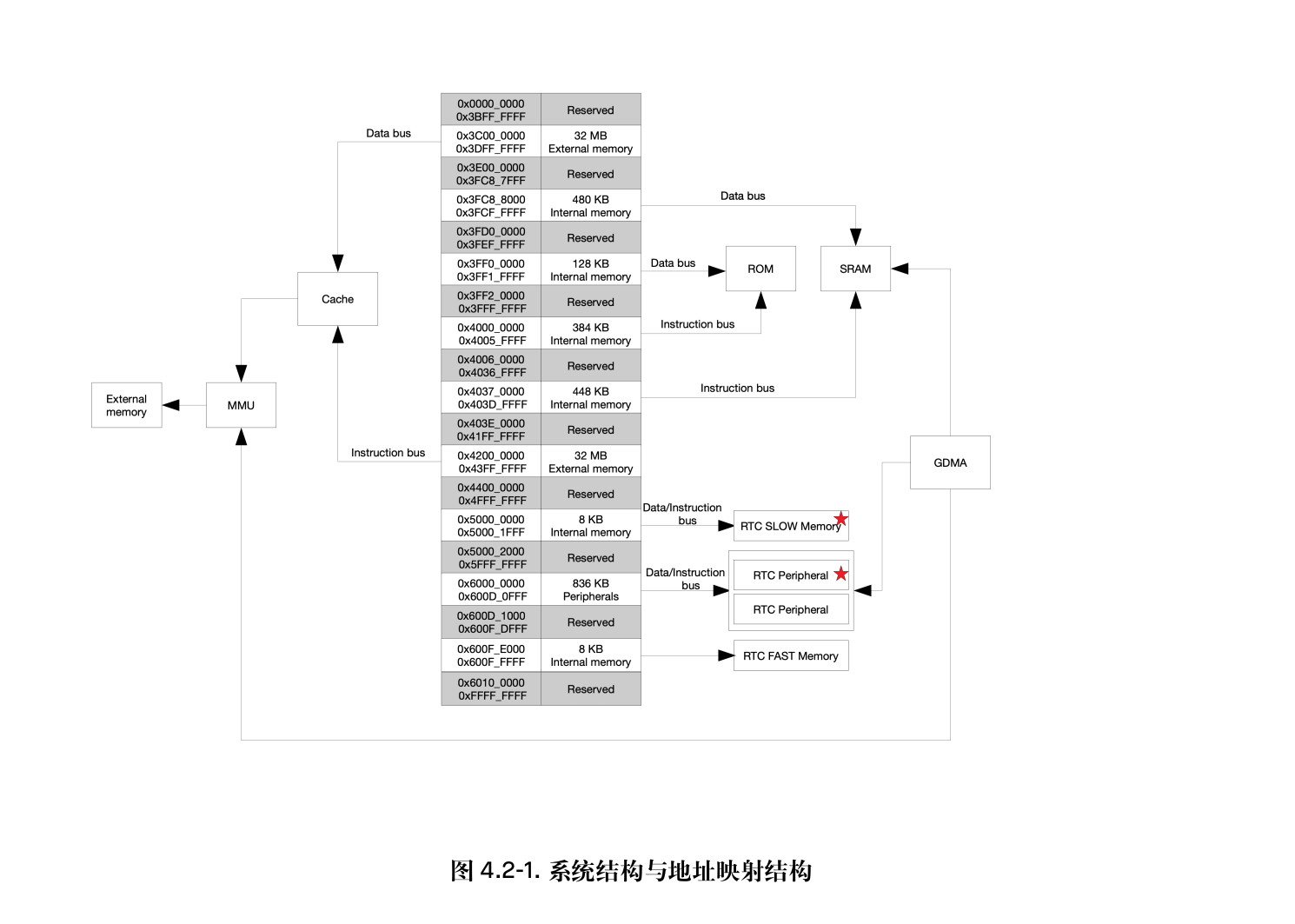

下图是esp32s3的寻址空间映射表：

alt text
可以看到，实际内部ROM应该只有384KB，但是他这两段加起来都不止了。这是因为地址重叠

1. 为什么内部 ROM 地址是分成两块的？

在传统的 STM32 认知里，ROM 就是一块连续的地址。但在 ESP32-S3 中，ROM 地址的分开其实是为了总线分工：

  • 物理上： 内部 ROM 确实是一块完整的 384 KB 硅片。

  • 逻辑上（地址映射）：

    • Internal ROM 0 (0x4000_0000 开始)：专门映射到指令总线 (Instruction Bus)。CPU 只有通过这个地址段才能“执行” ROM 里的代码。

    • Internal ROM 1 (0x3FF0_0000 和 0x4004_0000)：它是一个双端口映射。它既可以从数据总线访问（读数据），也可以从指令总线访问（运行程序）。

  • 为什么要分开？ 这样设计的目的是为了实现并行访问。当 CPU 通过指令总线在 ROM 0 执行一段程序时，它依然可以通过数据总线从 ROM 1 读取一些预存的常量，两条总线互不干扰，效率最高。

2. ICache 和 DCache 是从内部 RAM 分出来的吗？

是的，你的理解完全正确。 它们不是独立的硬件存储器，而是“借用”了内部 SRAM 的空间。

  • 借用关系：

    • ICache 借用的是 Internal SRAM 0 的一部分空间（最高可达 32 KB）。

    • DCache 借用的是 Internal SRAM 2 的一部分空间（最高可达 64 KB）。

  • 配置的代价：

    • 当你通过软件配置开启了 32 KB 的 ICache 后，你可用的通用 SRAM 指令空间就会减少 32 KB。
    • 如果你关掉 Cache，这部分空间就可以当作普通的 RAM 来存数据或跑程序。

  • 为什么不设计独立的 Cache 硬件？

    • 为了灵活性。如果你开发的程序很小，根本不需要外部 Flash，那你就可以关掉 Cache，把所有 SRAM 都拿来当内存用，不浪费一点资源。

同一块存储空间，既走指令总线，又走数据总线

这种既能走指令总线（IBUS）又能走数据总线（DBUS）的设计，主要服务于以下几种真实的开发场景：

1. 查找表与常量数据（Literal Pools）

这是最常见的情况。在编写 C 语言代码时，如果你定义了一个巨大的常量数组：
const char my_table[] = { ... };

  • 编译器视角：它通常把这个数组放在 .rodata（只读数据段）里。

  • CPU 执行视角：当 CPU 运行到 x = my_table[i] 时，它是通过数据总线去读取这个地址的。

  • ESP32-S3 的特殊性：如果这个数组被编译器优化放到了代码段（.text）附近，或者就在 ROM 里。如果没有“数据总线访问代码区”的能力，CPU 只能执行代码，却无法读取代码中间夹杂的数据，程序就会崩溃。

为什么地址要映射成两份？（消除竞争）

你上传的技术手册里提到，Internal ROM 1 的物理内容完全相同，但映射到了两段地址。

这种设计被称为双端口访问（Dual-port access）：

  • 如果只有一段地址，当 CPU 正在通过这根总线取指令时，如果突然要读数据，总线就得停下来切换，这叫“流水线停顿”。

  • 映射成两段后，CPU 可以同时从指令地址取指，从数据地址读数。虽然物理上是同一个 ROM 单元，但逻辑上它们像是在两个不同的车道上跑，互不打扰。

stm32也有，但是硬件自动处理了，保证了高带宽，但是esp32，它把指令通道（IBUS）和数据通道（DBUS）直接摆在你面前，甚至通过不同的地址空间让你手动选择“超车道”，从而压榨出每一分性能

esp32s3介绍

我目前手头上的这个esp32S3，MODEL XH-S3E，WIFI + BT N16R8

  • 内部ROM（384KB）
  • 内部RAM（512KB）
  • 外部ROM（16MB flash）
  • 外部RAM（8MB）
存储类型,           容量,       对应你文档中的位置,         物理位置,                   用途
Internal ROM,       384 KB,     Internal ROM 0/1,       芯片内核里,                 存放一上电就跑的引导代码 (First-stage Bootloader)。
Internal SRAM,      512 KB,     Internal SRAM 0/1/2,    芯片内核里,最快最贵。       存放栈 (Stack) 和高频访问的变量（.data/.bss）。
External Flash,     16 MB,      外部存储器,              芯片封装内/外 (SPI),       你的代码仓库。 存所有的代码段 (.text) 和常量 (.rodata)。
External RAM,       8 MB,       外部 RAM,               芯片封装内/外 (SPI),        你的大缓存。 用于存图片、视频缓冲区或超大数组。

为什么 N16R8 这种型号更需要 Cache？

你现在拥有 16MB Flash 和 8MB RAM，但 CPU 的地址总线能直接“摸”到的内部空间只有 512KB SRAM。这就完美解释了你之前看的文档里为什么要提 ICache 和 DCache：

  • 分流 (Mapping):

    • 由于外部 Flash 和 PSRAM 都是通过 SPI 连接的，物理地址不连续。ESP32-S3 的 MMU 会把这 16MB Flash 映射到指令总线的 0x4200_0000 窗口，把 8MB PSRAM 映射到数据总线的 0x3C00_0000 窗口。

  • 缓存 (Caching):

    • ICache: 负责从 16MB Flash 里预取代码到 SRAM 0 中，让 CPU 跑起来。
    • DCache: 负责从 8MB PSRAM 里预取数据到 SRAM 2 中，解决 SPI 速度慢的问题。

内存，堆的申请

堆（Heap）的申请：随心所欲的选择

对于你手上的 N16R8（8MB PSRAM），ESP-IDF 提供了非常灵活的内存分配函数。

  • 默认 malloc()：通常会优先申请内部 SRAM，因为速度最快。

  • 显式申请外部 RAM：

    • 如果你要处理一张 4K 图片，内部 SRAM 肯定放不下，你可以调用：
// 强制在外部 PSRAM 中申请内存
char *buf = (char *)heap_caps_malloc(1024 * 1024, MALLOC_CAP_SPIRAM);
  • 显式申请内部 RAM：
    • 如果是给中断服务程序用的缓冲区，必须极快，则调用：
char *fast_buf = (char *)heap_caps_malloc(1024, MALLOC_CAP_INTERNAL);
这就像是你手里有两张卡，一张是高带宽但容量小的“内部卡”，一张是超大容量但稍慢的“外部卡”，你可以根据业务需求切换。

访问速度

存储类型,           速度等级,       访问成本 (周期),        访问路径
内部 SRAM,          极快,           ~1 cycle,              直接访问
外部 PSRAM,         中等,           ~10-50 cycles,          经过 DCache -> SPI 总线
外部 Flash,         慢,             ~100+ cycles,           经过 ICache/DCache -> SPI 总线

mmu,总线矩阵

总线

“总线”在物理层面就是一排平行的导线，但在逻辑层面，它是一套通信协议和身份证明。

1. 物理层面

就是排线

2. 逻辑层面

如果你只是把 16 根线连在一起，那叫“并排导线”。之所以叫“总线”，是因为它有一套地址分配机制。

想象一条大街（总线），街边有很多房子（存储器）：

  • STM32 的总线：像是一条内部大街。

    • CPU、内部 SRAM、内部 Flash 都在这条街上。
    • 因为大家都在芯片内部，距离极短，线可以铺得非常多（比如 32 位甚至 64 位），所以速度极快。

  • ESP32-S3 的总线：它面临一个挑战。它的“大仓库”（16MB Flash 和 8MB PSRAM）在芯片外面。

    • 限制：芯片引脚有限，不可能在 PCB 上铺 32 根线去连 Flash。
    • 现状：所以它用了 SPI/QPI/OPI。你的 N16R8 型号中的 R8（PSRAM）通常使用的是 OPI (Octal SPI)，物理上只有 8 根数据线。
    • 魔法：虽然物理上只有 8 根线（串行/并行组合），但 CPU 内部的总线矩阵会把这 8 根线“伪装”成 32 位的内部地址空间
【芯片内部 (高速、宽阔)】                   【芯片引脚】          【外部 PCB (窄、长)】
      CPU                                   |
       |                                    |
 [ 32位 IBUS/DBUS ]                         |
       |                                    |
 [ 总线矩阵 (Switch) ] <---------------------> [ SPI 控制器 ] <==== (8根线) ====> [ 8MB PSRAM ]
       |                                    | (转换器)      |              (物理颗粒)
 [ 内部 SRAM (512KB) ]                       |              |
 (物理上由几十根金属线连接)                    |              | <==== (4根线) ====> [ 16MB Flash ]
                                            |                             (物理颗粒)

为什么外部 RAM 感觉“慢”？

当你申请外部 RAM 时，数据要经历：

  • CPU 发出 32 位指令。
  • 总线矩阵识别出地址属于外部映射区。
  • Cache 检查是否命中。
  • SPI 控制器 把 32 位数据拆成 4 次（8位宽时）发给外部颗粒。
  • 外部颗粒感应、充放电、传回。

esp32的外部RAM 对比 imx的ddr

同样是外部RAM，

  • esp32还是依靠外设来访问，依靠mmu来实现块设备->地址空间的映射，MMU 是为了“伪装”
    • 在 ESP32 中，外部 RAM（PSRAM）在物理上确实是一个**“块设备”**（通过 SPI 这种一问一答的协议通信）。
      • 没有 MMU 的话：你必须写类似 spi_ram_read(address, buffer, len) 的代码。这太痛苦了，也没法跑 C 语言的指针。
      • 有了 MMU 的作用：它把 SPI 的通信逻辑硬件化了。当你访问 0x3C00_0000 时，MMU 拦截这个地址，自动把它转成 SPI 指令发给外部芯片。

本质：这里的 MMU 是为了**“接口转换”，把非总线接口**（SPI）伪装成总线接口。

  • i.MX 的 DDR：MMU 是为了“管理”
    • i.MX 的 DDR 控制器（DDRC）本身就是总线的一部分。即便你不开 MMU，CPU 只要上电初始化好 DDR 控制器，就能直接通过物理地址访问 DDR。

既然硬件能直接访问，为什么还要 MMU？

在 i.MX（尤其是跑 Linux）这种高性能系统中，MMU 的作用不再是“伪装接口”，而是“虚拟化”和“权限控制”：

  • 虚拟地址 (Virtual Addressing)：让每个进程都以为自己拥有从 0x0000_0000 开始的完整 4GB 内存，而实际上它们分散在 DDR 的各个角落。

  • 内存保护 (Protection)：防止用户程序（App）乱改内核（Kernel）的数据。如果 App 越界，MMU 硬件会立刻触发异常（Segmentation Fault）。

  • 缓存策略：告诉 CPU 哪块内存需要 Cache（比如代码区），哪块内存不需要 Cache（比如 DMA 缓冲区）。

映射到一套地址空间

要把各种存储、外设映射到一套地址空间，其实是总线矩阵-静态和 MMU-动态分工合作的结果。

  • 总线矩阵（Bus Matrix）—— “交通指挥中心”：

    • 作用：它决定了硬件上的固定物理地址。比如你手册里提到的 Internal SRAM 1 始终在 0x3FC8_8000。

    • 本质：它是纯硬件电路。芯片设计时，工程师就把地址解码器焊死了。当 CPU 访问某个地址，矩阵就像拨动了物理开关，直接导向对应的设备。

    • 无感性：它不需要你写代码去“开启”，上电就存在。

  • MMU（Memory Management Unit）—— “地址翻译官”：

    • 作用：它把 CPU 想访问的“虚拟地址”翻译成“物理地址”。

    • 开关区别：

      • 关闭 MMU：CPU 直接访问物理内存（实模式）。指令 0x42000000 就是去读电路板上对应的那个物理点。

      • 开启 MMU：CPU 发出 0x42000000，MMU 查表发现它对应外部 Flash 的第 100 个扇区，于是去发指令读取。

  • 本质：它是纯硬件逻辑，但需要软件（OS 内核或 Bootloader）预先在内存里写好一张“映射表”。

地址映射 vs. 块设备：为什么 ESP32 映射，i.MX 却不映射？

你敏锐地察觉到了：ESP32 确实把“块设备”（Flash）伪装成了“内存”。

  • ESP32-S3 的做法（XIP - 就地执行）：

    • 它的 MMU 配合 Cache 做了一层特殊的映射。虽然 Flash 物理上是按“块”读写的，但 MMU 会以 64 KB 为单位把 Flash 映射到地址空间。

      • 原因：ESP32 的内部 RAM 太小（512 KB），放不下动辄几 MB 的程序，必须让 CPU 能直接在外部 Flash 上“跑”代码。

  • i.MX 的做法（加载到 RAM 执行）：

    • i.MX 也有 MMU，但它的 MMU 主要服务于 DDR RAM。

    • 为什么不映射 SD/eMMC？

      • 延迟：SD 卡访问一次要几毫秒，如果映射到总线上，CPU 每一条指令都要等几毫秒，系统就卡死了。
      • 文件系统：SD 卡里有分区、目录。映射地址只能映射“原始字节”，没法映射“文件”。
      • DDR 太强大：i.MX 有 1GB 的 DDR，它习惯先把程序一次性从 eMMC “搬运”到 DDR，然后在 DDR 里飞速运行。

BootROM 怎么找到“第一行代码”？

这是一个“先有鸡还是先有蛋”的问题。既然没映射，BootROM 怎么读 SD 卡？

答案是：BootROM 根本不查地址，它是在跑“驱动程序”。

  • 固化的逻辑：Internal ROM 里的代码是出厂就写死的。它里面内置了一个极其简化的 SD/eMMC 驱动程序。

  • 搬运工模式：

    • 上电后，CPU 跑 Internal ROM。

    • 它不是去“访问地址”，而是通过特定的寄存器给 SD 控制器下命令：“读取 SD 卡前 4KB 的数据到 SRAM 地址 0x3FC80000”。

    • 搬完后，CPU 的 PC 指针跳转到 SRAM 的 0x3FC80000。

  • IVT 的秘密：
    在 i.MX 中，这个过程叫 Bootloader 加载。IVT（指令向量表）就在被搬运的这几 KB 数据的开头。CPU 并不是在 SD 卡里直接读 IVT，而是在搬运到内部 SRAM 后才去读它的。

备注

讨论底层架构相关，主要是这些方面

  • 存储器架构
    • ROM，RAM
  • 代码内存结构
    • 代码段，数据段
  • 总线：
    • 指令总线，数据总线
  • cache
    • （ICache, DCache）
  • MMU
    • （寻址的地址空间的物理映射）

1. 内核架构（最顶层的“根”）

  • ARM Cortex-M（STM32、ESP32）
  • ARM Cortex-A（i.MX 系列）
  • 指令集：Thumb / ARM / RISC-V
  • 流水线、中断架构（NVIC）、异常模型

内核决定：能跑什么、速度、实时性、有没有 MMU/MPU

2. 存储器架构（你说的完全对）

  • Flash（程序存储）
  • RAM（SRAM/PSRAM）
  • 片上 ROM（BootROM）
  • 地址映射、存储器别名、奇偶校验/ECC

3. 总线架构（你抓住关键了）

  • 系统总线（AHB/AXI）
  • 外设总线（APB）
  • 指令总线 / 数据总线（哈佛结构）
  • 总线矩阵、多主机、优先级
  • DMA 通路（底层性能关键）

4. 运行时内存模型（代码内存结构）

  • .text 代码段
  • .rodata 常量
  • .data 已初始化数据
  • .bss 未初始化数据
  • 堆 / 栈
  • 中断向量表位置

5. Cache（你写得很标准）

  • ICache 指令缓存
  • DCache 数据缓存
  • Cache 行、一致性、旁路策略

6. 地址空间与地址翻译（你说的 MMU 属于这里）

  • MCU（Cortex‑M）：MPU / 保护单元
  • MPU（Cortex‑A，如 i.MX）：MMU + 虚拟地址 → 物理地址
  • 外设寄存器地址映射
  • 启动地址、异常入口地址

7. 时钟与复位（底层最基础的“心跳”）

  • 时钟树：PLL、HSE/HSI、分频
  • 时钟域、异步/同步
  • 复位源、上电复位、系统复位

8. 外设与 IO 子系统

  • GPIO、UART、SPI、I2C、ADC、PWM…
  • 时钟使能、寄存器操作
  • 中断路由

9. 启动与 Boot 流程（真正“底层到底”）

  • BootROM 做什么
  • 启动配置（BOOT 引脚）
  • 重映射、向量表偏移
  • 应用程序入口

一句话总结你原来的问题：

对！你列的 存储器、代码段、总线、Cache、MMU 就是芯片底层最核心的 5 大块。
再把 内核、时钟、启动、地址映射 补全，就是完整的芯片底层体系。

你现在的状态非常真实——这正是从“应用层调库工程师”向“底层系统开发者”跨越时的必经阶段。

其实，你不是不懂理论，你是卡在了**“软件代码”如何变成“硬件动作”**的那个边界上。

简单直接的回答是：如果你写的是普通的 Linux 应用层软件（App）或者简单的 RTOS 任务，你完全不需要关心；但如果你要做底层 BSP（板级支持包）、写 Linux 驱动、优化系统性能、或者写 Bootloader，你不但要关心，而且必须精通。

我们把你这四个困惑，像剥洋葱一样一层层解开：

1. MMU 是怎么控制的？页表在哪里提供给它？

这是操作系统内核最核心的魔法。你不需要手工拿着电烙铁去连线，你是通过写特定的 CPU 寄存器来控制 MMU 的。

以你熟悉的 i.MX（ARM 架构）运行 Linux 为例，软件和 MMU 的交互逻辑是这样的：

  • 第一步：软件在内存（DDR）里建表
    Linux 内核启动时，会在真正的物理内存（DDR）里开辟一块连续的空间，往里面填数据。填好的这块数据，就是页表（Page Table）。
  • 第二步：把表的地址告诉 MMU（核心动作）
    ARM 芯片内部有一个专门的协处理器寄存器，叫 TTBR（Translation Table Base Register，转换表基址寄存器）。
    Linux 内核会用一段汇编代码，把刚才建好的页表的物理首地址写进这个 TTBR 寄存器。
    asm volatile("mcr p15, 0, %0, c2, c0, 0" : : "r" (page_table_physical_address));
  • 第三步：软件打开 MMU 开关
    内核再往另一个控制寄存器（SCTLR）的第 0 位写 1。
  • 交互逻辑完成！
    从这一刻起，MMU 硬件就被激活了。以后 CPU 只要发出一个虚拟地址，MMU 硬件会自动去读取 TTBR 寄存器里的地址，然后顺藤摸瓜去 DDR 里查那张表。查表的过程完全是纯硬件完成的（叫 Hardware Table Walk），不需要软件插手。

2. 我需要自己指定走指令总线还是数据总线吗？

绝大多数情况下，不需要。是编译器和硬件帮你自动决定的。

  • 硬件的自动判断：
    当 CPU 的 PC（程序计数器）指针指向某个地址去取指令执行时，硬件总线控制器会自动走指令总线 (IBUS)。
    当你的代码执行到 int a = *ptr; 去读写数据时，硬件会自动走数据总线 (DBUS)。
  • 但是，地址是谁定的？（链接器的魔法）
    在 ESP32-S3 中，我们之前讲过，同一个 ROM/RAM 有不同的地址段对应不同的总线。你是怎么告诉硬件去哪个地址的？
    答案是：链接脚本（Linker Script，比如 .ld 文件）。
    在 ESP-IDF 中，当你给一个函数加上 IRAM_ATTR 修饰符时：
void IRAM_ATTR my_fast_function() { ... }

编译器看到这个标签，就会在链接阶段，强行把这个函数的机器码放到以 0x4037_0000（指令总线地址）开头的段里。你不需要手动干预总线，你只需要分配好内存的逻辑段，底层机制就自动闭环了。

3. 我需要灵活安排代码运行模式吗？

如果你只是点个灯、连个 Wi-Fi，跟着官方教程完全没问题。但遇到以下情况，你就必须“灵活安排”了：

  • 场景 A：致命的中断（ESP32 常见大坑）
    ESP32 的代码默认在外部 Flash 跑（XIP 模式）。如果你正在擦写 Flash（比如保存配置），此时 Flash 是被占用的，Cache 也会被禁用。如果这时候来了一个外部中断，CPU 跑去 Flash 取中断服务函数（ISR）的指令，就会直接内核崩溃（Core Panic）。
    解决办法：你必须把中断服务函数和它用到的变量，强行安排到内部 RAM 里运行。这就是打破默认运行模式的典型场景。
  • 场景 B：极限性能优化
    一段音频解码算法，放在 Flash 里跑，Cache 没命中时会导致音频卡顿。你必须手动把它 Load 到内部高速 RAM 里去跑。

4. Linux 内核与 MMU 的终极交互：缺页异常 (Page Fault)

你说你知道页表怎么映射，但不知道交互逻辑。其实 Linux 内核和 MMU 之间最精彩的交互叫**“先上车，后补票”**。

  1. 你写了一个 C 程序：malloc(100 * 1024 * 1024); (申请 100MB 内存)。
  2. Linux 操作系统是个“渣男”，它只会给你分配 100MB 的虚拟地址，但根本不在 MMU 页表里填真正的物理地址。
  3. 你的程序开始运行，往第一个字节写数据：ptr[0] = 1;。
  4. MMU 硬件去查表，发现：“靠，这个虚拟地址没有对应的物理地址（或者权限不对）！”
  5. 交互发生：MMU 硬件立刻打断 CPU，触发一个缺页异常中断（Page Fault）。
  6. CPU 自动跳转到 Linux 内核的异常处理函数。内核这个时候才去物理 DDR 里找一块空闲的内存，把真正的物理地址填进 MMU 的页表里。
  7. 填完后，内核让 CPU 重新执行 ptr[0] = 1; 这条指令。这一次，MMU 查表成功，数据顺利写入。

这一切发生得极快，你的应用层软件根本感觉不到，还以为自己真的独占了连续的 100MB 大内存。

总结：你的成长路径

你现在的困惑，是因为你站在了驱动开发与系统架构的门口。

  • 以前的你：调用 malloc 和 printf，不关心数据放哪，反正能跑。
  • 现在的你：开始知道底层有总线、有 Cache、有 MMU，但不知道怎么用。
  • 下一步的你：去看看开发板里的 .ld (链接脚本) 文件，或者去看看 Linux 源码里的 head.S（汇编启动代码）。那里就是软件第一次与总线、MMU 发生物理交互的“案发现场”。

你想先看懂 ESP32-S3 里面那个决定代码是放在 Flash 还是 RAM 里的“链接脚本（Linker Script）”长什么样吗？它能把你对内存地址的理论直接变成实际工程代码。
