新字符设备驱动

复盘

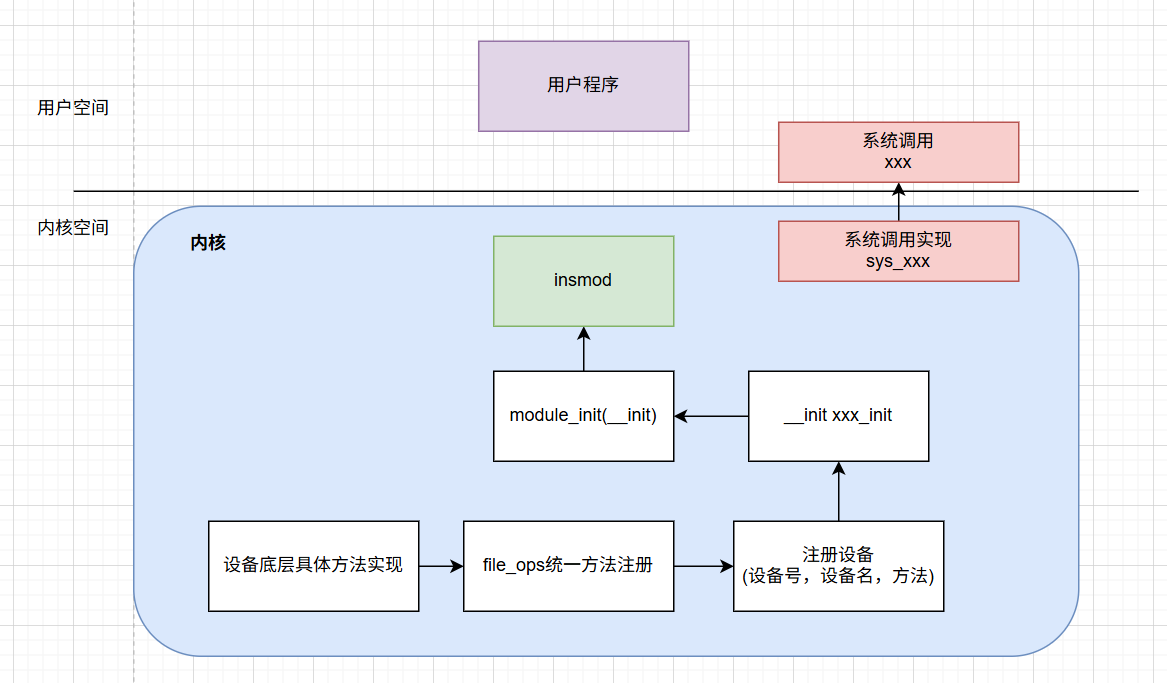

之前学的是内核加载模块（驱动程序），下面总结一下他的整个逻辑

关于insmod的内部具体的内核加载模块的逻辑，可以详细看看linux设备驱动程序开发这本书，里面有什么层叠技术，底层需要比对模块和内核源码的版本关系，然后开辟一段内存，把代码段拷贝到这段内存里面。且模块和内核一起共用内核栈，所以驱动程序里面也要避免使用大的临时变量，如有必要，必须要用动态内存分配，而且，驱动程序必须要主动释放占用资源。针对SMP，要保证可重入性

关于驱动程序和应用程序的一个不同点，昨天看到的。

进入驱动程序的途径，目前有两个：

• 系统调用：
• 中断

  所以驱动程序的编写不是应用程序的顺序逻辑，本质上是并发编程。

之前学习的register_chrdev注册设备的api已经过时了，现在看看新版的api

新字符设备驱动原理

分配和释放设备号

register_chrdev的缺点：

• 提前知道设备号
• 主设备号表示驱动程序，次设备号表示使用这个程序的设备
  • 所以主设备号绑定驱动后，次设备号全是这种设备了。浪费

一个led设备肯定只能有一个主设备号，一个次设备号。

注意，之前这里没有申请设备号这个概念，只是注册设备（默认已知设备号的前期），所以这一小节是要解决如何获取设备号的问题，注册设备在下面一小节

解决办法：使用设备号的时候，向linux内核申请，需要多少，就申请多少，由linux内核分配设备可以使用的设备号。

注册设备时，自动申请设备号

//没有指定设备号，用这个api来申请设备号
int alloc_chrdev_region(dev_t *dev, unsigned baseminor, unsigned count, const char *name)

//给定了设备的主设备号和次设备号，用这个api
int register_chrdev_region(dev_t from, unsigned count, const char *name)
/*
参数 from 是要申请的起始设备号，也就是给定的设备号；
参数 count 是要申请的数量，一般都是一个；
参数 name 是设备名字
*/

注销设备时，自动释放设备号

void unregister_chrdev_region(dev_t from, unsigned count)

使用模板：

int major; /* 主设备号 */
int minor; /* 次设备号 */
dev_t devid; /* 设备号 */

if (major) { /* 定义了主设备号 */
    devid = MKDEV(major, 0); /* 大部分驱动次设备号都选择 0*/
    register_chrdev_region(devid, 1, "test");
} else { /* 没有定义设备号 */
    alloc_chrdev_region(&devid, 0, 1, "test"); /* 申请设备号 */
    major = MAJOR(devid); /* 获取分配号的主设备号 */
    minor = MINOR(devid); /* 获取分配号的次设备号 */
}

新的字符设备注册方法

字符设备结构

linux中使用cdev结构体表示一个字符设备。定义在include/linux/cdev.h

struct cdev {
    struct kobject kobj;
    struct module *owner;
    const struct file_operations *ops;          //设备文件操作函数集合
    struct list_head list;
    dev_t dev;                                  //设备号
    unsigned int count;
};

编写字符设备驱动之前需要定义一个 cdev 结构体变量，这个变量就表示一个字符设备

struct cdev chrdevbase;

---

cdev_init函数

前面我们定义了cdev变量，之后就要初始化。

//字符设备变量初始化
void cdev_init(struct cdev *cdev, const struct file_operations *fops)


//示例如下：
struct cdev testcdev;

/* 设备操作函数 */
static struct file_operations test_fops = {
    .owner = THIS_MODULE,
    /* 其他具体的初始项 */
};

testcdev.owner = THIS_MODULE;
cdev_init(&testcdev, &test_fops); /* 初始化 cdev 结构体变量 */

---

cdev_add函数

向 Linux 系统添加字符设备(cdev 结构体变量)(这个才是最后的注册设备，init填写操作函数集合)

int cdev_add(struct cdev *p, dev_t dev, unsigned count)
/*
p指向添加的字符设备cdev
dev是申请的设备号
count是要添加的设备数量
*/

//举例
struct cdev testcdev;

/* 设备操作函数 */
static struct file_operations test_fops = {
    .owner = THIS_MODULE,
    /* 其他具体的初始项 */
};

testcdev.owner = THIS_MODULE;
cdev_init(&testcdev, &test_fops); /* 初始化 cdev 结构体变量 */
cdev_add(&testcdev, devid, 1); /* 添加字符设备 */

---

cdev_del函数

这个肯定就是注销设备的函数了，用来从linux内核删除相应的字符设备。

void cdev_del(struct cdev *p)

//出口函数里面直接注销就行了
cdev_del(&testcdev); /* 删除 cdev */

自动创建设备节点

之前，我们

• insmod驱动模块后
  • 内核加载了驱动模块
  • 注册了字符设备（里面绑定了设备号，操作函数）
• 还需要手动mknod创建设备节点

现在想要自动创建设备节点。在insmod/modprobe加载模块成功后，就会自动在/dev目录下创建对应的设备文件。

mdev机制

udev 是一个用户程序，在 Linux 下通过 udev 来实现设备文件的创建与删除，udev 可以检测系统中硬件设备状态，可以根据系统中硬件设备状态来创建或者删除设备文件.

busybox里面，可以创建udev的简化版-mdev

mdev 来实现设备节点文件的自动创建与删除，Linux 系统中的热插拔事件也由 mdev 管理

在/etc/init.d/rcS 这个系统开机启动文件中增加这一句，来设置热插拔事件由mdev来管理。

echo /sbin/mdev > /proc/sys/kernel/hotplug

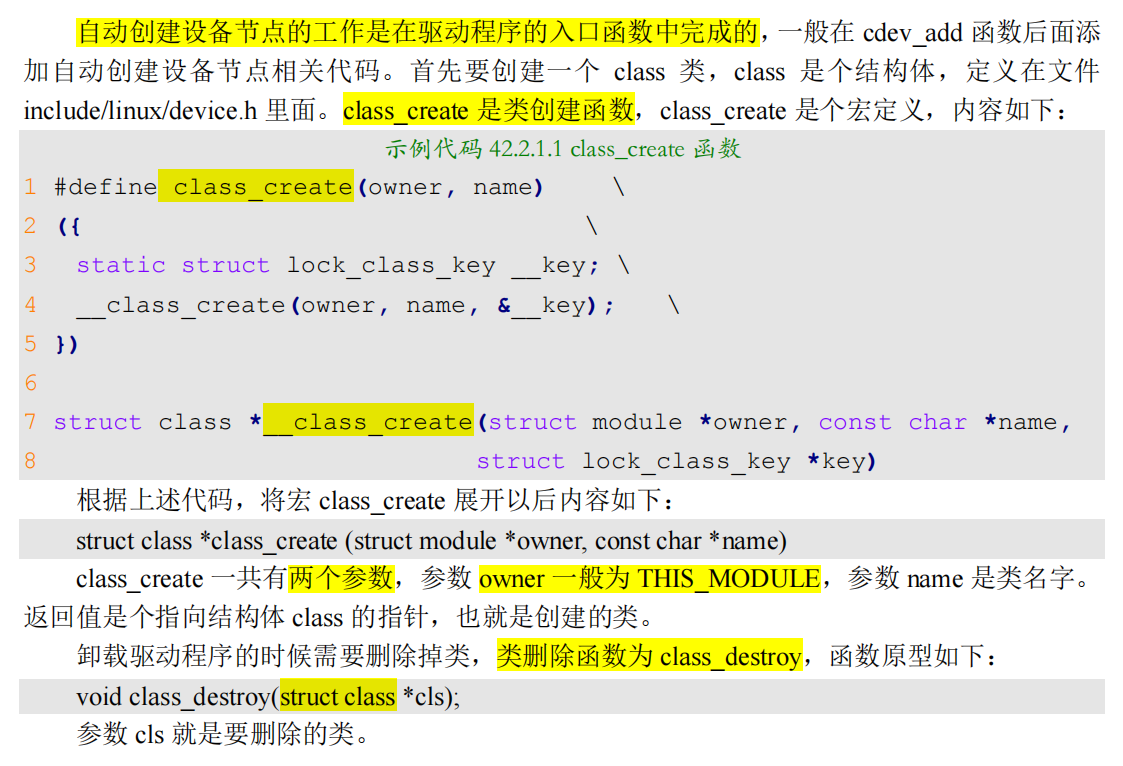

创建和删除类

自动创建设备节点的工作是在驱动程序的入口函数中完成的，一般在 cdev_add 函数后面添加自动创建设备节点相关代码

所以不是全自动，是驱动里面手动添加的

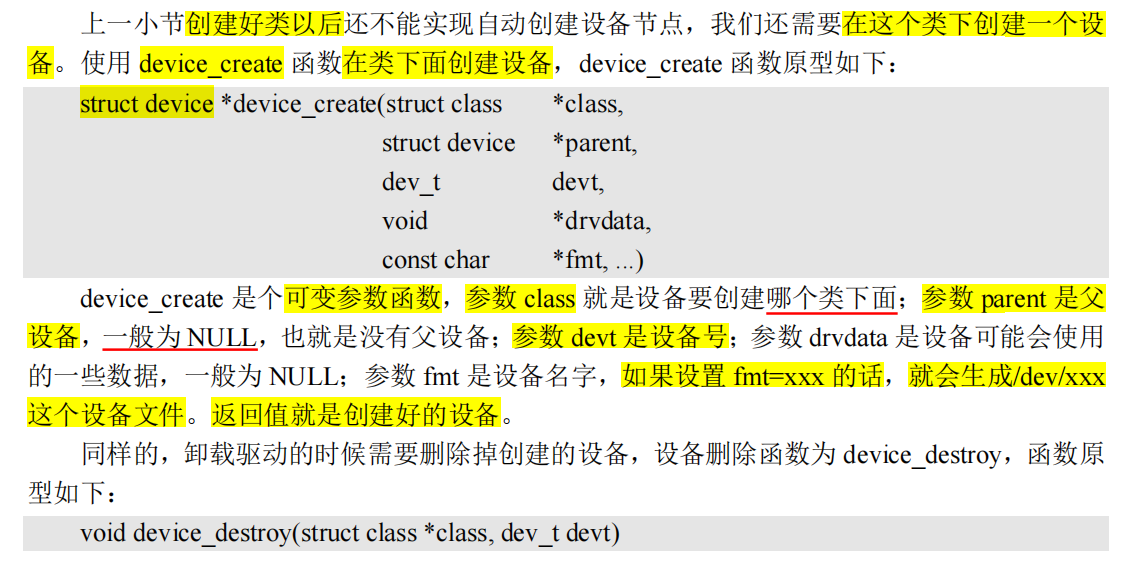

创建设备

可以看到，原来我们创建设备节点，只要mknod，现在要在驱动里面实现设备节点随驱动模块一起创建注销。还是相对比较复杂

要先创建类，然后再在这个类下面创建设备，这样才能实现创建设备节点

前面记录的有点乱，这里整体总结一下

总的来说，新字符设备驱动开发，主要就是3件事情：

• 申请设备号
  • alloc_devid_region(设备号个数，设备名称)
• 注册cdev字符设备
  • cdev_init
  • cdev_add
• 创建设备节点
  • class
  • device

先自己自定义一个结构体, 整理一下要做的事情，这样不容易乱

struct new_dev {
	//设备号
	dev_t devid;
	int major;
	int minor;

	//注册设备
	struct cdev _cdev;

	//创建设备节点
	struct class * _class;
	struct device * _device;
} newchrdev;

下面是我自己写的一个demo，用于构建一个虚拟字符设备，以及对应的驱动程序

#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/cdev.h>
#include <linux/device.h>

struct class* my_class;
struct device * my_device;
dev_t devid;
struct cdev my_test_device;

//设备号申请数量(申请设备号，注册字符设备)
#define NEWCHRDEV_CNT	1

/*设备名字
 * (申请设备号
 * -，
 * 创建设备节点
 * 		类名 = NEWCHRDEV_NAME,
 * 		设备名 = NEWCHRDEV_NAME,
 * )
 * */
#define NEWCHRDEV_NAME	"new_chrdev"
struct new_dev {
	//设备号
	dev_t devid;
	int major;
	int minor;

	//注册设备
	struct cdev _cdev;

	//创建设备节点
	struct class * _class;
	struct device * _device;
} newchrdev;

static int test_open(struct inode *inode, struct file *filp)
{
	printk("this is open!\r\n");
	filp->private_data = &newchrdev;
	return 0;
}

static ssize_t test_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{
	printk("mytest read!\r\n");
	return 0;
}

static ssize_t test_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{
	printk("mytest write!\r\n");
	return 0;
}

static int test_release(struct inode *inode, struct file *filp)
{
	printk("chrdevbase release！\r\n");
	return 0;
}
/*
 * 设备操作函数结构体
 */
static struct file_operations test_fops = {
	.owner = THIS_MODULE,
	.open = test_open,
	.read = test_read,
	.write = test_write,
	.release = test_release,
};



static int __init test_init(void)
{
	//设备号, 直接申请
	alloc_chrdev_region(&(newchrdev.devid), 0, NEWCHRDEV_CNT, NEWCHRDEV_NAME);
	newchrdev.major = MAJOR(newchrdev.devid);
	newchrdev.minor = MINOR(newchrdev.devid);
	printk("newchrdev alloc devid, major = %d, minor = %d\r\n", newchrdev.major, newchrdev.minor);

	//注册字符设备
	newchrdev._cdev.owner = THIS_MODULE;
	cdev_init(&(newchrdev._cdev), &test_fops);
	cdev_add(&(newchrdev._cdev), newchrdev.devid, NEWCHRDEV_CNT);


	//自动创建设备节点
	newchrdev._class = class_create(THIS_MODULE, NEWCHRDEV_NAME);
	if(IS_ERR(newchrdev._class)){
		return PTR_ERR(newchrdev._class);
	}

	newchrdev._device = device_create(newchrdev._class, NULL, newchrdev.devid, NULL, NEWCHRDEV_NAME);
	if(IS_ERR(newchrdev._device)){
		return PTR_ERR(newchrdev._device);
	}

	return 0;
}

static void __exit test_exit(void)
{

	//注销devid
	unregister_chrdev_region(newchrdev.devid, NEWCHRDEV_CNT);

	//注销字符设备
	cdev_del(&(newchrdev._cdev));

	//取消设备节点
	device_destroy(newchrdev._class, newchrdev.devid);
	class_destroy(newchrdev._class);
}

module_init(test_init);
module_exit(test_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("liangji");

疑问回答

设备号：主号与次号的本质

• 主设备号（Major）：代表哪一类设备。

  • 内核通过主设备号来定位对应的驱动程序。你可以把它理解为“部门编号”，比如200号部门专门管LED。

• 次设备号（次要）：代表该类设备里的哪一个。

  • 如果你的板上有4个LED：0,1,2,3。

• 申请多个设备号：

  • 当你申请 NEWCHRDEV_CNT = 1 时，内核分配给你一个 (Major, Minor)；
  • 如果你申请 10 个，内核会分配给你一个 Major，以及从 Minor 到 Minor+9 的连续次设备号。

cdev 注册：为什么不能直接赋值？

cdev字符设备的注册，我只是cdev_init，绑定了操作函数的集合，为啥我不直接赋值cdev的那个变量？然后我就直接cdev_add注册设备了。但是我发现cdev里面还有什么kobject这些变量，为啥这些都不需要。

你疑惑为什么不直接 newchrdev._cdev.ops = &test_fops？

• cdev_init 的作用：

  • 它不仅是绑定 fops
  • 更重要的是初始化 cdev 结构体内部的 kobject。
    • kobject 是内核用来实现引用计数、层次结构(sysfs)的核心工具。

• 隐藏的逻辑：

  • 内核有很多链表和树状结构。
  • cdev_init 会清零结构体并初始化内部的小零件，
  • 而 cdev_add 则是正式把这个对象推入内核的“设备管理大图”中。
  • 如果你手动赋值而漏掉了内部零件的初始化，内核在查找驱动时就会崩溃。

设备节点、类、设备的三角关系

为什么要设备节点？

用户空间的程序（如你的 main.c）无法直接访问内核函数。用户只认文件路径（/dev/xxx）。设备节点就是用户空间的门，内核空间的窗。

类 (Class) 与 设备 (Device)：

• class_create：

  • 在 /sys/class/ 目录下创建一个文件夹。这是为了告诉系统：“我这类设备叫这个名字”。

• device_create：

  • 这步最关键。它会触发内核发送一个 “uevent“ 信号。
  • 应用层的一个守护进程（mdev 或 udev）收到信号后，会根据信息自动在 /dev/ 目录下创建一个对应的文件。

重名问题：类名和设备名可以重名，但在 /dev/ 下最终可见的是 device_create 里的名字。

为什么创建设备节点，既需要创建类，又需要创建设备？

简单来说：不创建 class 驱动确实能跑，但你会失去自动化带来的所有便利

/sys(sysfs) 到底是什么

/sys 挂载的是 sysfs 虚拟文件系统, 作用：

• 相当于内核的实时数据库和档案登记处
• 内容：以树状结构暴露内核里面所有的对象(kobjects),总线,驱动,类
• 如果在内核里面创建了类，设备，sysfs就会立刻生成对应的文件夹，属性文件

class_create必须吗

因为用户程序利用系统调用，只和/dev下的设备节点打交道，为什么还要在/sys下创建类

当我们class_create，和device_create时：

• 内核发送信号：内核在sysfs中登记信息，并发送一个uevent的广播
• 用户守护进程mdev，监听到uevent信号
• mdev守护进程从sysfs中读取信息（找到设备号，设备名），替你在/dev下创建节点动作。

下面具体分析这两个的过程

• class_create(THIS_MODULE, NEWCHRDEV_NAME)
  • 指定了类名，在/sys/class下创建了一个叫new_chrdev的文件夹
  •
• device_create(newchrdev._class, NULL, newchrdev.devid, NULL, NEWCHRDEV_NAME)
  • 指定了类，设备号，设备名
  • 在sysfs中建档，创建名为dev的文件
    • dev的内容就是设备号，作为mdev查询兜底方案
  • 发送uevent信号（包含环境变量）
• mdev接收uevent信号，并读取环境变量
  • ACTION=add，要创建节点
  • DEVNAME=new_chrdev, 设备节点叫什么
  • 设备号
  • 所属类/子系统

驱动程序 (test.c)               Linux 内核 (Kernel)                用户空间 (User Space)
-----------------------       ----------------------------       ----------------------------
| 1. alloc_chrdev_region | --> | 生成 dev_t (200:0)        |
-----------------------       ----------------------------
                                          |
-----------------------       ----------------------------
| 2. class_create       | --> | 创建 /sys/class/new_chrdev |
-----------------------       ----------------------------
                                          |
-----------------------       ----------------------------       ----------------------------
| 3. device_create      | --> | 1. 创建 /sys/.../dev 文件  |       | 3. mdev 进程收到信号      |
|    (传入 devid)        |     | 2. 发送 uevent 广播        | ----> |    读取 MAJOR/MINOR 变量  |
-----------------------       |    (包含 MAJOR=200, ...)   |       | 4. 执行 mknod /dev/...    |
                              ----------------------------       ----------------------------

设备名到底和谁绑定？

为什么我的设备名这个字符串，在申请设备号的时候用到了，在创建设备节点的时候也用到了？这个设备名到底和什么绑定在一起？就是：设备（注册的cdev），设备节点文件（类，设备），设备号（主设备号，次设备号），设备名，和我的一个具体的设备，我的外设驱动程序，他们的绑定关系是什么？另外，代码里面自己自定义了一个结构体变量，newchrdev， 这个是代表一个具体的物理设备，还是别的？

• alloc_chrdev_region 里的名字：出现在 /proc/devices 中，方便你查看主设备号分配情况
• device_create 里的名字：出现在 /dev/ 目录下，是用户 open 时填写的路径

驱动程序各个部分的调用绑定逻辑

用户空间 (User Space)                  内核空间 (Kernel Space)                硬件 (Hardware)
---------------------------------------------------------------------------------------

  fd = open("/dev/new_chrdev")
          |
          | 1. 根据路径找到 Inode
          v
    [ 设备节点文件 ] ---------------------> [ VFS (虚拟文件系统) ]
    (带有 Major:Minor)                         |
                                              | 2. 查表查找 cdev
                                              v
                                        [ cdev_map 哈希表 ]
                                              |
          +-----------------------------------+
          | 3. 提取对应的 file_operations
          v
    [ test_fops 结构体 ]
    .open = test_open  <------------------ 4. 执行你的代码
    .write = test_write
          |
          +----------------------------------------------------------> [ 物理寄存器 ]
                                                                       (ioremap后的地址)
---------------------------------------------------------------------------------------
    绑定关系总结：
    1. 设备号 (DevID) 是“胶水”：它把 [设备节点文件] 和 [cdev 驱动对象] 粘在一起。
    2. cdev 是“本体”：它持有了你的 [函数集合 (fops)]。
    3. struct new_dev 是“容器”：是你自定义的一个私有结构体，用来统一管理上面所有的东西。

我们自定义的设备结构体要如何理解物理意义

struct new_dev newchrdev 代表的是 “软件层面的设备上下文”。

• 在简单的驱动里，它代表一个物理设备。

• 在复杂的驱动里，比如你有 4 路串口，你可能会定义一个 struct my_uart_dev，然后定义一个数组 devs[4]。

核心技巧：在 test_open 里你写了 filp->private_data = &newchrdev;。这是一招妙棋！

这意味着在以后的 read、write 函数中，你可以直接通过 filp->private_data 拿到这个结构体，从而访问到该设备的所有状态信息（如设备号、寄存器基址等），这体现了面向对象的编程思想。

(你打开谁就操作谁，不用管具体是哪个变量)
