说明

本实验，主要了解内核，系统调用的关系，硬件主要基于risc v 架构（使用qemu代替），操作系统使用xv6教学操作系统。
xv6资源汇总链接：https://csdiy.wiki/%E6%93%8D%E4%BD%9C%E7%B3%BB%E7%BB%9F/MIT6.S081/#_4
课程网站：
https://pdos.csail.mit.edu/6.828/2021/schedule.html

本实验是在WSL上安装的ubuntu20.04（2021版本的xv6操作系统实验要求是用的20.04，后面2025换成22.04了好像），以下是针对文档的学习，还有lab1 内每个习题的理解与记录。

文档学习

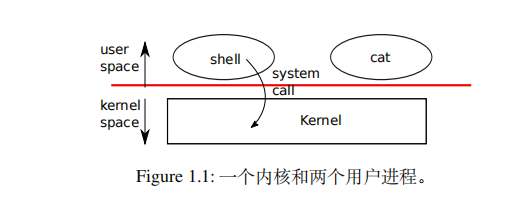

第一章节，主要了解了操作系统的接口，内核和系统调用的关系，学习如何使用系统调用。操作系统分为内核空间和用户空间，
alt text

我的理解就是，内核空间是真正的裸机，他能访问所有的硬件资源，并把底层的各种资源，封装成系统调用，供给用户空间使用，这样实现了软件和硬件的隔离。

进程和内存

xv6的进程是由用户空间内存（指令，数据，堆栈）和内核私有的每个进程状态组成。

一些与进程相关的系统调用：
fork()创建子进程，实际使用时需要注意

...
//fork()后,父进程的内存完整的拷贝过来，
// 父进程的fork返回子进程的pid,子进程的fork返回0
if(fork()==0)
{
    //child
    ...
    exit(0); //子进程一定要退出，不然子进程会执行下面的父进程内容
} else{
    //parent
    wait(0); //父进程要等待子进程退出，不关心正常是否
}
//parent
...


getpid()获取当前进程的pid（进程描述符）

exit()结束进程执行，并释放内存和打开的文件资源。0表示成功，1表示失败。

进程结束需要记得退出，不然会报错。

wait()返回当前进程已退出的子进程的PID，若子进程没有退出，一直等待。没有子进程则直接返回-1，如果父进程不关心子进程的退出状态，直接wait(0),表示仅等待。

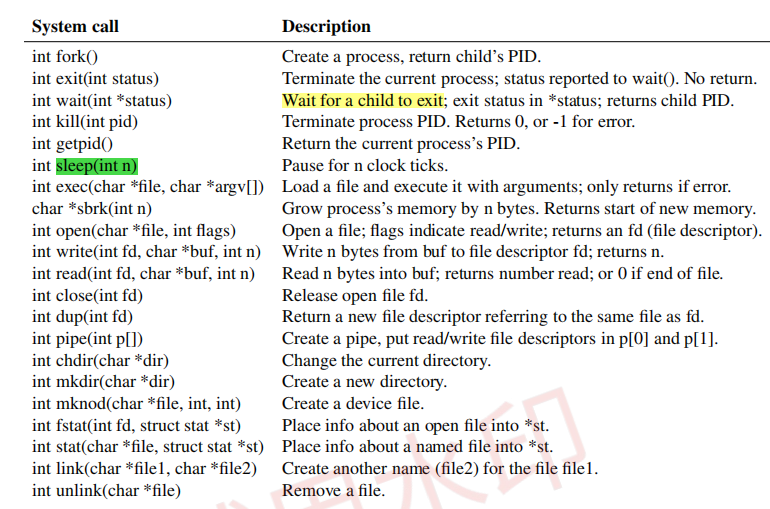

常用系统调用：
alt text

exec() 采用两个参数，包含：可执行文件的文件名， 字符串参数数组。会把当前调用exec的程序替换成参数列表里面的程序，实际上就是跳转执行了。
实际使用时，需注意：

char* arg[MAXLEN];
arg[0] = cmd; // "grep"//参数列表的第一个是指令
arg[1] = argv[1];
arg[2] = argv[2];
...
arg[argc] = 0;   //参数列表的最后一个一定要是0，这样exec才知道参数列表结束

exec(arg[0], arg)

Xv6 隐式分配大部分用户空间内存：fork分配父内存的子副本所需内存。并且exec分配足够的内存来保存可执行文件。运行时需要更多的内存的进程，可以调用sbrk(n)来将内存增长n字节。

IO和文件描述符

fd(file descriptor)： 文件描述符：
是一个小整数，int， 表示进程可以读/写的 内核管理对象。

获取fd的方式：

  1. open 文件/目录/设备
  2. 创建管道pipe
  3. dup,fork复制现有fd

为了简单期间，经常将文件描述符所指的对象，称为文件

用文件描述符fd的目的，就是为了做一层封装，抽象出文件，管道，目录，设备的区别和差异。用起来都是字节流，因此读写就是输入输出 I/O

简单来说，进程想要输入输出，必须要通过文件描述符，他把所有输入输出对象全部抽象成抽象文件，可以更方便的专注于内部逻辑。

而想要从实际文件中创建fd，open，必须要依赖文件名（你总得知道是什么文件对吧），这个文件名就是底层索引单元的link了，详细介绍见文件系统。

alt text

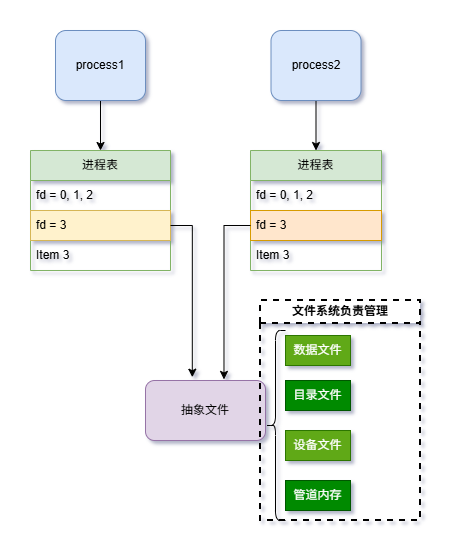

因为每个进程都有一个进程表，xv6内核通过文件描述符作为每个进程表的索引 ，每个进程都有从0开始的fd的私有空间

一般来说，对于每个进程，约定

fd = 0 // 标准输入，对于进程来说，read(0, ...), 从shell终端读
fd = 1 // 标准输出，对于进程来说，write(1, ...)，向shell终端写
fd = 2 // 标准错误，错误信息输出到shell.

利用这个约定的fd，以及每个进程表私有fd空间，shell通过释放0，1，2 fd，然后重新open申请fd，可以实现输入输出重定向

xxx < test.txt
xxx > test.txt 2>&1

dup()系统调用
复制现有的文件描述符，返回引用同一底层I/O对象的新文件描述符fd`,两个fd共享同一个文件偏移量，和fork起到一样的复制作用。

管道

pipe，是一个小型内核缓冲区，作为一对读写文件描述符，向进程公开，一个用于读取，一个用于写入。

int p[2];
pipe(p);

// p[0] read
// p[1] write

shell中实现管道 | 可以通过close(0), 关掉从shell中read, 然后dup复制p[0],就可以重新占用0, 相当于把标准读，替换成了管道读。

文件系统

xv6的文件系统提供数据文件（包含未解释的字节数组）和目录（包含对数据文件和其他目录的命名引用）

这些目录形成一颗树，从第一个文件（目录），称为root(/)，

alt text

chdir()系统调用：相当于cd，切换进程的当前目录
mkdir()系统调用：创建新目录。
open()系统调用：创建标志位 O_CREATE 表示创建一个新的数据文件。
mknod()创建一个新的设备文件。这个文件是引用设备的特殊文件。与设备文件关联的是主设备号和次设备号。唯一标识一个内核设备。当进程稍后打开设备文件后，内核会转移read和write系统调用内核设备实现，而不是传递到文件系统做通用的读取字节。

mknod("/console", 1, 1);

文件名和文件本身不是一个概念：
底层文件是唯一的，称为inode,可以有多个名称/链接，称为links

每个链接由目录中的一个条目组成，每个条目包含文件名和对底层索引节点的引用

一个inode底层索引节点，保存一个metadata，里面关于文件的类型，长度，磁盘位置，链接数等。

  • 简单说就是：无论是目录，还是数据文件，还是设备文件，这些文件，在文件系统中，都叫底层索引节点。是文件系统对ROM的抽象封装。每个底层索引节点（就是树状图的一个节点）
    1. stat结构体，也就是metadata, 里面会描述这个底层索引节点的inod号，link链接数（也就是有多少个文件名显示在文件系统的文件树上），底层索引文件的类型（是文件，还是目录）
    1. 如果这个底层索引节点的类型是文件，那么就直接open，read，write。
    1. 如果这个底层索引节点的类型是目录，那么目录文件的内容：是一个个 struct dirent（directory entry，目录项）。里面可以获得这个子目录下的所有文件名。一次read一个目录项
while(read(fd, &de, sizeof(de)) == sizeof(de)){
     if(de.inum == 0)
         continue;

     // 构造当前文件的绝对目录 temp = "./"   "./a/"
     char temp[512];
     memset(temp, 0, sizeof(temp));
     strcpy(temp, buf);
     p = temp + strlen(temp);
     *p = '/';
     p++;

     // temp = "./."    "./.."    "./b"    "./a"
     memmove(p, de.name, DIRSIZ);
     p[DIRSIZ] = 0;
     struct stat _st;
     if(stat(temp, &_st) < 0)
     {
         fprintf(2, "ls: cannot stat %s\n", buf);
         continue;
     }

     //如果是文件，匹配名称
     if(_st.type == T_FILE){
         if(!strcmp(de.name, name)){
             // 发现一致文件名的文件
             fprintf(1, "%s/%s\n", buf, de.name);
         }
         continue;
     }

     // 如果是目录
     if(_st.type == T_DIR){
         if(!strcmp(de.name, ".") || !strcmp(de.name, ".."))
         {
             //fprintf(2,"not check ../.\n");
             continue;
         }
         //fprintf(1, "next search path: %s\n", temp);
         search(temp, name);
     }
 }

我的提问

我说一下我的理解，你看看对不对：

内存上的一块区域是单纯的01的存储空间，在其之上是有一个文件系统，我们的进程访问这些内存都是需要通过文件系统，才能知道如何访问这些内存里面的文件的。

文件系统把这些内存抽象成了两类，一个是数据文件，另一个是目录（里面包括数据文件和目录）。在内存中，每一个文件，或者目录，对于文件系统而言，是一个底层索引单元。

所以如果现在我给你一个/a 这样一个字符串，我其实是不知道他是目录，还是文件的，但是这个字符串只是表示是root目录 / 下的a文件，不知道这个a是数据文件，还是目录。

所以我就只能先open 这个/a， 得到fd来访问它。然后通过fstat系统调用来获取这个底层索引单元的信息，直到他的类型是文件，还是目录，还是设备，可以知道这个底层索引单元的inod的索引号，知道他的link数（在文件系统上有

gemini回答

你的理解非常出色，已经抓住了 Unix 文件系统的精髓！你已经从“用户视角”切换到了“系统程序员视角”。

为了让你的理解更严谨，我针对你的描述进行一些微调和深度补充，这将直接帮助你写出 find。

存储介质：内存 (RAM) vs 磁盘 (Disk)

你提到的“内存上的区域”在操作系统语境下，更多是指磁盘（或者说块设备）。

磁盘是持久化存储 01 信号的地方。

文件系统是磁盘上数据的组织方式。它把磁盘的扇区抽象成了我们看到的目录树。

进程通过内核提供的系统调用（open, read）来跨越这个抽象层。

底层索引单元：Inode (索引节点)
你提到的“底层索引单元”在 Unix 中被称为 Inode。

Inode 存储的是文件的元数据 (Metadata)：文件类型（文件/目录/设备）、大小、在磁盘上的物理位置、连接数等。

重点： Inode 里面不包含文件名。

文件名与 Link 的真相

这是你理解中最关键的一环。你问：“目录是由一连串的 link 字符串构成吗？” 是的，但更精确地说，目录是一个特殊的文件，它的内容是一张“映射表”。

目录文件的内容：是一个个 struct dirent（directory entry，目录项）。

每个目录项包含：

文件名 (如 “a”)。

Inode 编号 (如 12)。

所谓 Link：当你看到路径 /a，其实是根目录 / 这个“表”里有一行记录：名字叫 a，对应的 Inode 号是 12。

Q: fstat 怎么翻译？

stat 是 Status 的缩写，意为“状态”。

stat(path, &st)：通过路径获取文件的状态。

fstat(fd, &st)：通过文件描述符（已经打开的文件）获取状态。 它们最终拿到的都是那个 Inode 里的信息。

Q: 目录是由一连串 link 构成并用 read 读取吗？

完全正确！

当你对一个普通文件 read 时，你读到的是文件的内容（比如文本、代码）。

当你对一个目录文件 read 时，你读到的是 struct dirent 结构体序列。

这就是为什么 ls.c 里有一个 while(read(fd, &de, sizeof(de)))。它在翻看这个目录的“档案柜”，把里面的每一条记录（文件名 + Inode号）都读出来。

最后

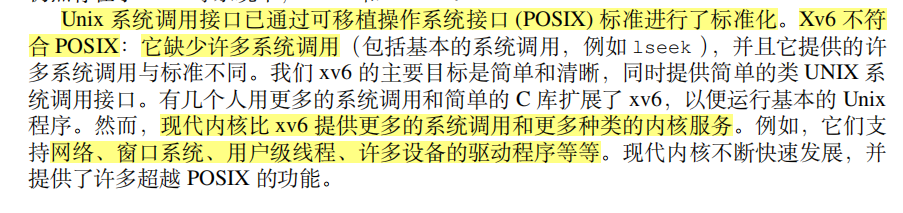

alt text
