IMX6ULL RTC 驱动学习

RTC SNVS架构

RTC是由纽扣电池供电，而不是电源域供电的，所以即便板子断电，也能正常运行，

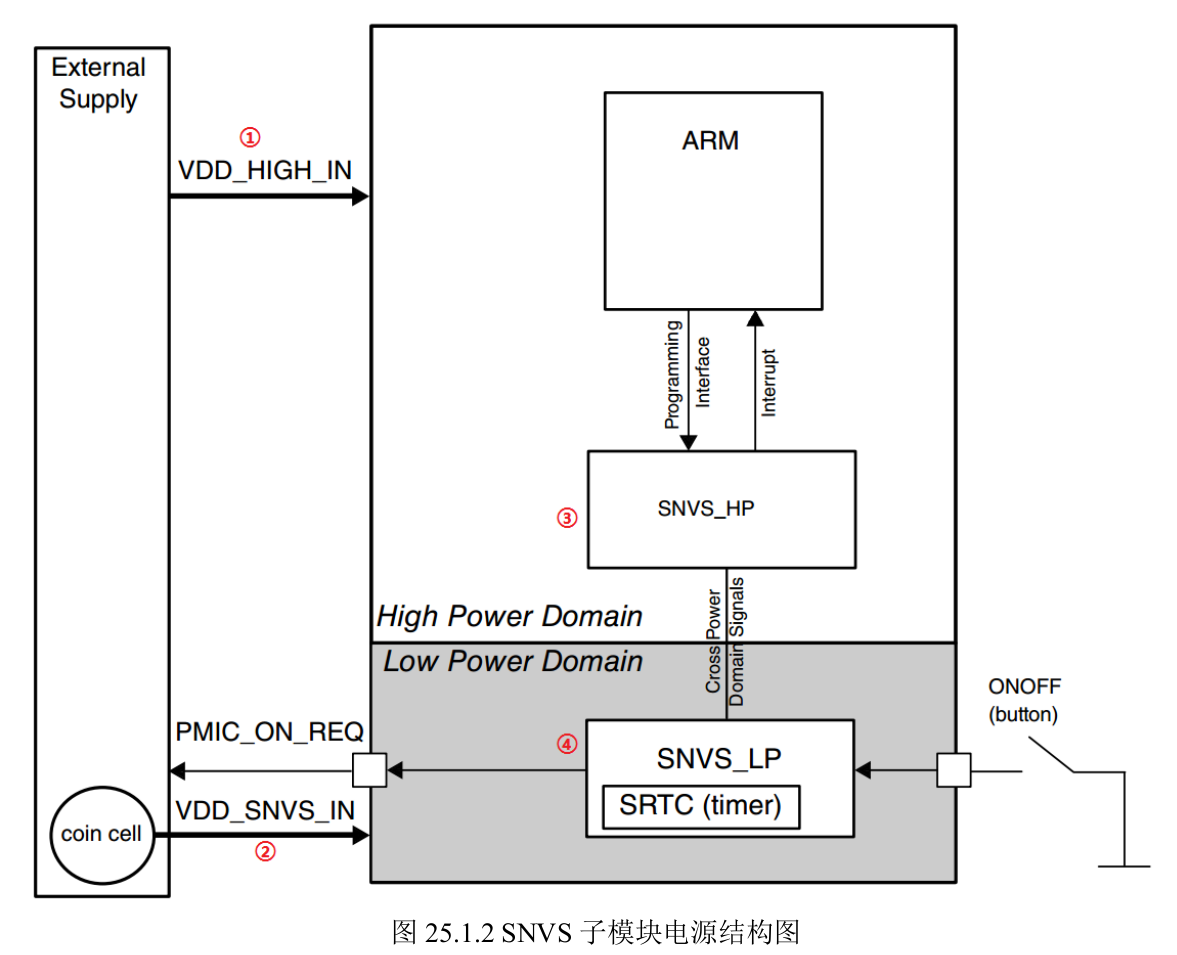

RTC是SNVS模块的外设之一，其SNVS模块整体架构如下：

左边是供电，右边SNVS域（模块）总共分为两个大的部分，HP部分（仍然是板子电源供电），LP部分（由板卡供电，或者纽扣电池供电均可）

我们使用的RTC就是SNVS模块里面的SRTC外设。

其本质还是一个计数器，时钟源固定为37k的晶振

驱动配置

还是老样子：
（可能有外设模块寄存器访问锁）

1. 时钟源 （固定为37khz的晶振）
2. pin脚（没有用到）
3. 协议->寄存器（CR，DR，SR）

1. 使能SNVS block 访问

2. 时钟源配置

无

3. pin

无

4. 寄存器配置

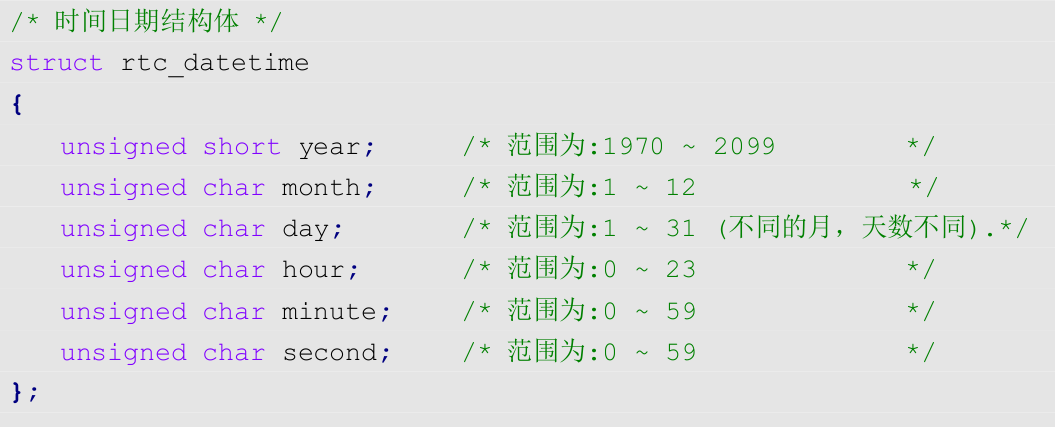

1. 外设协议结构体描述

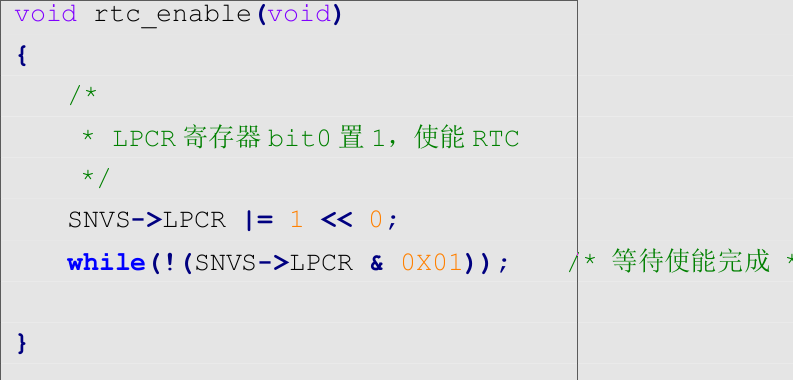

2. 使能（CR）

3. 禁用（CR）

使能位取反即可

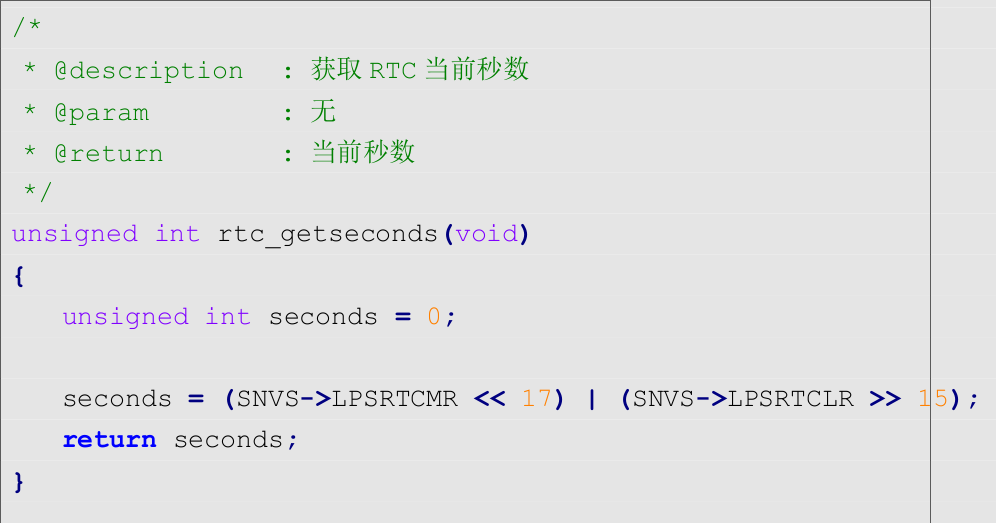

4. 读取秒数

直接读取DR即可

5. 设置秒数

直接配置DR即可
